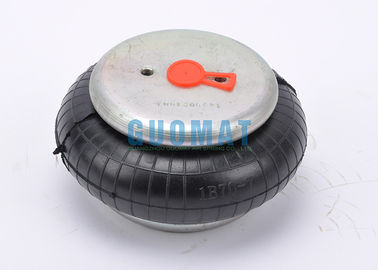

Ressort pneumatique industriel de FS 70-7 CONTITECH Phoenix SP1B05 pour l'équipement de levage
GUOMAT : paramètres 1B70-7 et caractéristiques spécifiques :
Trou/goujon supérieurs de plat : 3 morceaux
Trou/goujon supérieurs de plat : 2 PiecesXM8X1.25
Trou/goujon d'embase : 2 PiecesXM8X1.25
Entrée d'air : G1/4
Plat de capot supérieur : 4,13 pouces/105 millimètres
Diamètre de plat du couvercle inférieur : 4,13 pouces/105 millimètres
Taille effondrée : 2,36 pouces/60 millimètres
Distance de centre de vis de plat de capot supérieur : 1,75 pouces/44,5 millimètres
Distance de centre de vis de plat du couvercle inférieur : 1,75 pouces/44,5 millimètres
Diamètre naturel de soufflets en caoutchouc : 150 millimètres
Soufflets en caoutchouc MAX Diameter : Φ165 millimètre
La course fonctionnante : Max 110 millimètres à la MINUTE 50 millimètres
Hauteur maximum : 4,33 pouces/110mm
Taille minimum : 1,97 pouces/50 millimètres
Fabricant de matériel d'OEM :
| Numéros de référence |
| Phoenix : PS 1B 05 |
| Bosch : 822419002 |
| Festo : EB-165-65 |
| Weforma : WBE 200-E1 |
| Contitech : FS 70-7 |
| isolement de vibration 1B70-7 - valeurs caractéristiques dynamiques |
| Taille H de conception : 90mm recommandés, minimum 70mm |
| Pression p [barre] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Force (charge) [KN] |
2,7 |
3,7 |
4,7 |
5,7 |
6,6 |
7,7 |
9 |
| Taux de ressort [N/cm] |
1040 |
1270 |
1530 |
1770 |
2060 |
2325 |
9 |
| Fréquence naturelle [hertz] |
3,1 |
2,9 |
2,9 |
2,8 |
2,8 |
2,7 |
9 |
| 1B70-7 application pneumatique - valeurs caractéristiques statiques |
| Force F [kN] |
| Pression p [barre] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. [l] |
| Taille H [millimètre] 100 |
2,2 |
3,1 |
4 |
4,8 |
5,7 |
6,6 |
1 |
| 90 |
2,7 |
3,6 |
4,6 |
5,6 |
6,5 |
7,5 |
0,9 |
| 80 |
3,1 |
4,1 |
5,1 |
6,2 |
7,3 |
8,3 |
0,8 |
| 70 |
3,4 |
4,5 |
5,6 |
6,7 |
7,9 |
9 |
0,7 |
| 60 |
3,6 |
4,8 |
6 |
7,2 |
8,4 |
9,5 |
0,6 |
Comment améliorer la résistance à l'usure des airbags en caoutchouc de ressort pneumatique ?
Aujourd'hui, l'espace entre les ressorts pneumatiques domestiques et les ressorts pneumatiques importés devient plus petit et plus petit. L'attention appropriée d'utiliser-et à l'entretien sont des manières de prolonger la vie des ressorts pneumatiques. L'entretien sert à prolonger la vie du ressort pneumatique. Il doit être basé sur la qualité supérieure de la vessie en caoutchouc de ressort pneumatique elle-même. Dans le processus de fabrication, quelles méthodes peuvent améliorer la résistance à l'usure des airbags en caoutchouc de ressort pneumatique ? En plus du travail le plus fondamental dans le procédé de vulcanisation, vous devez prêter l'attention aux points suivants :
1. Plus la dimension particulaire du remplisseur général est petite, plus la dispersibilité est inférieure, activité extérieure et structure structurelle, et plus la résistance à l'usure est mauvaise. La quantité optima est les pièces BR90-100, le SBR rempli d'huile est 60-70 parts, et les SBR et l'IR sont 50-. 55 parts, NR sont 45-50 parts.
Données de détails du ressort pneumatique 1B7070 :
Images de détails du ressort pneumatique 1B7070 :
