| Lieu d'origine: | La Chine |
| Nom de marque: | GUOMAT |
| Certification: | ISO/TS16949:2009 |
| Numéro de modèle: | 2B120-17 |
| Quantité de commande min: | 1PC |
|---|---|
| Détails d'emballage: | boîte forte de carton ou comme besoin de clients |
| Délai de livraison: | 2-8 jours de travail |
| Conditions de paiement: | T/T, Western Union, Paypal ou d'autres |
| Capacité d'approvisionnement: | 1000pcs/week |
| Matériau: | Couvercle en acier, soufflets en caoutchouc | Contitech: | FD120-17 |
|---|---|---|---|
| Trou de gaz: | G3/4 | Dent de vis: | M8 |
| Distance centrale de vis: | 70 millimètres | Diamètre de couvercle: | 135 millimètres |
| Capacité de pression: | PA de 0.2-0.8 M | Accident vasculaire cérébral: | 75~230 millimètres |
| Surligner: | ressorts d'aide d'air,pièces de suspension d'air |
||

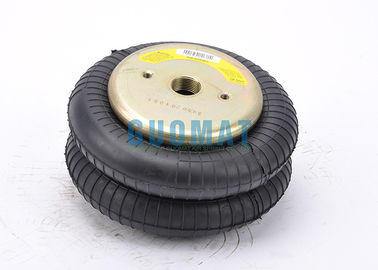

Entrée d'air industrielle du déclencheur 3/4 TNP d'air de convolution de double de ressort pneumatique de ci FD120-17
Beaucoup de fabricants de matériel d'OEM de FD120-17 :
| SOUFFLET NON. | ACCOMPLISSEZ NON. |
| CONTITECH 603 N | BOSCH 822419042 |
| CÂBLE 26 DE FIRESTONE | CONTITECH FD120-17 |
| FIRESTONE W01 358 0142 | 2682 030000 |
| PIRELLI 26 | DUNLOP (FRANC) TELLEMENT 8201 |
| PHOENIX 2B O7 R | FESTO EB-215-155 |
| AIRKRAFT 114050 | GOODYEAR 2B 7-540 |
| NORGREN PM/31082 (8x2) | |
| PIRELLI T26 84181 | |
| TAUREAU KF 218 | |
| WEFORMA WBZ 300-E1 | |
| AIRKRAFT 113053 |
Écrou de ❶/écrou d'abat-jour
Dent de vis de plat de capot supérieur (écrou) : 2 PCs X M8X1.25
Distance centrale de vis de plat de capot supérieur : 70 millimètres
Dent de vis de plat du couvercle inférieur (écrou) : 2 PCs X M8X1.25
Distance centrale de vis de plat du couvercle inférieur : 70mm
Entrée de trou/air de gaz de ❷/montage d'air
Entrée de trou/air de gaz : G3/4
Couvercle de ❸
Diamètre de plat de capot supérieur (largeur) : 135 millimètres/5,31 pouces
Diamètre de plat du couvercle inférieur (largeur) : 135 millimètres/5,31 pouces
Numéro de plaque de capot supérieur : 3450
Numéro de plaque du couvercle inférieur : 3436
Soufflets en caoutchouc de ❹
Le caoutchouc beugle le diamètre naturel : 189 millimètres
Le caoutchouc beugle la taille naturelle : 177 millimètres
Taille comprimée : 79 millimètres/3,12 pouces
Taille de conception : 178mm-203mm/7-8 pouces
Diamètre maximum : 218 millimètres/8,6 pouces
Soufflets # no. : 26
Bloc de butoir de ❺/bloc de tampon
Sans bloc de butoir
Cercle de ceinture de ❻/anneau de ceinture
Avec le cercle de ceinture : On rapièce du cercle de ceinture
Données techniques de détail à la photo ci-dessous
|
Ordre numéro. |
|
|
Soufflets en caoutchouc seulement |
60221 |
|
avec les plats sertis par replis, 3/4 entrée d'air de TNP |
75967 |
Isolement de vibration - valeurs caractéristiques dynamiques
|
Taille H de conception : recommandé 7,48 pouces, minimum 6,89 pouces |
||||||
|
Pression p [livre par pouce carré] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
|
Force (charge) [livre-force] |
778 |
1210 |
1640 |
2060 |
2460 |
|
|
Taux de ressort [lbf/in.] |
311 |
492 |
673 |
854 |
1040 |
232 |
|
Fréquence naturelle [hertz] |
2,1 |
2,0 |
2,0 |
2,0 |
2,0 |
|
Application pneumatique - force statique F [kN] caractéristiques de valeurs
|
Force F [livre-force] |
|||||||
|
Pression p [livre par pouce carré] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
|
|
Taille H [dans.] |
8,0 |
681 |
1070 |
1440 |
1820 |
2180 |
240 |
|
7,0 |
885 |
1340 |
1790 |
2260 |
2710 |
220 |
|
|
6,0 |
1070 |
1580 |
2110 |
2650 |
3170 |
200 |
|
|
5,0 |
1210 |
1790 |
2390 |
3000 |
3570 |
170 |
|
|
4,0 |
1330 |
1970 |
2640 |
3310 |
3910 |
140 |
|
|
3,0 |
1420 |
2120 |
2840 |
3560 |
4160 |
120 |
|
