Lieu d'origine: | Guangdong, Chine |
Nom de marque: | GUOMAT |
Certification: | ISO/TS16949:2009 |
Numéro de modèle: | 2B9218 |
Quantité de commande min: | 1PC |
---|---|
Détails d'emballage: | boîte forte de carton ou comme besoin de clients |
Délai de livraison: | 2-8 jours de travail |
Conditions de paiement: | T/T, Western Union, Paypal ou d'autres |
Capacité d'approvisionnement: | 1000pcs/week |
Matériau: | Couvercle en acier, soufflets en caoutchouc | Goodyear: | 2B9-218 |
---|---|---|---|
Trou de gaz: | 1/4NPT | Dent de vis: | 3/4-16UNF |
Distance centrale de vis: | 89 millimètres | Diamètre de couvercle: | 160 millimètres |
Capacité de pression: | PA de 0.2-0.8 M | Accident vasculaire cérébral: | 81-325 millimètres |
taille de paquet: | 24*24*24 cm | ||
Surligner: | ressorts d'aide d'air,pièces de suspension d'air |

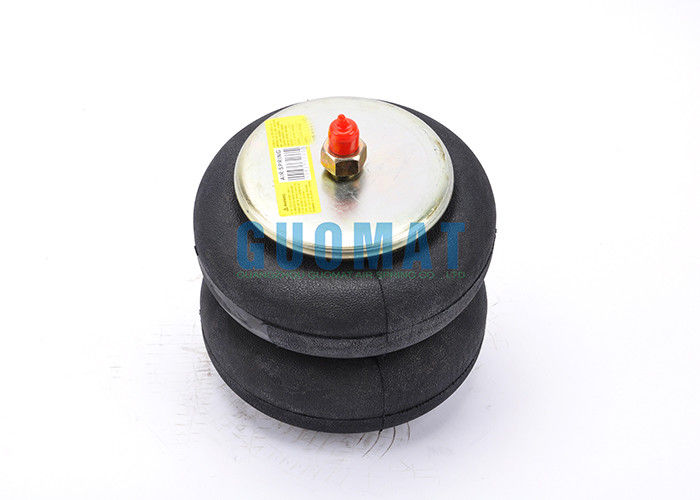

ressorts ou axes d'ascenseur de 2B9-218 Goodyear pour l'airbag de Flexmember 578923206 de camions et de remorques
Description de 2B9-218 :
C'est un ressort pneumatique du style GUOMAT de soufflets. Le ressort pneumatique de soufflets a un, deux ou trois enroulements dans le membre flexible. De tels airbags de double-tour sont utilisés généralement dans des ressorts ou des axes d'ascenseur pour des camions et des remorques, comme les ressorts pneumatiques, et comme déclencheurs ou isolateurs dans des applications commerciales industrielles et. Les caractéristiques pour 2B9-218 varieront, mais le sac double-incurvé de GUOMAT a des soufflets d'une conception de cuir embouti et d'une douille. Ils fourniront les caractéristiques et les fonctions semblables, mais le type de douille relie de manière permanente les arrêtoirs d'extrémité en maintenant le membre flexible entre l'arrêtoir d'extrémité et l'anneau externe de cuir embouti.
Caractéristiques de 2B9-218 :
Trou/goujon de toit : 1
Trou/goujon de plancher : 2
Diamètre de toit : 6,4
Diamètre d'embase : 6,4
Taille effondrée : 3,5
Firestone beugle le nombre : 20-2
ContiTech : FD20025453/FD200-25453 FD200-25 453
Numéro de la pièce de Firestone : W01-358-6927/w013586927/w01 358 6927
Flexmember : 578-92-3-202/: 578923202/: 578 92 3 202
Goodyear a équilibré : 2B9-218/2B9218/2B9 218
Diviseur de fréquence
Ressort de triangle : 4453
Firestone : 6927
Technologie de Conti : 64553
Reyco : 12906-01
Reyco : 12906-02
Navistar/IHC : 1685176C1
UCF/Impex : AB-2B9-218
Taureau : AS218-6927
Ressort de Dallas : AS6927
Intérieur/Haldex : CS209218
Marché des accessoires d'Euclid/Meritor : E-FS6927
Technologie de Conti : FD200-25453
Marché des accessoires d'Euclid/Meritor : FS6927
BWP : M-3556
Leland : SC2072
Paramètres techniques de GUOMAT 2B6927
Écrou de ❶/écrou d'abat-jour
Dent de vis de plat de capot supérieur (écrou) : 1pcsX 3/4-16UNF
La vis de plat de capot supérieur (écrou) est combinée avec (entrée de trou/air de gaz/montage d'air) qui est au milieu du plat de capot supérieur
Dent de vis de plat du couvercle inférieur (écrou) : 2pcsX3/8-16UNC
Distance centrale de vis de plat du couvercle inférieur : 89 millimètres
Entrée de trou/air de gaz de ❷/montage d'air
Entrée de trou/air de gaz : 1/4 N P.T.F. /1/4NPTF
Couvercle de ❸
Diamètre de plat de capot supérieur : 160 millimètres/6,31 pouces
Diamètre de plat du couvercle inférieur : 160 millimètres/6,31 pouces
Soufflets en caoutchouc de ❹
Le caoutchouc beugle le diamètre de max : 262 millimètres
Le caoutchouc beugle le diamètre naturel : 225 millimètres/8,88 pouces
La course fonctionnante : Max 325mm à la MINUTE 81 millimètres
Hauteur maximum : 325 millimètres
Taille minimum : 81 millimètres/3,12 pouces
Taille de course : 224 millimètres
Bloc de butoir de ❺/bloc de tampon
Avec le bloc de butoir ou sans bloc de butoir
Cercle de ceinture de ❻/anneau de ceinture
Avec le cercle de ceinture : On rapièce du cercle de ceinture
Données techniques de détails à la photo ci-dessous
Isolement de vibration - valeurs caractéristiques dynamiques
Taille H de conception : recommandé 10 pouces, minimum 9,06 pouces |
||||||
Pression p [livre par pouce carré] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
Force (charge) [livre-force] |
1230 |
1890 |
2540 |
3190 |
3840 |
|
Taux de ressort [lbf/in.] |
389 |
552 |
741 |
932 |
1080 |
538 |
Fréquence naturelle [hertz] |
1,8 |
1,8 |
1,7 |
1,7 |
1,7 |
Application pneumatique - force statique F [kN] caractéristiques de valeurs
Force F [livre-force] |
|||||||
Pression p [livre par pouce carré] |
40 |
6 0 |
80 |
100 |
120 |
Vol. V [in.3] |
|
Taille H [dans.] |
11,0 |
948 |
1470 |
2000 |
2550 |
3110 |
560 |
10,0 |
1180 |
1780 |
2430 |
3060 |
3720 |
540 |
|
9,0 |
1370 |
2070 |
2780 |
3510 |
4240 |
510 |
|
8,0 |
1530 |
2280 |
3070 |
3850 |
4640 |
470 |
|
7,0 |
1670 |
2490 |
3340 |
4200 |
5030 |
440 |
|
6,0 |
1790 |
2680 |
3570 |
4470 |
5360 |
400 |
|
5,0 |
1880 |
2800 |
3750 |
4700 |
5570 |
350 |
|
4,0 |
1960 |
2910 |
3910 |
4900 |
5750 |
300 |
