Lieu d'origine: | Guangdong, Chine |
Nom de marque: | GUOMAT |
Certification: | ISO/TS16949:2009 |
Numéro de modèle: | 2B6943 |
Quantité de commande min: | 1PC |
---|---|
Détails d'emballage: | boîte forte de carton ou comme besoin de clients |
Délai de livraison: | 2-8 jours de travail |
Conditions de paiement: | T/T, Western Union, Paypal ou d'autres |
Capacité d'approvisionnement: | 1000pcs/week |
Matériel: | Couvercle en acier, soufflets en caoutchouc | Firestone: | W013586943 |
---|---|---|---|
Trou de gaz: | 1/4NPTF | Dent de vis: | 3/8-16UNC |
Distance centrale de vis: | 89 millimètres | Diamètre de couvercle: | 160 millimètres |
Capacité de pression: | PA de 0.2-0.8 M | Course: | 79-325 millimètres |
Taille de paquet: | 24*24*24 CM | ||
Surligner: | ressorts d'aide d'air,pièces de suspension d'air |

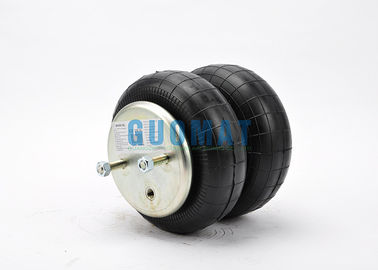

Ressort de suspension d'air de convolution du double W013586943 pour le tracteur américain /Trailer
Caractéristiques de GUOMAT 2B6943 :
Numéro de la pièce de Firestone : W01-358-6943/W013586943/W01 358 6943
Les soufflets de Firestone numérotent : 20-2
Numéro de la pièce de Goodyear : 2B9-250
Les soufflets de Goodyear numérotent : 578-92-3-206/578923206/578 92 3 206
Numéro de la pièce de triangle : 4426
Les soufflets de triangle numérotent : 6332
Watson et Chalin # : AS-0041
Soufflets NON : 20-2
Numéro de commande : W01-358-6943
Numéro de plaque supérieur : 3101
Nombre inférieur de piston : 3090
Données techniques :
Taille comprimée : 3,12 pouces/
Diamètre de plat de capot supérieur : 6,31 pouces/160mm
Diamètre de plat du couvercle inférieur : 6,31 pouces/160mm
Distance de centre de vis : 89 millimètres
Trou de gaz de distance entre l'écrou 44,5 millimètres
Dent de vis de plat de capot supérieur (écrou) : 2pcsX1/2-13UNC
Dent de vis de plat du couvercle inférieur (écrou) : 2pcsX3/8-16UNC
Soufflets en caoutchouc MAX Diameter : 262 millimètres
La course fonctionnante : Max 325 millimètres à la MINUTE 79 millimètres
Entrée de trou/air de gaz : 1/4 NPTF
Poids d'Assemblée : 8,1 livres
Taille de conception : 9-11 pouces
cap.at3.0bar de chargement : 11.17kn
cap.at7.0bar de chargement : 31.65kn
Diamètre maximum : 10,4 pouces
Température de fonctionnement : 56Cº à -53Cº
Poids : 6.5kg
Taille de Desigh : 300mm
Débattement (minute de taille) : 150mm
Débattement (hauteur maximum) : 440mm
Course fonctionnante : 290mm
L'information croisée
Croix de GUOMAT 2B6943 d'autres OEM
Numéros de référence d'OEM | Numéros de référence |
Firestone : W01-358-6943 | Watson&Chalin : AS-0041 |
Contitech : FD 200-25 426 | Neway/SAF : 90557237 |
Contitech : : 161332 | V-boeuf II (sac d'ascenseur) |
Goodyear : 2B9-250 | Van Raden |
Triangle : 6332/4426 | Ridewell : 1003586943C |
Goodyear : : 578923206 | Tuthill : 6352 |
CONTITECH FD 200-25 426
FIRESTONE W01-358-6943
GOODYEAR 2B9-250
L'information d'OEM
WATSON&CHALIN AS-0041
NEWAY 90557237
Taille H de conception : recommandé 10 pouces, 9,06 pouces minimum |
||||||
Pression p [livres par pouce carré] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
Force (charge) [livres-force] |
1230 |
1890 |
2540 |
3190 |
3840 |
|
Taux de ressort [lbf/in.] |
389 |
552 |
741 |
932 |
1080 |
538 |
Fréquence naturelle [hertz] |
1,8 |
1,8 |
1,7 |
1,7 |
1,7 |
Application pneumatique – valeurs caractéristiques statiques Force F [livres-force] |
|||||||
Pression p [livres par pouce carré] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
|
Taille H [dedans.] |
11,0 |
948 |
1470 |
2000 |
2550 |
3110 |
560 |
10,0 |
1180 |
1780 |
2430 |
3060 |
3720 |
540 |
|
9,0 |
1370 |
2070 |
2780 |
3510 |
4240 |
510 |
|
8,0 |
1530 |
2280 |
3070 |
3850 |
4640 |
470 |
|
7,0 |
1670 |
2490 |
3340 |
4200 |
5030 |
440 |
|
6,0 |
1790 |
2680 |
3570 |
4470 |
5360 |
400 |
|
5,0 |
1880 |
2800 |
3750 |
4700 |
5570 |
350 |
|
4,0 |
1960 |
2910 |
3910 |
4900 |
5750 |
300 |
Ressort pneumatique compliqué de convolution de description
le ressort pneumatique compliqué est un ressort pneumatique du style GUOMAT de soufflets. Les soufflets des ressorts pneumatiques ont une, deux, ou trois convolutions dans le membre flexible. Ce les doubles airbags complexes sont employés souvent comme ressort de levage ou les camions et les remorques d'axe, font un ressort pneumatique, aussi comme déclencheur ou isolateur dans les applications commerciales et les dispositifs industriels et. Les caractéristiques varieront sur votre 2B9-250, mais de doubles sacs compliqués de GUOMAT sont trouvés dans la conception sertie par replis aussi bien que type soufflets de douille. Ils fourniront les caractéristiques et les fonctions mais le type semblables de douille de connexion permanente d'arrêtoir avec la finale entre les arrêtoirs et l'anneau remplaçable externe de tresse de pièces.
Données techniques de détails à la photo ci-dessous
