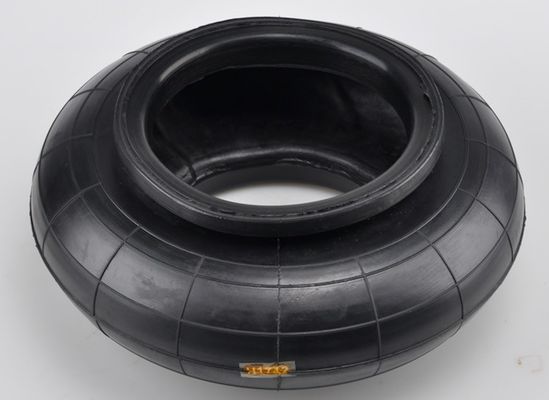

Seul ressort pneumatique compliqué de Vibracoustic V1B20 305mm 230116-1

soufflets en caoutchouc compliqués compliqués simples vibracoustic de ressort pneumatique V1B20 230116-1 Max Dia. 305mm

Guomat 230116-1 caractéristiques compliquées simples industrielles de ressort pneumatique

Données techniques 1 données techniques
Maximum de capacité de chargement maximum de 1 capacité de charge (barre 7)
kN 23,75
Pression de Max. Lifting 1 Max. Pressure pour des processus de levage
barre 8,0
Maximum de diamètre 1 maximum de diamètre.
305 millimètres
Espace requis requis de l'espace 1 Ø
335 millimètres
Taille max.1 Max. Height
175 millimètres
Taille mn 1 mn de taille
55 millimètres
Poids 1 poids
1,03 kilogrammes
Force à s'effondrer à la force de reconstitution minimale de la taille 1 à la taille minimum

Écrou de ❶/écrou aveugle

Le long de l'écrou : 25 millimètres

Nombre de vis de plat de capot supérieur : 8 PCs

Nombre de vis de plat du couvercle inférieur : 8 PCs

Dent de vis de plat de capot supérieur (écrou) : M10

Distance de centre de vis de plat de capot supérieur :

Dent de vis de plat du couvercle inférieur (écrou) : M10

Distance de centre de vis de plat du couvercle inférieur :

Le ❷ intoxiquent l'entrée de trou/air/montage d'air

Entrée de trou/air de gaz : G1/2

Le ❸ le couvercle

Diamètre supérieur : 172 millimètres

Diamètre de plat du couvercle inférieur : 172 millimètres

Soufflets en caoutchouc de ❹

Diamètre naturel de soufflets en caoutchouc : 150 millimètres

Taille naturelle de soufflets en caoutchouc : 115 millimètres

Bloc de butoir de ❺/bloc de tampon

Sans bloc de butoir

Le ❻ ceignent l'anneau de cercle/ceinture

Sans cercle de ceinture

La composition de l'élément compliqué industriel de ressort pneumatique a les aspects suivants

Écrou de ❶/écrou aveugle – aussi bien une partie permanente de l'ensemble de couvercle. Fournit une alternative pour boulonner le système d'installation. Il est à l'intérieur de défaut dans le plat de fer

Le ❷ intoxiquent l'entrée de trou/air/montage d'air – le plus habituellement 1/4 N.P.T qui fournit l'entrée d'air aux soufflets en caoutchouc.

Le ❸ le couvercle - courbé jusqu'à une conception plus durable de soufflets et au plus grand contrôle de qualité dans l'usine. Accorde 100% de l'essai d'étanchéité avant expédition.

Soufflets en caoutchouc de ❹ - les soufflets d'air inclut quatre couches de matériaux : une couche intérieure, corde de deux couches - tissus renforcés, et une couverture. La construction d'un caoutchouc naturel fournit – les propriétés 65F fonctionnelles.

Bloc de butoir de ❺/bloc de tampon - dispositif en plastique en caoutchouc ou machinant solide conçu pour empêcher le dommage majeur au véhicule ou la suspension en cas d'une perte soudaine de pression atmosphérique au printemps.

Le ❻ ceignent l'anneau de cercle/ceinture - anneau bobiné moulé pour fournir la stabilité latérale du type complexe soufflets de ressort.

Les ressorts pneumatiques de GUOMAT peuvent durer au moins deux fois la vie, toujours pas moins de quatre ressorts qu'en acier de périodes plus longtemps !

• Ils presque n'ont pas besoin de maintenir.
• Augmentez la durée de vie des pneus et des protections de frein.
• Laissé te tirer n'importe quoi ; Éliminez le coût élevé d'admission.
• Réduisez considérablement la rupture des autres composants et entretien de véhicule.
• De nouveau à vous dans la mise à la ferraille, le camion et la remorque avec la suspension d'air est plus précieux.
• Permettez l'équilibrage de la charge parfait entre les axes ; Permettez-vous de courir dans une des plus grandes restrictions juridiques.
• Réduisez le malaise et le risque de fatigue de conducteur ; Améliorez l'efficacité de la sécurité du conducteur, et la fidélité
• Pour fournir lisse pour charger, réduire le coût de déclarations de sinistre et d'emballage chers.

Le dessin de V1B20 vibracoustic :
