| Lieu d'origine: | LA CHINE |
| Nom de marque: | GUOMAT |
| Certification: | ISO/TS16949:2009 |
| Numéro de modèle: | 1B7070 |
| Quantité de commande min: | 1pc |
|---|---|
| Détails d'emballage: | boîte forte de carton ou comme besoin de clients |
| Délai de livraison: | 2-8 jours de travail |
| Conditions de paiement: | T/T, Western Union, Paypal ou d'autres |
| Capacité d'approvisionnement: | 1000pcs/week |
| Matériel: | Acier en caoutchouc | FESTO: | EB-165-65 |
|---|---|---|---|
| Garantie: | Un an | Poids: | 1,3 kilogrammes |
| D'autres noms: | Vibration de ressort pneumatique de Festo | Capacité de pression: | PA de 0.2-0.8 M |
| Dimensions de paquet: | 16*16*10 cm | Marque: | Neutre |
| Surligner: | Ressort pneumatique d'EB16565 Festo,Ressort pneumatique en acier en caoutchouc de Festo,Ressort pneumatique TS16949 industriel |
||

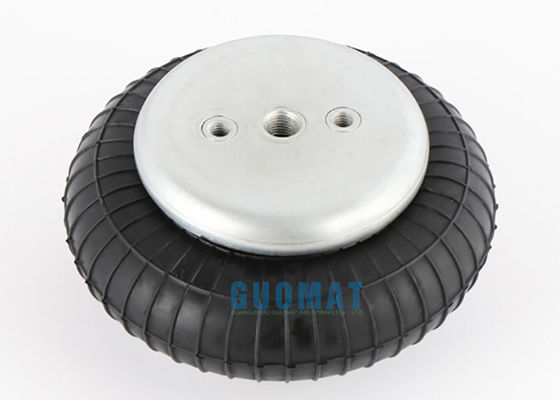

Les sacs industriels d'ascenseur d'air de Contitech FS70-7 de déclencheur de ressort pneumatique d'EB-165-65 Festo pour la machine réduisent la vibration
Fabricant de matériel d'OEM :
| Numéros de référence d'OEM |
| NUMÉRO DE LA PIÈCE DE GUOMAT : 1B7070 |
|
NUMÉRO DE LA PIÈCE de Phoenix : PS 1B 05 NUMÉRO DE LA PIÈCE de Phoenix : SP1B05 NUMÉRO DE LA PIÈCE de Phoenix : PS 1B05 |
| Bosch : 822419002 |
|
NUMÉRO DE LA PIÈCE de Festo : EB-165-65 NUMÉRO DE LA PIÈCE de Festo : Eb 165 65 NUMÉRO DE LA PIÈCE de Festo : EB16565 |
|
NUMÉRO DE LA PIÈCE de Weforma : WBE 200-E1 NUMÉRO DE LA PIÈCE de Weforma : WBE200-E1 NUMÉRO DE LA PIÈCE de Weforma : WBE200E1 |
|
NUMÉRO DE LA PIÈCE de Contitech : FS 70-7 NUMÉRO DE LA PIÈCE de Contitech : FS70-7 NUMÉRO DE LA PIÈCE de Contitech : FS707 |
GUOMAT : paramètres 1B707 et caractéristiques spécifiques EB-165-65 :
Distance de centre de vis de plat de capot supérieur : 1,75 pouces/44,5 millimètres
Distance de centre de vis de plat du couvercle inférieur : 1,75 pouces/44,5 millimètres
Diamètre naturel de soufflets en caoutchouc : 150 millimètres
Soufflets en caoutchouc MAX Diameter : Φ165 millimètre
La course fonctionnante : Max 110 millimètres à la MINUTE 50 millimètres
Hauteur maximum : 4,33 pouces/110mm
Taille minimum : 1,97 pouces/50 millimètres
Trou/goujon supérieurs de plat : 3 morceaux
Trou/goujon supérieurs de plat : 2 PiecesXM8X1.25
Trou/goujon d'embase : 2 PiecesXM8X1.25
Entrée d'air : G1/4
Plat de capot supérieur : 4,13 pouces/105 millimètres
Diamètre de plat du couvercle inférieur : 4,13 pouces/105 millimètres
Taille effondrée : 2,36 pouces/60 millimètres
| isolement de vibration 1B7070 - valeurs caractéristiques dynamiques EB-165-65 | |||||||
| Taille H de conception : 90mm recommandés, minimum 70mm | |||||||
| Pression p [barre] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| Force (charge) [KN] | 2,7 | 3,7 | 4,7 | 5,7 | 6,6 | 7,7 | 9 |
| Taux de ressort [N/cm] | 1040 | 1270 | 1530 | 1770 | 2060 | 2325 | 9 |
| Fréquence naturelle [hertz] | 3,1 | 2,9 | 2,9 | 2,8 | 2,8 | 2,7 | 9 |
notes :
•Le cylindre de soufflets peut seulement être
Conduisez le ressort pneumatique de soufflets contre l'objet, autrement l'arrêt de limite de course doit être équipé à l'extrémité de la course, autrement les soufflets seront surchargés
• Afin de presser le ressort pneumatique de cylindre de soufflets à la taille minimum, une force remise à zéro est exigée. Habituellement, ceci est réalisé en appliquant une charge
• La surface d'appui entière des plats supérieurs et inférieurs doit être employée pour absorber la force
•Avant de démonter le ressort pneumatique de cylindre de soufflets, il doit être épuisé
• Lors du fonctionnement, le ressort pneumatique en caoutchouc de soufflets ne doit pas entrer en contact avec d'autres pièces
| 1B7070 application pneumatique - valeurs caractéristiques statiques EB-165-65 | |||||||
| Force F [kN] | |||||||
| Pression p [barre] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. [l] |
| Taille H [millimètre] 100 | 2,2 | 3,1 | 4 | 4,8 | 5,7 | 6,6 | 1 |
| 90 | 2,7 | 3,6 | 4,6 | 5,6 | 6,5 | 7,5 | 0,9 |
| 80 | 3,1 | 4,1 | 5,1 | 6,2 | 7,3 | 8,3 | 0,8 |
| 70 | 3,4 | 4,5 | 5,6 | 6,7 | 7,9 | 9 | 0,7 |
| 60 | 3,6 | 4,8 | 6 | 7,2 | 8,4 | 9,5 | 0,6 |
Comment améliorer la résistance à l'usure des airbags en caoutchouc de ressort pneumatique ?
Données de détails de la croix EB-165-65 du ressort pneumatique 1B7070 :
Images de détails du ressort pneumatique 1B7070 :
