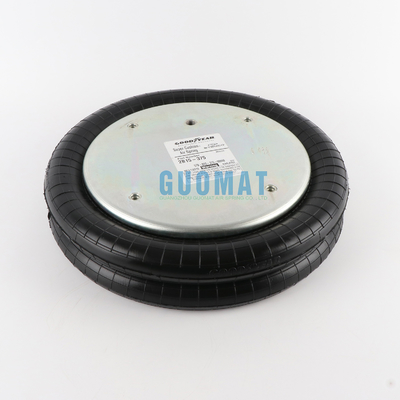

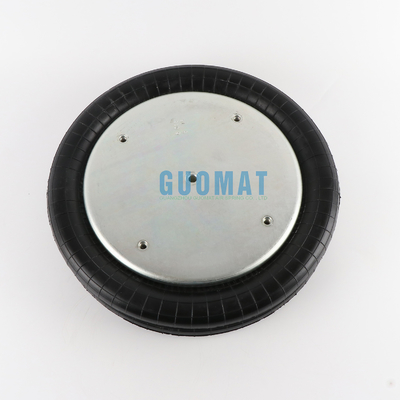

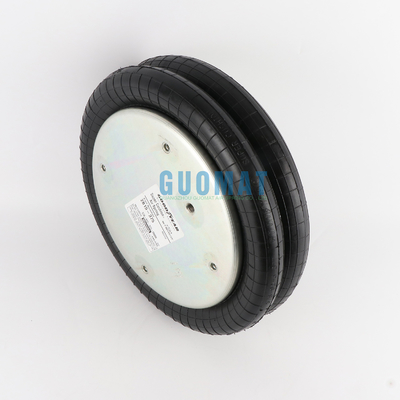

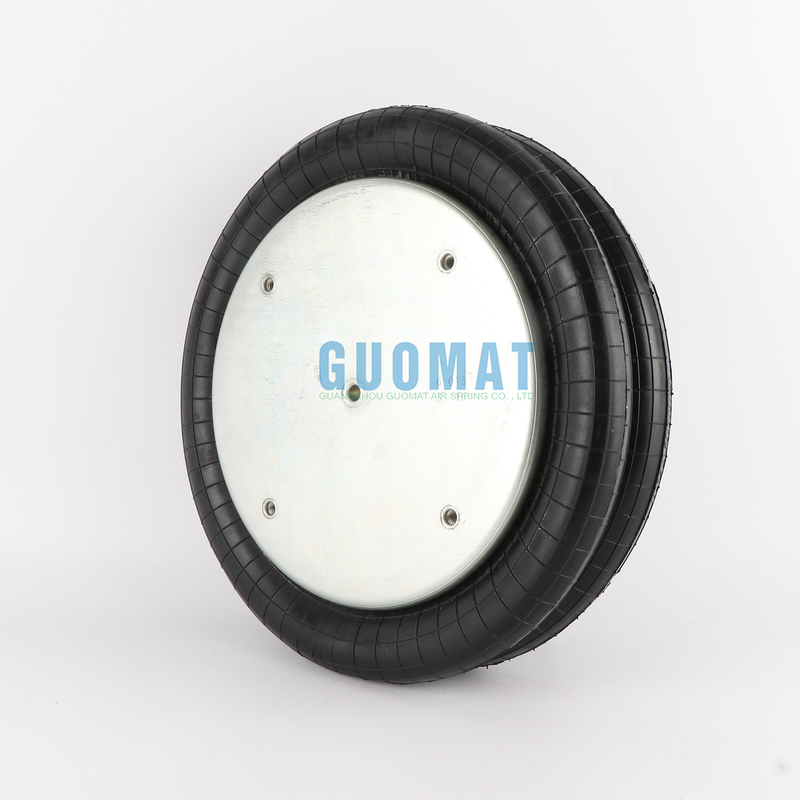

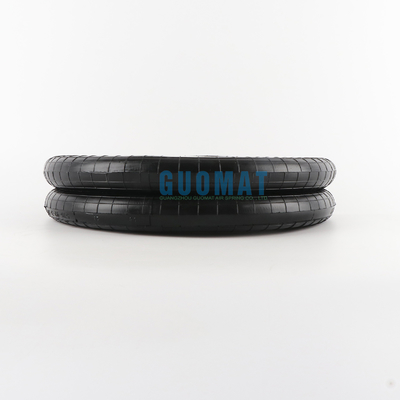

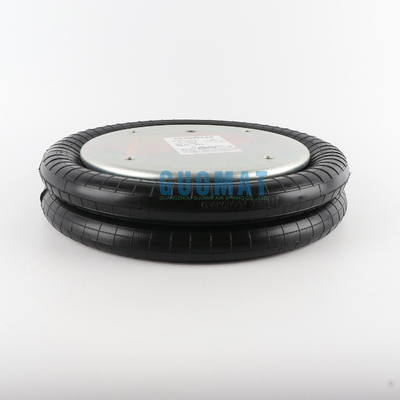

Actuateur d'air à double enroulement de type FD 530-30 rempli de gaz

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949, ISO9001
Numéro de modèle:	2B6800

Conditions de paiement et expédition:

Quantité de commande min:	5
Prix:	négociable
Détails d'emballage:	Boîte de carton solide ou selon les exigences des clients
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	L/C, D/A, D/P, Western Union
Capacité d'approvisionnement:	1000 pièces par semaine

Contact

Description de produit détaillée

Modèle N°.:	2B6800	Produit de fabrication:	Les produits suivants
Matériel:	Ruban naturel	Échantillon:	Disponible
Course de travail:	273mm	Le type:	Double enroulé
L'espace a exigé:	415mm	Bateaux de:	N'importe quel port en Chine
Mettre en évidence:	Rempli de gaz , sous forme continentale , Le gaz double enroulé rempli de boue continentale

Actuateur d'air à double enroulement de type FD 530-30 rempli de gaz

Numéro OEM croisé

Parties Goodyear N°: 2B14-468
Parties Goodyear N°: 2B14 468
Parties Goodyear N°: 2B14468
Les pièces Goodyear NO.:2B14 à 362
Parties Goodyear N°:2B14 362
Parties Goodyear N°:2B14362
Parties Goodyear N°:2B14 à 450
Parties Goodyear N°:2B14 450
Parties Goodyear N°:2B14450
Parties Goodyear N°:2B15 à 375
Parties Goodyear N°:2B15 375
Parties Goodyear N°:2B15375

Pierre de feu Pièces de ressorts d'air N°: W01-358-6800

Pierre de feu Pièces de ressorts d'air N°.:: W01 358 6800

Pierre de feu Pièces de ressorts d'air N°: W013586800

Pierre de feu Air Spring: 21D-2

Pierre de feu Air Spring: 21-2

Pierre de feu Air Spring: 21 2

Parties ContiTech N°:Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:

Parties ContiTech N°:Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Informations sur le produit

Noix / Noix aveugle
Dent à vis de plaque de couverture supérieure (noix)	4 pièces X 3/8-16UNC
Distance entre le centre de vis et la plaque de couverture supérieure	159 mm
Dent à vis de plaque de couverture inférieure (noix)	4 pièces X 3/8-16UNC
Distance entre le centre de vis et la plaque de couverture inférieure	159 mm
Trou de gaz / entrée d'air / raccord d'air
Trou de gaz / entrée d'air	1/4NPT
Distance centrale entre l'écrou et l'entrée d'air	79.5 mm
Plaque de couverture
Diamètre de la plaque de couverture supérieure (largeur)	287 mm
Diamètre de la plaque de couverture inférieure (largeur)	287 mm
Des boucles en caoutchouc
Le diamètre maximal de l'appareil	40 mm
Hauteur compressée	76.2 mm
Taille maximale	351 mm
Travail de course	254 mm

Données techniques du produit

Isolement des vibrations - valeurs des caractéristiques dynamiques

Précipitation p [psi]	40	60	80	100	120
La force (charge) [lbs]	3740	5610	7480	9350	11220
Taux de rafraîchissement [lbs/in]	987	1388	1811	2165	2628
fréquence naturelle [Hz]	1.6	1.6	1.6	1.5	1.5

Application pneumatique - valeurs des caractéristiques statiques

Force F [lbs]

Pression p	[psi]	20	40	60	80	100	120
Hauteur H [en]	11	1660	3330	4990	6650	8320	9980
	9	2100	4210	6310	8410	10520	12620
	7	2440	4880	7320	9760	12200	14640
	5	2650	5310	7960	10620	13270	15920

Il doit y avoir suffisamment d'espace autour de l'air.

La surface complète des pièces métalliques doit être utilisée pour supporter les forces.
Les soufflets d'air doivent être équipés de guides latéraux.
Défoncez complètement les ballons d'air avant de les retirer.
Veiller à ce que le soufflet ne soit pas en contact permanent avec l'huile hydraulique, les lubrifiants, les solvants, les coupes métalliques et les étincelles de soudage.
Si l'air est soumis à des supports spéciaux dans une application, demandez à Precision Engineering des informations complémentaires, en précisant le milieu, la température et la concentration.
