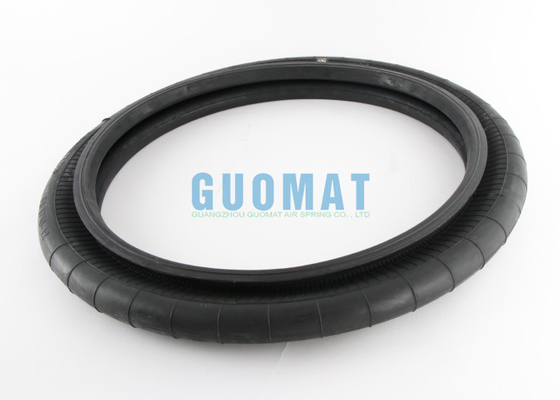

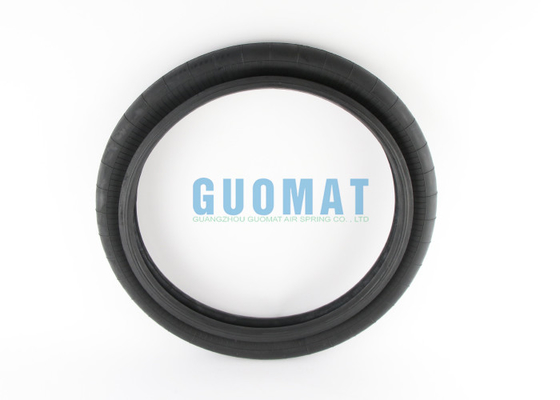

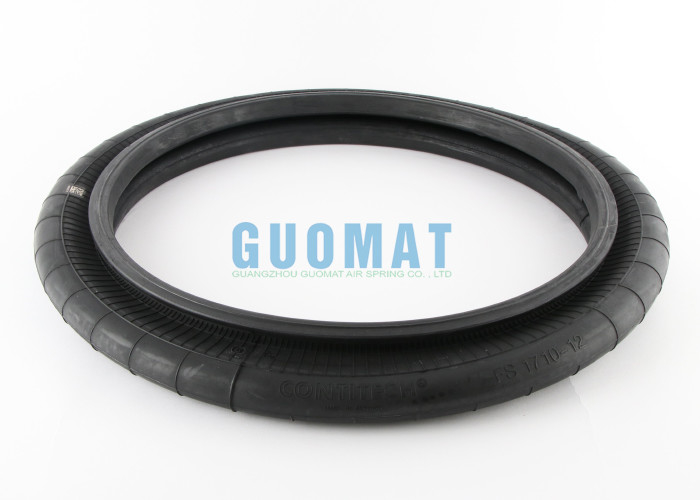

FS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfort

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	FS1710-12

Conditions de paiement et expédition:

Quantité de commande min:	6PCS
Prix:	$159.9-199.9/pc
Détails d'emballage:	Boîte de carton solide ou selon les besoins des clients
Délai de livraison:	2-8 jours ouvrables
Conditions de paiement:	T/T, Western Union, L/C
Capacité d'approvisionnement:	1000 pièces par semaine

Contact

Description de produit détaillée

Garantie:	12 mois	Matériel principal:	Déchets
Application du projet:	Pour la machine industrielle	Les pièces de rechange:	- Oui, oui.
Autre nom:	Rings à perles	Contitech:	Fs 1710 à 12
Un AVC:	55mm-177mm	Couleur:	Noir

FS 1710-12 RS Contitech Single Convoluted Air Shock 45mm Boulons Flange Air Spring Avec des anneaux de perles

Description du produit

Pression maximale de gonflement: 120 psi
Série: RS
Type de cloisons: à enroulement unique
Poids: 19 livres.

Numéro de pièce Contitech: FS1710-12

Numéro de pièce Contitech: FS 1710-12

Numéro de pièce Contitech: FS1710-12 RS

Numéro de pièce Contitech: FS 1710-12 RS

Numéro de pièce Contitech: FS1710-12 RS 75383

Numéro de pièce Contitech: FS 1710-12 RS 75383

Numéro de pièce: W01-358-7727

Numéro de pièce: W01 358 7727

Numéro de pièce: W013587727

Numéro de pièce: WO1-358-7727

Numéro de pièce: WO1 358 7727

Numéro de pièce: WO13587727

Contitech FS1710-12 Données techniques détaillées

Hauteur maximale: 177 mm
Hauteur minimale: 55 mm
Hauteur de conception: 125 mm
Diamètre de l'anneau de la bride: 517 mm
Pour les trous en filetage: 24 piècesXM10
Distance centrale entre les trous filetés: 482 mm
Le diamètre extérieur maximal du soufflet en caoutchouc: 585 mm
Hauteur du fil de vis: 28,5 mm
M10: max.40Nm

Printemps à air avec anneau de bride

Le ressort d'air à anneau de bride est une structure spéciale de ressort d'air, généralement utilisée pour l'absorption des chocs industriels, le système de suspension du véhicule ou le support des équipements de précision.Sa caractéristique principale est d'obtenir une connexion rigide avec la structure externe par un anneau de bride (plaque de bride), tout en utilisant les caractéristiques élastiques de l'air comprimé pour fournir une force tampon et de soutien.

1- Structure de base et principe de fonctionnement

Conception de l'anneau:
L'anneau de bride est un connecteur en forme d'anneau en métal (généralement en acier ou en alliage d'aluminium) avec des trous de boulons pour le fixation à la base ou au cadre de l'équipement.Sa capacité d'étanchéité et de résistance à la pression est essentielle.

Partie du coussin d'air:
Adopter un matériau composite en caoutchouc haute résistance (comme le caoutchouc renforcé par un cordon de nylon), remplir avec de l'air comprimé à l'intérieur, réaliser une déformation élastique par des changements de pression de l'air,absorber les vibrations ou les charges de support.

Principe de fonctionnement:
Lorsque la charge augmente, la pression de l'air dans le coussin d'air augmente, fournissant une plus grande force de soutien; inversement, la pression de l'air diminue pour s'adapter au changement de déplacement.L'anneau de la bride assure une installation stable et empêche les fuites d'air.

2. Caractéristiques principales

Capacité de charge élevée: la bride offre un support rigide et convient aux machines lourdes ou aux équipements de haute précision.
Rigidité réglable: la rigidité du ressort peut être modifiée en ajustant la pression de l'air pour s'adapter aux différentes conditions de travail.
Excellente absorption des chocs: l'amortissement par l'air isole efficacement les vibrations à haute fréquence (comme les machines-outils et les instruments de précision).
Résistance à la corrosion: la surface de la bride est souvent galvanisée ou pulvérisée, adaptée aux environnements difficiles.

Autres types de ressorts aériens

Le type	Le numéro de modèle.	Taille maximale	Taille maximale	Espace d'installation requis
Unique et convertie	FS 960-12 RS, sous réserve de l'accord de la Commission	51	124	490
	FS 1330-11 RS, sous réserve de l'exemption prévue à l'annexe II	53	112	570
	FS 1710-12 RS, sous réserve de l'accord de la Commission	55	112	625
	FS 2870-16 RS, sous réserve de l'accord de la Commission	55	160	770
	FS 5450-16 RS, sous réserve de l'accord de la Commission	70	145	1000
Double enroulé	FD 960-22 RS, sous réserve de la modification de l'annexe	84	226	495
	FD 1120-30 RS, sous réserve de la modification de la présente directive.	90	315	550
	FD 1330 à 25 RS	84	246	575
	FD 1710-25 RS, sous réserve de la modification de l'annexe	84	251	633
	FD 1730 à 40 RI	100	400	680
	FD 2380 à 24 RS	86	229	715
	FD 2470-40 R.I. Les États membres	100	400	770
	FD 2870-30 RS, sous réserve de l'accord de la Commission	89	266	770
	FD 5450-28 RS, sous réserve de la modification de l'annexe	107	283	1000
Triple enchevêtrée	FT 960-34 RS	114	336	510
	FT 1330 à 35 RS	114	356	570
	FT 1710 à 38 RS	114	356	645
	FT 2870-45 RS	126	444	775
	FT 5450 à 44 RS	140	440	1000
