Email : linda@662n.com Foule : +8613924100039 (WhatsAPP)
Wechat : airspringG Skype : guomat
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | GUOMAT |
| Certification: | ISO/TS16949:2009 |
| Numéro de modèle: | 1B8X4 |
| Quantité de commande min: | 1PC |
|---|---|
| Détails d'emballage: | boîte forte de carton ou comme besoin de clients |
| Délai de livraison: | 2-8 jours de travail |
| Conditions de paiement: | T/T, Western Union, Paypal ou d'autres |
| Capacité d'approvisionnement: | 1000pcs/week |
| Matériel: | Le caoutchouc, fer | Contitech: | FS 120-10 |
|---|---|---|---|
| Garantie: | 12 mois | Poids: | 2,4 kilogrammes |
| L'autre nom: | déclencheur d'air pour la machine | Capacité de pression: | PA de 0.2-0.8 M |
| Vis: | 2X3/8-16UNC | Entrée d'air: | 1/4 TNP |
| Firestone: | W01-358-7564 | ||
| Surligner: | Ressort pneumatique compliqué,ressorts d'aide d'air |
||

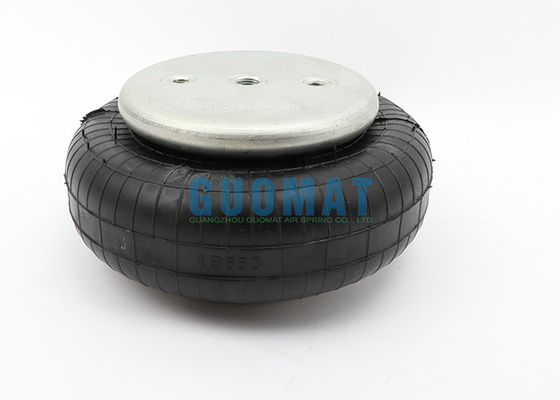

GUOMAT 1B8X4 se réfèrent à Firestone W01-358-7564 et à Goodyear 1B8-550 pour la machine
La description de produit de 1B8X4 se réfèrent à W01-358-7564
Diamètre de plat de capot supérieur : 135mm
Nombre inférieur de piston : non
Diamètre de plat du couvercle inférieur : 135mm
Distance de centre de vis : 70mm
Trou de gaz de distance entre l'écrou : 35 millimètres
Dent de vis de plat de capot supérieur (écrou) : 2pcsX3/8-16UNC
Dent de vis de plat du couvercle inférieur (écrou) : 2pcsX3/8-16UNC
Soufflets en caoutchouc MAX Diameter (diamètre maximum) : 230 millimètres
Diamètre naturel de soufflets en caoutchouc 210 millimètres
La course fonctionnante : Max 140 millimètres à la MINUTE 50 millimètres
Taille comprimée : 50 millimètres
Entrée de trou/air de gaz : 1/4NPTF
| Types de | [Ressort pneumatique d'autres types] | Poignée de réglage de la hauteur | non |
| Largeur W (millimètres) | 221 | Chaîne de charge (kN) | 12,501〜 16,000 |
| Charge permise (kN) | 13,1 | Longueur L1 (millimètres) de fil | -- |
| Taille du principal organisme h (millimètres) | 134 | Fil nominal M (millimètres) | 10 |
| Propriété | Représentation standard/antichoc | Méthode d'installation | 2 |
| Port d'alimentation en air | 1/4 | Avec ou sans des pare-chocs | non |
| Directive de RoHS | 10 | - | -- |
Les données techniques de 1B8X4 se réfèrent à W01-358-7564
GUOMAT : 1B8X4
Fabricant de matériel d'OEM : FS 120-10 CI
ENTRÉE D'AIR 1/4 TNP :
Firestone : W01-358-7564
Goodyear : 1B8-550
Contitech : FS120-10
La description de 1B8X4 se réfèrent à W01-358-7564
Numéro d'ordre d'Assemblée.
Style 116 deux soufflets de pli
Écrous aveugles, 1/4 TNP : W01-358-7564 ; W01 358 7564 ; W013587564
Écrous aveugles, 3/4 TNP : W01-358-7561 ; W01 358 7561 ; W013587561
Anneaux en acier fraisés de perle, 19/4 de boulons, écrous, joints : W01-358-7568 ; W01 358 7568 ; W013587568
Écrous aveugles avec installé 1/4 valve W01-A72-7518 de réservoir ; W01 A72 7518 ; W01A727518
Soufflets en caoutchouc seulement : W01-358-0133 ; W01 358 0133 ; W013580133
Dénommez 117 hauts soufflets
Écrous aveugles, 1/4 TNP : W01-358-7600 ; W01 358 7600 ; W013587600
Écrous aveugles, 3/4 TNP : W01-358-7602 ; W01 358 7602 ; W013587602
Anneaux en acier fraisés de perle, boulons de la force 13/4, écrous, joints : W01-358-7606 ; W01 358 7606 ; W013587606
1B8X4 se réfèrent W01-358-7564 à l'APPLICATION PNEUMATIQUE – VALEURS CARACTÉRISTIQUES STATIQUES
| Force F [livres-force] | |||||
| Pression p [livres par pouce carré] | 40 | 60 | 80 | 100 | Vol. V [dedans. ³] |
| H 4,50 po. /114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 po. /101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 po. /88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 po. /76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 po. /63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
ISOLEMENT DE VIBRATION – CARACTÉRISTIQUES DYNAMIQUES
| Pression p [livres par pouce carré] | 40 | 60 | 80 | 100 | 120 | Vol. V [dedans. ³] | |
| Force (charge) F [livres-force] | 801 | 1 240 | 1 700 | 2 130 | 2 530 | 110 | |
| Taux c [lbf/in] de ressort | 709 | 949 | 1 190 | 1 430 | 1 670 | 110 | |
| Fréquence naturelle f0 [hertz] | 2,9 | 2,8 | 2,7 | 2,6 | 2,6 | 110 | |
| Taille H de conception : recommandé 4,33 pouces, 3,54 pouces minimum | |||||||
DONNÉES D'ORDRE D'ACHAT
| Type | Entrée d'air | Numéro d'ordre. | |
| avec les plats sertis par replis |
1/4 TNP 0 po. excentrical |
||
| 57991256700090 | 20810735 | Y | C 1B8-560 | C 1B8-560 |
| 57991256800091 | 20810607 | Y | P 1B8-560 | P 1B8-560 |
| 57991256900091 | 20811403 | Y | P 1B8-550 | P 1B8-550 |
| 57991257000090 | 20811604 | Y | C 1B8-562 | C 1B8-562 |
| 57991257100090 | 20811605 | Y | C 1B8-564 | C 1B8-564 |
| 57991257200090 | 20811606 | Y | C 1B8-850 | C 1B8-850 |
| 57991262700090 | 20806174 | Y | C 1B8-550 | C 1B8-550 |
| 1B5-800 | 20469101 | N | 1B5-800 | 1B5-800 |
| 57991280000019 | 20095537 | Y | ENIDINE YI-1B5-800 | ENIDINE YI-1B5-800 |
| 57991280100000 | 20607917 | Y | GOODYEAR 1B5-801 | GOODYEAR 1B5-801 |
| 57991280100019 | 20095538 | Y | ENIDINE YI-1B5-801 | ENIDINE YI-1B5-801 |
| 1B5-810 | 20254245 | N | 1B5-810 | 1B5-810 |
| 57991281000019 | 20095539 | Y | ENIDINE YI-1B5-810 | ENIDINE YI-1B5-810 |
| 57991282000019 | 20095540 | Y | ENIDINE YI-1B5-820 | ENIDINE YI-1B5-820 |
| 57991282100019 | 20224307 | Y | ENIDINE YI-1B5-821 | ENIDINE YI-1B5-821 |
| 57991283100019 | 20095541 | Y | ENIDINE YI-1B6-831 | ENIDINE YI-1B6-831 |
| 1B6-833 | 20263189 | N | 1B6-833 | 1B6-833 |
| 57991283300019 | 20095542 | Y | ENIDINE YI-1B6-833 | ENIDINE YI-1B6-833 |
| 57991283400090 | 20806000 | Y | C 1B6-833 | C 1B6-833 |
| 1B6-835 | 20488587 | N | 1B6-835 | 1B6-835 |
| 57991283500019 | 20117074 | Y | ENIDINE YI-1B6-835 | ENIDINE YI-1B6-835 |
| 1B7-840 | 20680822 | N | 1B7-840 | 1B7-840 |
| 57991284000019 | 20095543 | Y | ENIDINE YI-1B7-840 | ENIDINE YI-1B7-840 |
| 57991285000000 | 20384830 | Y | 1B8-850 | 1B8-850 |
| 57991285000019 | 20095544 | Y | ENIDINE YI-1B8-850 | ENIDINE YI-1B8-850 |
| 57991286000019 | 20117076 | Y | ENIDINE YI-1B8-860 | ENIDINE YI-1B8-860 |
