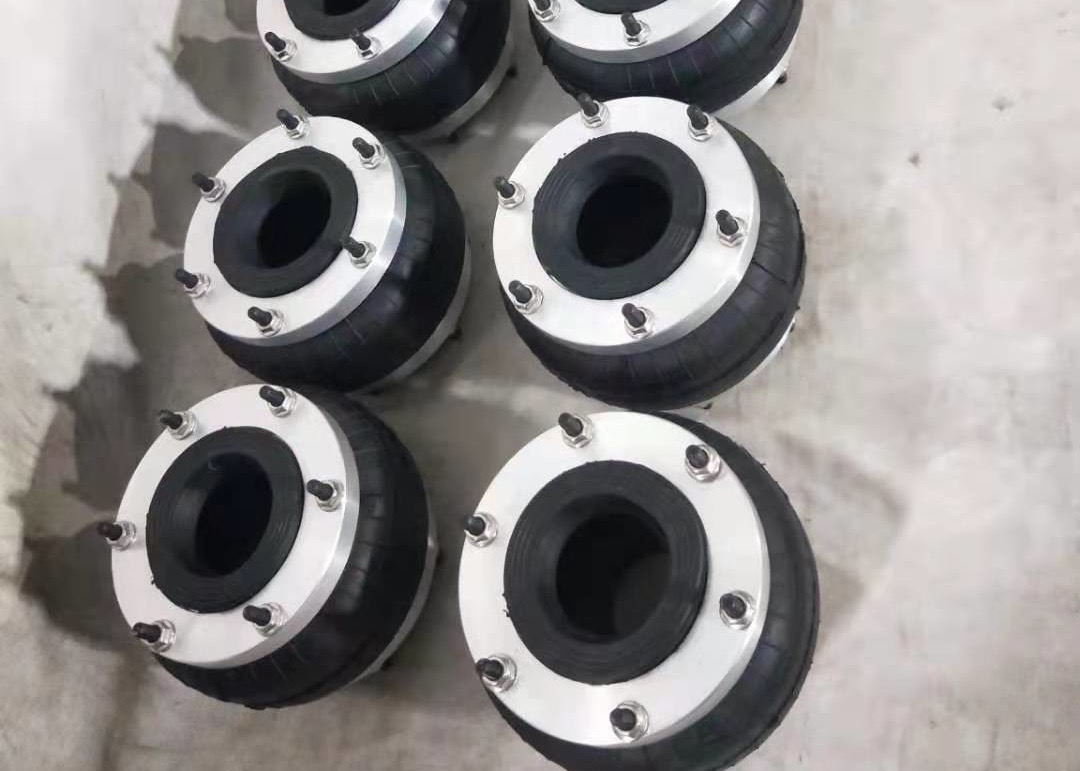

Connexion en caoutchouc industrielle de la bride 1B5082 de soufflets de ressort pneumatique 1B5082 de TORPRESS 110 NON

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	1B5082

Conditions de paiement et expédition:

Quantité de commande min:	1PC
Détails d'emballage:	boîte forte de carton ou comme besoin de clients
Délai de livraison:	2-8 jours de travail
Conditions de paiement:	T/T, Western Union, Paypal ou d'autres
Capacité d'approvisionnement:	1000pcs/week

Contact

Description de produit détaillée

Matériel:	Acier en caoutchouc	GUOMAT:	1B5082
Garantie:	1 an	Poids:	4,0 kilogrammes
D'autres noms:	Vibration de ressort pneumatique de bride	Capacité de pression:	0.2-0.8 M Pa
TORPRESS:	110
Mettre en évidence:	Ressort pneumatique compliqué , ressorts d'aide d'air

TORPRESS 110 1B5082 à la connexion en caoutchouc de bride de no. 1B5082 de soufflets

Caractéristiques et données techniques

TORPRESS 110

Numéro de la pièce de GUOMAT : 1B5082

Température de fonctionnement : 57Cº à -54Cº

Taille naturelle : 120mm

Diamètre de plat de capot supérieur : 138mm

Diamètre de plat du couvercle inférieur : 138mm

Distance de la vis : 120mm

Dent de vis de plat de capot supérieur (écrou) : 6pcsXM8X1.25

Dent de vis de plat du couvercle inférieur (écrou) : 6pcsXM8X1.25

La course fonctionnante : Max 200 millimètres à la MINUTE 80 millimètres

MODÈLE	STAN- code de DARD	Code À HAUTES TEMPÉRATURES	Connexion	Maximum OD Millimètre	Mn. Taille Millimètre	Maximum. Taille Millimètre	Voyage total Millimètre	Trou de tion d'air de fil	Boulons ou trous se reliants N.	Boulons ou trous se reliants Ø
16	93029	93086	P1	153	46	91	45	1/4" TNP	2	3/8" - 16 UNC
131	94047	Non	P1	165	50	110	60	1/4" TNP	2	3/8" - 16 UNC
110	93113	93114	P1	210	51	151	100	1/4" TNP	2	3/8" - 16 UNC
110	88540	93079	F1	210	45	145		Non	6	M 8 x 1,25
110	88820	89023	F1	210	45	145		Non	6	M 8 x 1,25
116	93027	Non	P1	231	46	152	106	1/4" TNP	2	3/8" - 16 UNC
19	94016	95015	P2	325	51	151	100	1/4" TNP	2	3/8" - 16 UNC
19	94014	Non	F2	325	43	143		Non	12	M8x1

RESSORT PNEUMATIQUE DE TORPRESS DÉCLENCHEURS DE SOUFFLETS MODÈLE	STAN- DARD	À HAUTES TEMPÉRATURES	Connec- Max Min. Taille maximale de taille du tion OD
	Code	Code	millimètre millimètre millimètre
16	93029	93086	P1 153 46 91
131	94047	— — —	P1 165 50 110
	93113	93114	P1 210 51 151
110	88540	93079	F1 210 45 145
	88820	89023	F1 210 45 145
116	93027	— — —	P1 231 46 152
	94016	95015	P2 325 51 151
	94014	— — —	F2 325 43 143
23 B	202665	— — —	F1 165 65 205
26	84181	89422	F2 220 85 245
20	86600	88538	F2 255 80 265
245	93740	202344	F1 27 82570 85 310
	94091	— — —	P2 325 88 288
	88544	89425	F2 325 80 280
BR 21	89457	— — —	F2 380 80 290
BR 21A	97300	— — —	F2 435 85 315
BR 21B	92154	— — —	F2 440 85 385
BR 28	92527	— — —	F2 445 80 310
28 B	90559	— — —	F2 485 85 375
	93056	— — —	P3 570 90 330
29	93166	— — —	F2 570 80 320
31	95210	— — —	F2 700 85 700
325	203332	— — —	F2 400 80 500
322	92615	— — —	P4 310 133 408
322	879948173	— — —	F2 310 125 400
321	88110	— — —	F2 380 125 400

Connexion en caoutchouc industrielle de la bride 1B5082 de soufflets de ressort pneumatique 1B5082 de TORPRESS 110 NON 0

Nombre de style	Taille de conception	Charge (à la taille de conception) à :			Fréquence naturelle	% d'isolement à la fréquence obligatoire
		••40 psig (livres)	60 psig (livres)	80 psig (livres)	(@ 80 psig) F-N (CPM)	400 CPM %	800 CPM %	CPM 1500 %
CONVOLUTION SIMPLE
16	3,0	420	640	880	237		90,3	97,4
131	3,5	550	850	1 170	181	74,4	94,6	98,5
160	5,5	650	1 010	1 390	124	89,4	97,5	99,3
110	4,5	650	1 010	1 390	162	80,2	95,7	98,8
116	4,5	850	1 330	1 830	163	80,2	95,7	98,8
116-1	5,5	940	1 410	1 930	139	86,3	96,9	99,1
115	4,5	1 210	1 880	2 540	151	83,4	96,3	99,0
