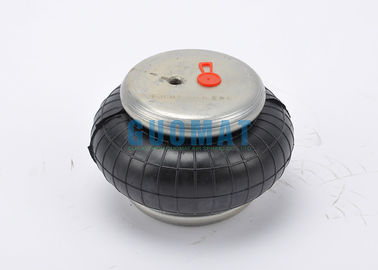

Ressort pneumatique en caoutchouc de FS 40-6 Contitech Phoenix SP1B04 Weforma WBE100-E1
GUOMAT : paramètres 1B40-6 et caractéristiques spécifiques :
Trou/goujon supérieurs de plat : 3 morceaux
Trou/goujon supérieurs de plat : 2 PiecesXM8X1.25
Trou/goujon d'embase : 2 PiecesXM8X1.25
Entrée d'air : G1/8
Plat de capot supérieur : 3,54 pouces/90 millimètres
Diamètre de plat du couvercle inférieur : 3,54 pouces/90 millimètres
Taille effondrée : 2,36 pouces/60 millimètres
Distance de centre de vis de plat de capot supérieur : 0,8 pouces/20 millimètres
Distance de centre de vis de plat du couvercle inférieur : 0,8 pouces/20 millimètres
Diamètre naturel de soufflets en caoutchouc : 125 millimètres
La course fonctionnante : Max 110 millimètres à la MINUTE 50 millimètres
Hauteur maximum : 4,33 pouces/110mm
Taille minimum : 1,97 pouces/50 millimètres
| Paramètres FS40-6 techniques |
| Diamètre de plat de capot supérieur |
90mm |
| Diamètre de plat du couvercle inférieur |
90mm |
| Distance de centre de vis |
20mm |
| Trou de gaz de distance entre l'écrou |
Ensemble |
| Trou de gaz |
G1/8 |
| Dent de vis (écrou) |
2pcsXM8X1.25 |
| Soufflets en caoutchouc MAX Diameter |
145mm |
| La course |
50-110mm |
Fabricant de matériel d'OEM :
| Phoenix |
SP1B04 |
| Weforma |
WBE100-E1 |
| contitech |
FS 40-6 |
| |
|
| Données techniques |
| Pression minimale |
0 barres |
| Force de retour à la taille minimale |
≤ 120 N |
| Poids global avec plaque de presseur |
1,0 kilogrammes |
| Application pneumatique - valeurs caractéristiques statiques |
| Force F [kN] |
| Pression p [barre] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Taille H [millimètre] 60 |
2,6 |
3,5 |
4,3 |
5,2 |
6,1 |
6,9 |
0,3 |
| 70 |
2,3 |
3,2 |
3,9 |
4,7 |
5,4 |
6,2 |
0,4 |
| 80 |
2,1 |
2,8 |
3,5 |
4,2 |
4,9 |
5,3 |
0,5 |
| 90 |
1,7 |
2,2 |
2,8 |
3,4 |
3,9 |
4,4 |
0,5 |
| 100 |
1,2 |
1,6 |
2 |
2,5 |
3 |
3,4 |
0,6 |
Le ressort pneumatique de GUOMAT 1B4060 remplacent FS 40-6 Contitech.pdf
Ce ressort pneumatique FS46-6 industriel peut être utilisé pour :
Comme :
Ventilateur et moteur,
Panneau de commande,
Arrêt d'extrémité de convoyeur,
Montagne/vélo de traînée,
Matériel électronique sensible
et écran de vibration.
