| Lieu d'origine: | Guangdong, Chine |
| Nom de marque: | GUOMAT |
| Certification: | ISO/TS16949:2009 |
| Numéro de modèle: | 3B7383 |
| Quantité de commande min: | 1PC |
|---|---|
| Détails d'emballage: | boîte forte de carton ou comme besoin de clients |
| Délai de livraison: | 2-8 jours de travail |
| Conditions de paiement: | T/T, Western Union, Paypal ou d'autres |
| Capacité d'approvisionnement: | 1000pcs/week |
| Matériau: | Couvercle en acier, soufflets en caoutchouc | GUOMAT NON.: | 3B7383 |
|---|---|---|---|
| Trou de gaz: | 1/4NPTF | Deux écrous de bâton de piliers: | M12X1.75 |
| Distance centrale de vis: | 158 millimètres | Diamètre de couvercle: | 289 millimètres |
| Capacité de pression: | PA de 0.2-0.8 M | Taille naturelle: | 381 millimètres |
| Surligner: | ressorts d'aide d'air,pièces de suspension d'air |
||
Vis industrielle du ressort pneumatique du soufflet 3B6617 No.3B300 de GUOMAT NON M10

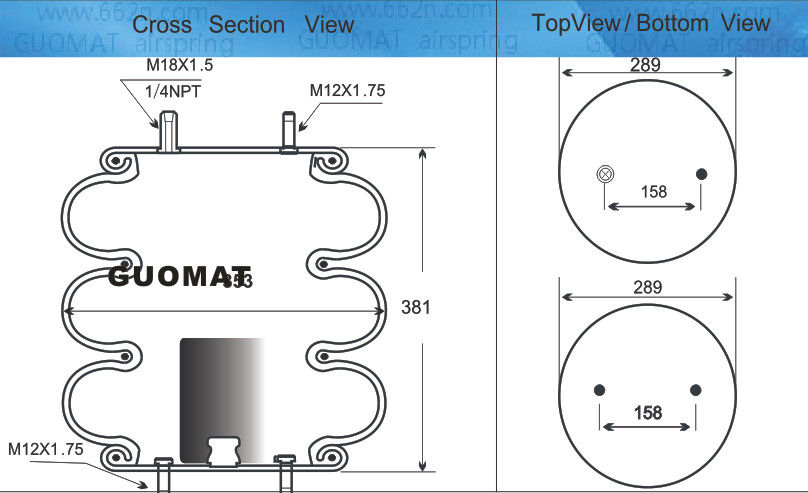

paramètres 3B6617 techniques
Écrou de ❶/écrou d'abat-jour
Dent de vis de plat de capot supérieur (écrou) : 1pcsXM12X1.75
Dent de vis de plat de capot supérieur (écrou) : 1pcsXM18X1.5
Distance centrale de vis de plat de capot supérieur : 157.5mm
Dent de vis de plat du couvercle inférieur (écrou) : 2pcsXM12X1.75
Distance centrale de vis de plat du couvercle inférieur : 157.5mm
Entrée de trou/air de gaz de ❷/montage d'air
Entrée de trou/air de gaz : 1/4 N P.T.F. /1/4NPTF
Couvercle de ❸
Diamètre de plat de capot supérieur : 289 millimètres
Diamètre de plat du couvercle inférieur : 289 millimètres
Soufflets en caoutchouc de ❹
Le caoutchouc beugle le diamètre de max : 405 millimètres
Le caoutchouc beugle le diamètre naturel : 353 millimètres
La course fonctionnante : Max 460 millimètres à la MINUTE 110 millimètres
Hauteur maximum : 460 millimètres
Taille minimum : 110 millimètres
Taille de compression : 350 millimètres
Bloc de butoir de ❺/bloc de tampon
Sans bloc de butoir
Cercle de ceinture de ❻/anneau de ceinture
Avec le cercle de ceinture : Deux morceaux de cercle de ceinture
Application pneumatique - force statique F [kN] de valeur propre
| pression p | [barre] | 3 | 4 | 5 | 6 | 7 | 8 | vol. V [l] |
|
taille H [millimètre]
|
380 | 17,7 | 23,8 | 30,0 | 36,4 | 42,9 | 49,1 | 31,0 |
| 300 | 21,3 | 28,4 | 36,1 | 43,4 | 50,7 | 58,0 | 25,4 | |
| 220 | 24,3 | 32,3 | 40,4 | 48,5 | 56,6 | 64,6 | 19,4 | |
| 140 | 27,3 | 36,3 | 45,4 | 54,5 | 63,4 | 72,0 | 12,4 |
