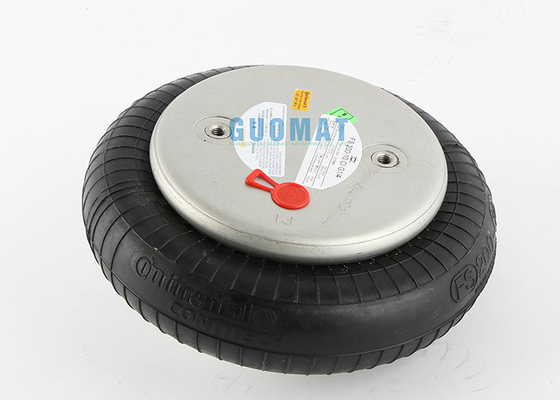

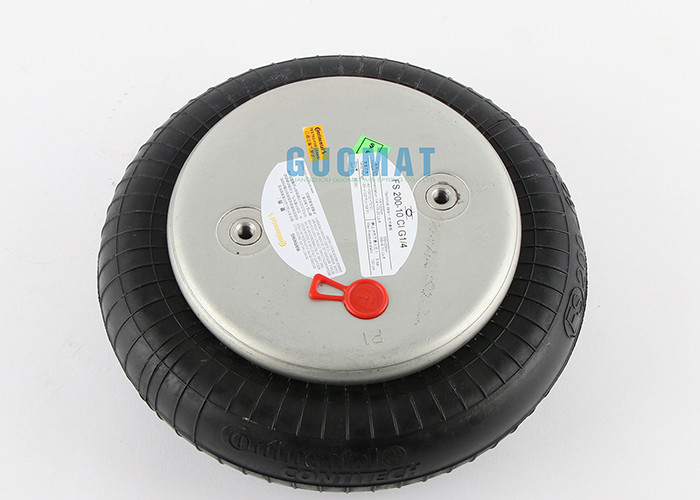

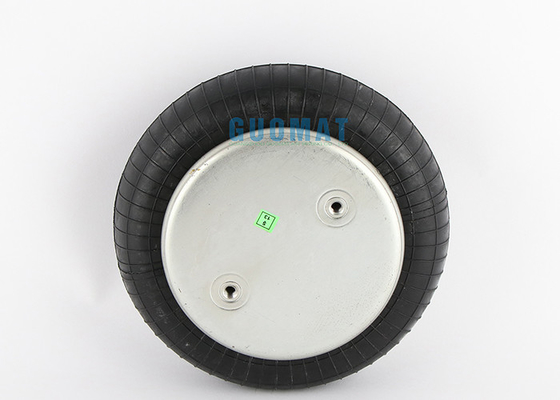

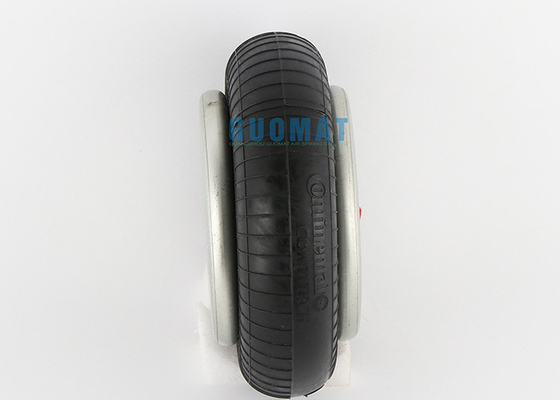

Vis industrielle en acier en caoutchouc des airbags M8 de FS200-10 Contitech

Détails sur le produit:

Lieu d'origine:	LA CHINE
Nom de marque:	Contitech
Certification:	ISO/TS16949:2009
Numéro de modèle:	FS200-10

Conditions de paiement et expédition:

Quantité de commande min:	1pc
Détails d'emballage:	boîte forte de carton ou comme besoin de clients
Délai de livraison:	2-8 jours de travail
Conditions de paiement:	T/T, Western Union, Paypal ou d'autres
Capacité d'approvisionnement:	1000pcs/week

Contact

Description de produit détaillée

Matériel:	Acier en caoutchouc	Contitech:	FS 200-10 1/4
Garantie:	12 mois	Poids:	1,6 kilogrammes
Autre nom:	déclencheur industriel d'air	Capacité de pression:	PA de 0.2-0.8 M
Vis:	M8	Entrée d'air:	G1/4
Mettre en évidence:	Airbags FS200-10 industriels , Airbags industriels en acier en caoutchouc , FS 200-10 1/4 ressort pneumatique industriel

Déclencheur vraiment original industriel d'airbags de ressort pneumatique de FS200-10 Contitech

Description de produit

Fabricant de matériel d'OEM : FS 200-10 CI

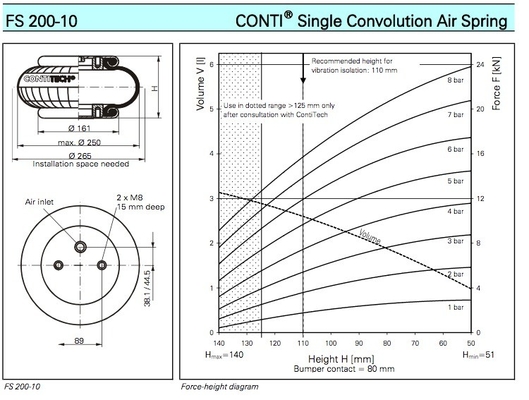

Données techniques

Pressure-0 minimum livre par pouce carré
Force de restauration à la taille minimum<45lbf>
Machine entière weight-4.4LB
Pouces minimum de la conception height-2.01/51 millimètres
Space-9.65 pouces requis/245 millimètres
Stroke-3.9 pouces maximum/99 millimètres
Diamètre supérieur 160mm de plat
Diamètre du couvercle inférieur 160 millimètres
Distance centrale de vis 89 millimètres
La distance de trou d'air entre les écrous est de 44,5 millimètres
trou d'air g1/4
Vissez les dents 2pcsXM8 (de dents)

ISOLEMENT DE VIBRATION DE FS 200-10 – CARACTÉRISTIQUES DYNAMIQUES

Pression p [livres par pouce carré]	40	60	80	100	120	Vol. V [dedans. ³]
Force (charge) F [livres-force]	981	1 530	2 040	2 570	3 090	124
Taux c [lbf/in] de ressort	701	1 000	1 290	1 560	1 870	124
Fréquence naturelle f0 [hertz]	2,7	2,7	2,6	2,5	2,5	124
Taille H de conception : recommandé 4,53 pouces, 3,94 pouces minimum

APPLICATION PNEUMATIQUE DE FS 200-10 – VALEURS CARACTÉRISTIQUES STATIQUES

Force F [livres-force]
Pression p [livres par pouce carré]	40	60	80	100	120	Vol. V [dedans. ³]
H 4,50 po.	939	1440	1920	2430	2950	120
H 4,00 po.	1120	1690	2260	2850	3430	110
H 3,50 po.	1250	1880	2530	3170	3850	96
H 3,00 po.	1370	2050	2760	3460	4170	83
H 2,50 po.	1450	2170	2930	3640	4410	68

DONNÉES D'ORDRE D'ACHAT DE FS 200-10

Type	Entrée d'air	Numéro d'ordre.
Soufflets en caoutchouc seulement	–	62828
avec les plats sertis par replis	1/4 TNP 0 po. excentrical	75229
avec les plats sertis par replis	–	75248

INSTRUCTIONS DE SERVICE DE FS 200-10

	Fil	couple maximal
	2X3/8-16UNC	20 livres-force pi/2.26N.M
1/4NPT	20 livres-force pi/2.26N.M

FS 200-10 comporte :

1, il peut être employé avec la valve de réglage de la hauteur, qui peut toujours maintenir une taille constante pour empêcher des fluctuations de charge.

2, il peut être employé ainsi que le réservoir auxiliaire et la valve de commande de puissance pour obtenir l'excellent effet d'atténuation. Et il peut réduire l'amplitude de résonance.

3, ce ressort pneumatique est simple en structure et facile à installer et démonter.
