Lieu d'origine: | La Chine |
Nom de marque: | GUOMAT |
Certification: | ISO/TS16949:2009 |
Numéro de modèle: | 1B40-6 |
Quantité de commande min: | 1PC |
---|---|
Détails d'emballage: | boîte forte de carton ou comme besoin de clients |
Délai de livraison: | 2-8 jours de travail |
Conditions de paiement: | T/T, Western Union, Paypal ou d'autres |
Capacité d'approvisionnement: | 1000pcs/week |
Matériel: | Acier en caoutchouc | Contitech: | FS 40-6 |
---|---|---|---|
Garantie: | 1 an | Poids net: | 0,91 KILOGRAMMES |
D'autres noms: | Vibration d'air industrielle | Capacité de pression: | 0.2-0.8 MPA |
Dimensions de la boîte: | 16*16*8cm | Marque: | Neutre |
Surligner: | ressort pneumatique de contitech du diamètre 145mm,Ressort pneumatique de contitech de FS 40-6,ressort pneumatique de contitech de deux écrous |

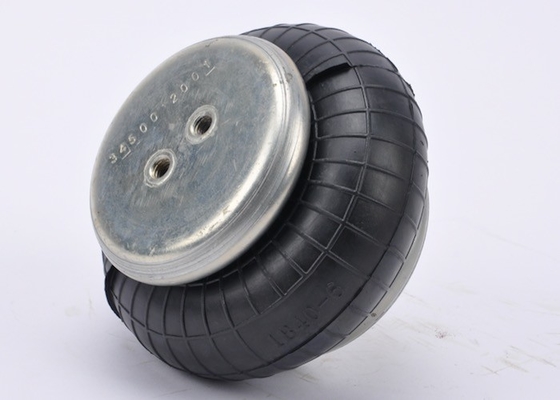

Ressort pneumatique de FS 40-6 Contitech Max Dia le plus de petite taille. 145mm avec deux écrous
Les paramètres GUOMAT1B40-6 techniques remplacent FS 40-6
Écrou de ❶/écrou aveugle
Nombre de vis de plat de capot supérieur : 2 PCs
Nombre de vis de plat du couvercle inférieur : 2 PCs
La distance de l'écrou : 44,5 millimètres
La vis de l'écrou : M8
Le ❷ intoxiquent l'entrée de trou/air/montage d'air
Entrée de trou/air de gaz : G1/8
Le ❸ le couvercle
Diamètre de plat de capot supérieur : 90 millimètres
Diamètre de plat du couvercle inférieur : 90mm
Soufflets en caoutchouc de ❹
Soufflets en caoutchouc par le diamètre : 130 millimètres
Dans 0,7 PAs, diamètre en caoutchouc de soufflets : 145 millimètres
La course fonctionnante : MINUTE 50 millimètres au max 110 millimètres
Les soufflets en caoutchouc conçoivent la taille : 70 millimètres
Bloc de butoir de ❺/bloc de tampon
Sans bloc de butoir
Le ❻ ceignent l'anneau de cercle/ceinture
Sans morceau de cercle de ceinture
Fabricant de matériel d'OEM FS40-6 :
Phoenix |
SP1B04 ; PS 1B04 PS 1B 04 |
Weforma |
WBE100-E1 WBE 100-E1 |
contitech | FS 40-6 |
contitenal |
FS40-6 FS406 |
Données techniques de FS40-6 | |
Pression minimale | 0 barres |
Force de retour à la taille minimale | ≤ 120 N |
Poids global avec plaque de presseur | 0,9 kilogrammes |
Nombre de convolutions | Simple |
Taille gauche | G1/8 |
Longueur de course | 60 MILLIMÈTRES |
Type de cylindre | Norme |
Matériel de monture | Acier |
Isolement de vibration - valeurs caractéristiques dynamiques de FS40-6 | |||||||
Taille H de conception : 90mm recommandés, minimum 70mm | |||||||
Pression p [barre] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
Force (charge) [KN] | 1,7 | 2,3 | 2,8 | 3,4 | 3,8 | 4,4 | 0,5 |
Taux de ressort [N/cm] | 760 | 990 | 1220 | 1480 | 1610 | 1820 | |
Fréquence naturelle [hertz] | 3,5 | 3,3 | 3,3 | 3,3 | 3,2 | 3,2 |
Application pneumatique - valeurs caractéristiques statiques de FS40-6 | |||||||
Force F [kN] | |||||||
Pression p [barre] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
Taille H [millimètre] 60 | 2,6 | 3,5 | 4,3 | 5,2 | 6,1 | 6,9 | 0,3 |
70 | 2,3 | 3,2 | 3,9 | 4,7 | 5,4 | 6,2 | 0,4 |
80 | 2,1 | 2,8 | 3,5 | 4,2 | 4,9 | 5,3 | 0,5 |
90 | 1,7 | 2,2 | 2,8 | 3,4 | 3,9 | 4,4 | 0,5 |
100 | 1,2 | 1,6 | 2 | 2,5 | 3 | 3,4 | 0,6 |
1B 40-6 les soufflets de ci G 1/8 CA dénomment le ressort pneumatique industriel se rapportent à FS 40-6 Contitech :
Compliqué simple,
secteur efficace carré de 40cm,
60 cm Max Stroke,
Plat serti par replis de perle,
Les fils de montage femelles, G1/8 BSPP, ont centré,
Acier
Fabricant : GUOMAT
Max Inflation Pressure
120 livres par pouce carré
Type d'entrée d'air : Métrique
Série : C
Type de soufflets : Compliqué simple
Poids : 2,65 livres.
Fabricant Part Number : 1B40-6
Déclencheur simple d'air de convolution | ||||
Toutes les mesures sont dans le millimètre | ||||
GUOMAT NON. | Contitech NON. | Taille de Min. Design | L'espace d'installation a exigé | Max. Stroke |
1B4060 | FS 40-6 | 50 | 160 | 60 |
1B5050 | FS 50-5 | 51 | 165 | 44 |
1B7070 | FS 70-7 | 51 | 180 | 64 |
1B10010 | FS 100-10 | 51 | 225 | 94 |
1B1209 | FS 120-9 | 50 | 230 | 85 |
1B1210 | FS 120-10 | 51 | 245 | 99 |
1B12012 | FS 120-12 | 51 | 250 | 119 |
1B20010 | FS 200-10 | 51 | 265 | 89 |
1B33011 | FS 330-11 | 51 | 340 | 99 |
1B33014 | FS 330-14 | 51 | 360 | 129 |
1B53011 | FS 530-11 | 51 | 400 | 124 |
1B53014 | FS 530-14 | 51 | 420 | 134 |
1B96012 | FS 960-12 | 63 | 480 | 117 |
1B133011 | FS 1330-11 | 63 | 570 | 107 |
Double déclencheur d'air de convolution | ||||
Toutes les mesures sont dans le millimètre | ||||
GUOMAT NON. | Contitech NON. | Taille de Min. Design | L'espace d'installation a exigé | Max. Stroke |
2B33022 | FD 330-22 | 75 | 340 | 230 |
2B33030 | FD 330-30 | 77 | 355 | 283 |
2B53022 | FD 530-22 | 77 | 400 | 233 |
2B53030 | FD 530-30 | 77 | 415 | 273 |
2B53035 | FD 530-35 | 77 | 420 | 313 |
2B96022 | FD 960-22 | 95 | 490 | 225 |
2B133025 | FD 1330-25 | 92 | 570 | 243 |
Déclencheur triple d'air de convolution | ||||
Toutes les mesures sont dans le millimètre | ||||
GUOMAT NON. | Contitech NON. | Taille de Min. Design | L'espace d'installation a exigé | Max. Stroke |
3B33029 | Pi 330-29 | 110 | 345 | 320 |
3B43032 | Pi 430-32 | 115 | 355 | 315 |
3B53032 | Pi 530-32 | 110 | 410 | 325 |
3B53035 | Pi 530-35 | 115 | 430 | 395 |
3B96034 | Pi 960-34 | 120 | 510 | 335 |
3B133035 | Pi 1330-35 | 120 | 570 | 350 |
