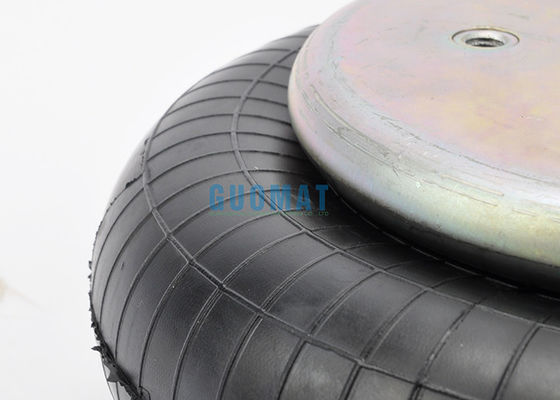

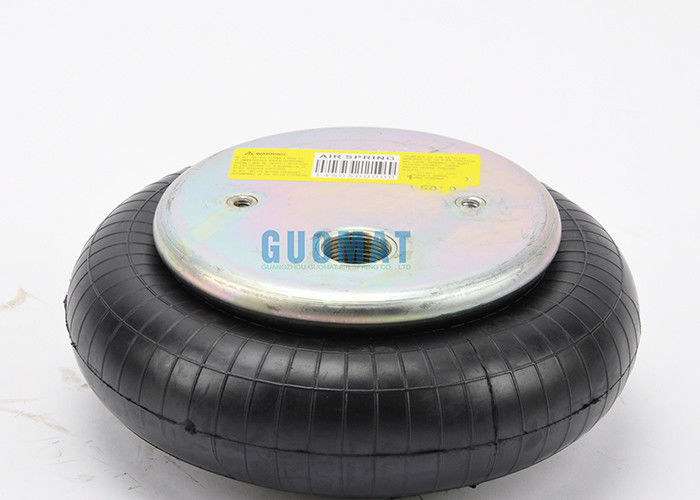

L'air adaptant 3/4 les soufflets en caoutchouc des airbags W01-358-7465 de rite de tour de TNP Firestone dénomment 115

Les soufflets en caoutchouc du ressort pneumatique de Firestone W01-358-7465 dénomment l'air 115 adaptant 3/4 TNP

Fabricant de matériel d'OEM :

Numéro de la pièce de GUOMAT : 1B7465

Numéro de la pièce de Firestone : W013587465

Numéro de la pièce de Firestone : W01-358-7465,

Numéro de la pièce de Firestone : WO13587465,

Numéro de la pièce de Firestone : WO1-358-7465

Numéro de la pièce de Contitech : FS200-10 CI 3/4NPTOS

Numéro de la pièce de Contitech : FS200-10 3/4NPT

Numéro de la pièce de Contitech : FS 200-10

Description de produit

Données techniques

Numéro de la pièce de GUOMAT : 1B7465, beugle le type ressort pneumatique industriel, simple-tour, 200 cm2 de secteur efficace, course maximum de 10 cm, plat serti par replis de perle, le fil interne de support de fil, 3/4 TNP, compensation
Fabricant : Continent de la Chine GUOMAT

Entrée d'air
3/4"
série
C
la plus basse température
-76°F
Température maximale
158 degrés de F
Type de soufflets
Torsion simple
poids
5,07 livres.

Taille comprimée
2,01"
Hauteur maximum de déploiement
5,51"
Le diamètre maximum
9,84"
Pression maximum d'inflation
120 livres par pouce carré
Course maximum
3,5"
Type d'admission
empire

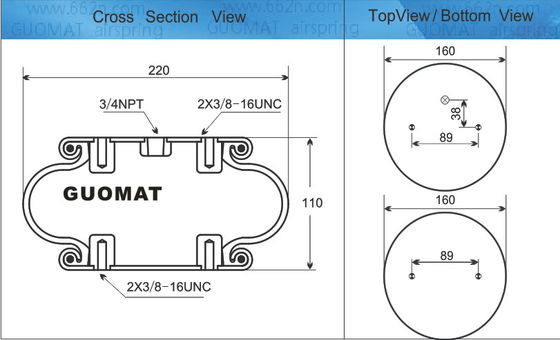

Écrou de ❶/écrou aveugle

Dent de vis de plat de capot supérieur (écrou) : 2 PCs X 3/8-16 ÉCROUS AVEUGLES (5/8 PROFOND)

Distance de centre de vis de plat de capot supérieur : 89 millimètres

Dent de vis de plat du couvercle inférieur (écrou) : 2 PCs X 3/8-16 ÉCROUS AVEUGLES (5/8 PROFOND)

Distance de centre de vis de plat du couvercle inférieur : 89 millimètres

Le ❷ intoxiquent l'entrée de trou/air/montage d'air

Entrée de trou/air de gaz : 3/4 ENTRÉE D'AIR DE TNP

Distance de centre de vis entre le trou de gaz et l'écrou : 44,5 millimètres

Le ❸ le couvercle

Diamètre de plat de capot supérieur : 160 millimètres

Diamètre de plat du couvercle inférieur : 160 millimètres

Soufflets en caoutchouc de ❹

Soufflets en caoutchouc MAX Diameter : 257 millimètres

Diamètre naturel de soufflets en caoutchouc : 220 millimètres

La course fonctionnante : MINUTE 50 millimètres au max 140 millimètres

Hauteur maximum : 140 millimètres

Taille minimum : 50mm

Taille de course : 90mm

Bloc de butoir de ❺/bloc de tampon

Sans bloc de butoir

Le ❻ ceignent l'anneau de cercle/ceinture

Avec le cercle de ceinture : aucun morceaux de cercle de ceinture

• Mn de pression – 0 livres par pouce carré
• Force de retour à la taille minimale –<45lbf>
• Poids global – 4.4LB
• Min. Design Height – 2.01inch/51MM
• Inst.Space requis – 9.65inch/245 millimètres
• Max. Stroke – 3.9inch/99MM

ISOLEMENT DE VIBRATION – CARACTÉRISTIQUES DYNAMIQUES

APPLICATION PNEUMATIQUE – VALEURS CARACTÉRISTIQUES STATIQUES

D'autres genres de ressorts pneumatiques nous modèle peuvent produire :

Style 115 deux soufflets de pli

Écrous aveugles, 3/4 TNP
W01-358-7465 ;

Numéro de la pièce de Firestone : W01-358-7465

Numéro de la pièce de Firestone : WO13587465

Numéro de la pièce de Firestone : WO1-358-7465

Numéro de la pièce de Firestone : W013587465

Numéro de la pièce de Firestone : W01 358 7465

Écrous aveugles, 1/4 TNP
W01-358-7460 ;

Numéro de la pièce de Firestone : W01-358-7460

Numéro de la pièce de Firestone : WO13587460

Numéro de la pièce de Firestone : WO1-358-7460

Numéro de la pièce de Firestone : W013587460

Numéro de la pièce de Firestone : W01 358 7460

Écrous aveugles, 1/4 pare-chocs en caoutchouc de TNP
W01-358-7459 ;

Numéro de la pièce de Firestone : W01-358-7459

Numéro de la pièce de Firestone : WO13587459

Numéro de la pièce de Firestone : WO1-358-7459

Numéro de la pièce de Firestone : W013587459

Numéro de la pièce de Firestone : W01 358 7459

Écrous aveugles, 3/4 pare-chocs en caoutchouc de TNP
W01-358-7458 ;

Numéro de la pièce de Firestone : W01-358-7458

Numéro de la pièce de Firestone : WO13587458

Numéro de la pièce de Firestone : WO1-358-7458

Numéro de la pièce de Firestone : W013587458

Numéro de la pièce de Firestone : W01 358 7458

Anneaux en acier fraisés de perle, 15/8 de boulons, écrous, joints
W01-358-7469 ;

Numéro de la pièce de Firestone : W01-358-7469

Numéro de la pièce de Firestone : WO13587469

Numéro de la pièce de Firestone : WO1-358-7469

Numéro de la pièce de Firestone : W013587469

Numéro de la pièce de Firestone : W01 358 7469

Les écrous aveugles, 3/4 TNP finit (centré)
W01-606-7115 ;

Numéro de la pièce de Firestone : W01-606-7115

Numéro de la pièce de Firestone : WO16067115

Numéro de la pièce de Firestone : WO1-606-7115

Numéro de la pièce de Firestone : W016067115

Numéro de la pièce de Firestone : W01 606 7115

Soufflets en caoutchouc seulement
W01-358-0118 ;

Numéro de la pièce de Firestone : W01-358-0118

Numéro de la pièce de Firestone : WO13580118

Numéro de la pièce de Firestone : WO1-358-0118

Numéro de la pièce de Firestone : W013580118

Numéro de la pièce de Firestone : W01 358 0118

Style : Construction 124 de haute résistance

Écrous aveugles, 1/4 TNP
W01-358-7650 ;

Numéro de la pièce de Firestone : W01-358-7650

Numéro de la pièce de Firestone : WO13587650

Numéro de la pièce de Firestone : WO1-358-7650

Numéro de la pièce de Firestone : W013587650

Numéro de la pièce de Firestone : W01 358 7650

Écrous aveugles, 3/4 TNP
W01-358-7649

Numéro de la pièce de Firestone : W01-358-7649

Numéro de la pièce de Firestone : WO13587649

Numéro de la pièce de Firestone : WO1-358-7649

Numéro de la pièce de Firestone : W013587649

Numéro de la pièce de Firestone : W01 358 7649
