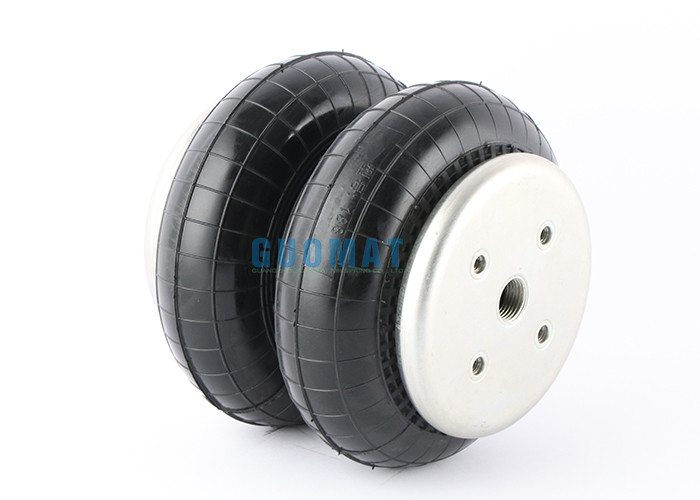

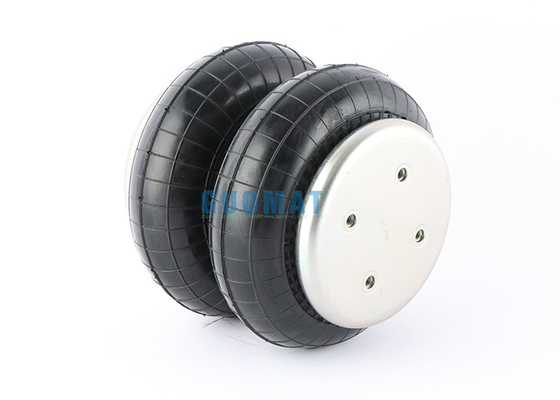

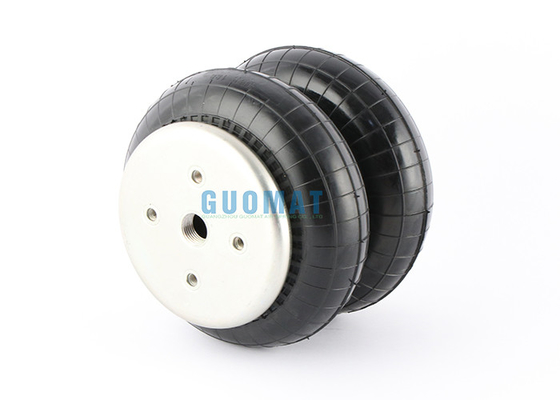

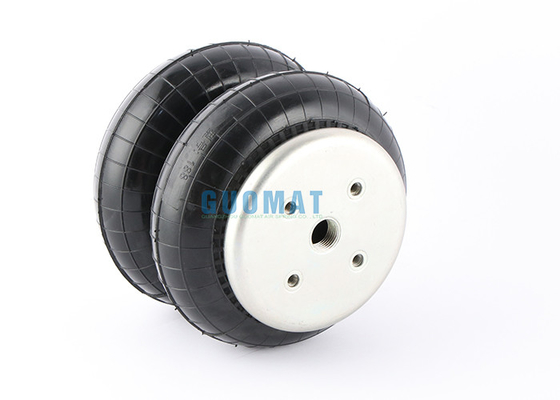

entrée d'air industrielle du déclencheur G1/4 de convolution de ressorts pneumatiques 2B188168 double

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	2B188168

Conditions de paiement et expédition:

Quantité de commande min:	1pc
Détails d'emballage:	boîte forte de carton ou comme le besoin de clients
Délai de livraison:	2-8 jours de travail
Conditions de paiement:	T/T, Western Union, Paypal ou d'autres
Capacité d'approvisionnement:	1000pcs/week

Contact

Description de produit détaillée

Matériel:	Couvercle en acier, soufflets en caoutchouc	GUOMAT NON.:	2B188168
Trou de gaz:	G1/4	Dent de vis:	4pcs de M8
Distance de centre de vis:	70 millimètres	Diamètre de couvercle:	135 millimètres
Capacité de pression:	0.2-0.8 M Pa	course:	75~230 millimètres
Les boulons numérotent:	4 PCs
Mettre en évidence:	Ressorts pneumatiques industriels de double convolution , Ressort pneumatique industriel d'entrée de l'air G1/4 , Double airbag de soufflet

Entrée d'air industrielle du déclencheur G1/4 de convolution de ressorts pneumatiques de no. 2B188168 de GUOMAT double

Beaucoup de fabricants de matériel d'OEM de no. 2B188168 de GUOMAT :

SOUFFLET NON.	COMPLET NON.
No. 2B188168 de GUOMAT	No. 2B188168 de GUOMAT
CONTITECH 603 N	BOSCH 822419042
CÂBLE 26 DE FIRESTONE	CONTITECH FD120-17
FIRESTONE W01 358 0142 FIRESTONE W013580142	DUNLOP 2682 030000
PIRELLI 26	DUNLOP (FRANC) TELLEMENT 8201
PHOENIX 2B O7 R PHOENIX 2B07 R	FESTO EB-215-155
AIRKRAFT 114050	GOODYEAR 2B 7-540
	NORGREN PM/31082 (8x2)
	PIRELLI T26 84181
	TAUREAU KF 218
	WEFORMA WBZ 300-E1
	AIRKRAFT 113053

Écrou de ❶/écrou aveugle

Dent de vis de plat de capot supérieur (écrou) : 4 PCs X M8X1.25

Distance de centre de vis de plat de capot supérieur : 70 millimètres

Dent de vis de plat du couvercle inférieur (écrou) : 4 PCs X M8X1.25

Distance de centre de vis de plat du couvercle inférieur : 70mm

Le ❷ intoxiquent l'entrée de trou/air/montage d'air

Entrée de trou/air de gaz : G1/4

Le ❸ le couvercle

Diamètre de plat de capot supérieur (largeur) : 135 millimètres/5,31 pouces

Diamètre de plat du couvercle inférieur (largeur) : 135 millimètres/5,31 pouces

Numéro de plaque de capot supérieur : 3450

Numéro de plaque du couvercle inférieur : 3436

Soufflets en caoutchouc de ❹

Diamètre naturel de soufflets en caoutchouc : 189 millimètres

Taille naturelle de soufflets en caoutchouc : 177 millimètres

Taille comprimée : 79 millimètres/3,12 pouces

Taille de conception : 178mm-203mm/7-8 pouces

Diamètre maximum : 218 millimètres/8,6 pouces

Soufflets # NON : 26

Bloc de butoir de ❺/bloc de tampon

Sans bloc de butoir

Le ❻ ceignent l'anneau de cercle/ceinture

Avec le cercle de ceinture : On rapièce du cercle de ceinture

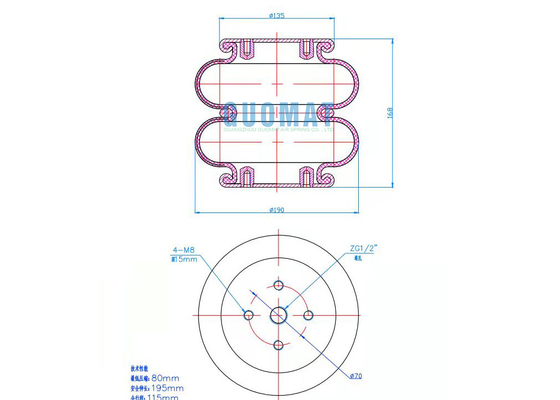

Données techniques de détail à la photo ci-dessous

	Numéro d'ordre.
Soufflets en caoutchouc seulement	60221
avec les plats sertis par replis, 3/4 entrée d'air de TNP 0 po. excentrical	75967

Isolement de vibration - valeurs caractéristiques dynamiques

Taille H de conception : recommandé 7,48 pouces, 6,89 pouces minimum
Pression p [livres par pouce carré]	40	60	80	100	120	Vol. V [in.3]
Force (charge) [livres-force]	778	1210	1640	2060	2460
Taux de ressort [lbf/in.]	311	492	673	854	1040	232
Fréquence naturelle [hertz]	2,1	2,0	2,0	2,0	2,0

Application pneumatique - force statique F [kN] caractéristiques de valeurs

Force F [livres-force]
Pression p [livres par pouce carré]		40	60	80	100	120	Vol. V [in.3]
Taille H [dedans.]	8,0	681	1070	1440	1820	2180	240
	7,0	885	1340	1790	2260	2710	220
	6,0	1070	1580	2110	2650	3170	200
	5,0	1210	1790	2390	3000	3570	170
	4,0	1330	1970	2640	3310	3910	140
	3,0	1420	2120	2840	3560	4160	120
