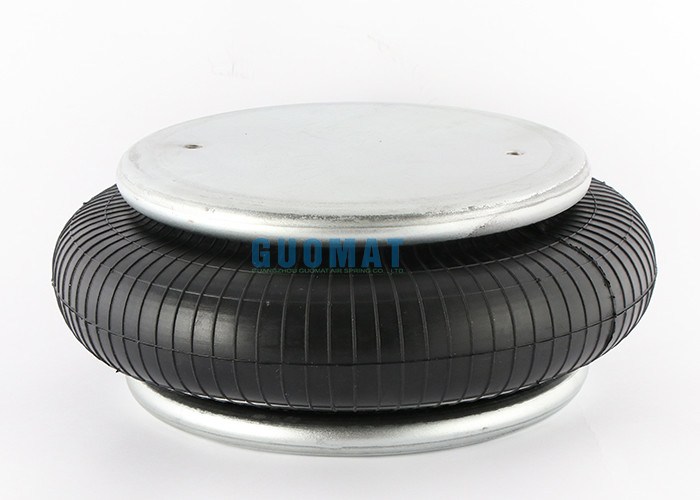

Sac simple industriel du ressort pneumatique de W01-358-7012 Firestone W01-358-0134

Sac simple industriel du ressort pneumatique de W01-358-7012 Firestone W01-358-0134

Fabricant de matériel d'OEM de croix de GUOMAT 1B5330B-3/4 :

Numéro de la pièce de GUOMAT : 1B5330B-3/4

Numéro de commande de Firestone : W01-358-7012/

Numéro de commande de Firestone : WO13587012/

Numéro de commande de Firestone : WO1-358-7012/

Numéro de commande de Firestone : W013587012/

Numéro de commande de Firestone : W01 358 7012

Numéro de la pièce de Firestone : W01-358-7012/

Numéro de la pièce de Firestone : WO13587012/

Numéro de la pièce de Firestone : WO1-358-7012/

Numéro de la pièce de Firestone : W013587012/

Numéro de la pièce de Firestone : W01 358 7012

Les soufflets de Firestone numérotent : 19

Numéro de la pièce de Contitech : OS B DE CI 3/4 TNP DE FS 330-11

Numéro de la pièce de Contitech : CI 3/4 TNP DE FS 330-11

Numéro de la pièce de Contitech : FS330-11 CI 3/4 TNP

Également connu en tant que : 79114,

Numéro de la pièce de Contitech : FS330-11CI3/4NPTOSB

Numéro de la pièce de Goodyear : 1B12-300/

Numéro de la pièce de Goodyear : 1B12 300/

Numéro de la pièce de Goodyear : 1B12300/

Numéro de la pièce de Goodyear : 1B12-313

Numéro de la pièce de Goodyear : 1B12 313

Numéro de la pièce de Goodyear : 1B12313

Les soufflets de Goodyear numérotent : 578-91-3-301/

Les soufflets de Goodyear numérotent : 578 91 3 301/

Les soufflets de Goodyear numérotent : 578913301

Numéro de la pièce de triangle : 4474

Les soufflets de triangle numérotent : 6374

Nombre de la Hollande (Neway) : 905-57-226

Caractéristiques de GUOMAT 1B5330B-3/4 et données techniques

1. Taille comprimée : 2,12
2. Diamètre de plat de capot supérieur : 9,00 pouces/231mm
3. Nombre inférieur de piston : 3212 ou 3183
4. Diamètre de plat du couvercle inférieur : 9,00 pouces/231mm
5. Distance de centre de vis : 157,5 millimètres
6. Trou de gaz de distance entre l'écrou 73 millimètres
7. Dent de vis de plat de capot supérieur (écrou) : 2pcsX 3/8-16UNC
8. Dent de vis de plat du couvercle inférieur (écrou) : 2pcsX 3/8-16UNC
9. Soufflets en caoutchouc MAX Diameter (diamètre maximum) : 12,9 pouces/325 millimètres
10. Diamètre naturel de soufflets en caoutchouc 300 millimètres
11. La course fonctionnante : Max 160 millimètres à la MINUTE 55 millimètres
12. Taille comprimée : 2,12 pouces/105 millimètres
13. Entrée de trou/air de gaz : 3/4 N P.T.F.

Capacité de chargement à 20 psig : lbsf 1 300

Capacité de chargement à 60 psig : lbsf 3 900

Capacité de chargement à 90 psig : lbsf 5 850

Température de fonctionnement : 57Cº à -54Cº

Taille de pouce de ressort pneumatique W01-358-7012 :

Diamètre maximum @ 100 psig (pouce)
12,9
Hauteur maximum (pouce)
5,5
Course maximum (pouce)
3,5
Taille utilisable minimum (pouces)
2
Force 80PSI à la course de 1 pouce (livres)
6720
80 livres par pouce carré de force (livres) à une course de 3 pouces
3730
Poussée maximum pour la course maximum @ 80PSI (livres)
2630
Nombre prolongé de style de taille de correspondance de style (montures semblables)
19-.75
matériel
ligne 2-layer standard

Type de plat de perle
3
Centre sans visibilité d'écrou (pouce)
6,2
Compensation gauche de ligne centrale sans visibilité d'écrou (pouce)
2,88

Description de produit de GUOMAT 1B5330B-3/4 :

L'amortisseur de ressort pneumatique peut seulement pousser les soufflets vers l'objet, autrement il doit être équipé d'un limiteur de course à l'extrémité de la course, autrement les soufflets seront surchargés
• Afin de presser l'amortisseur de ressort pneumatique à la taille minimum, une force remise à zéro est exigée. Habituellement, ceci est réalisé en appliquant une charge
• La surface d'appui entière des plats supérieurs et inférieurs de l'amortisseur de ressort pneumatique doit être employée pour absorber la force
• Avant de démonter l'amortisseur de ressort pneumatique, l'air interne doit être libéré pour empêcher des accidents et le dommage corporel
• Lors du fonctionnement, l'amortisseur en caoutchouc de ressort pneumatique ne doit pas être en contact avec d'autres pièces

L'autre ressort pneumatique semblable emploient les mêmes soufflets :

Écrous aveugles, 3/4 TNP, pare-chocs

W01-358-7012

Numéro de la pièce de Firestone : W01-359-7011

Numéro de la pièce de Firestone : WO13597011

Numéro de la pièce de Firestone : WO1-359-7011

Numéro de la pièce de Firestone : W013597011

Numéro de la pièce de Firestone : W01 359 7011

Anneaux en acier fraisés de perle, 15/8 boulons, écrous, joints

W01-358-7023

Numéro de la pièce de Firestone : W01-359-7023

Numéro de la pièce de Firestone : WO13597023

Numéro de la pièce de Firestone : WO1-359-7023

Numéro de la pièce de Firestone : W013597023

Numéro de la pièce de Firestone : W01 359 7023

Soufflets en caoutchouc seulement

W01-358-0134

Numéro de la pièce de Firestone : W01-359-0134

Numéro de la pièce de Firestone : WO13590134

Numéro de la pièce de Firestone : WO1-359-0134

Numéro de la pièce de Firestone : W013590134

Numéro de la pièce de Firestone : W01 359 0134

Fabricant de matériel Cross d'OEM :
