| Lieu d'origine: | Guangdong, Chine |
| Nom de marque: | GUOMAT |
| Certification: | ISO/TS16949:2009 |
| Numéro de modèle: | 220-10 |
| Quantité de commande min: | 6PCS |
|---|---|
| Prix: | $59.9-69.9/pc |
| Détails d'emballage: | Boîte forte de carton ou comme le besoin de clients |
| Délai de livraison: | 2-8 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 1000pcs/week |
| Nom de produit: | Double ressort de suspension compliqué d'air | Matériel de ressort: | Caoutchouc + Acier |
|---|---|---|---|
| Garantie: | 1 an | Type de ressort: | Type aéré |
| Max Dia en caoutchouc.: | 250mm | Diamètre de plat.: | 161mm |
| Taille de emballage: | 24*24*24cm | Type de trou de gaz: | 1/4NPTF, G 3/4 |
| Surligner: | ressort pneumatique de 161mm Dia. Industrial,Compliqué simple industriel de ressort pneumatique,Ressort pneumatique industriel de Contitech FS 200-10 |
||
Contitech FS 200-10 ci de style continental de soufflets, seul ressort pneumatique compliqué industriel
Spécifications produit
L'OS de ci G1/4 G3/4 de FS 200-10, beuglent le ressort pneumatique industriel de Stype, compliqué simple, 200cm Aiea efficace carré, 89 millimètres Max Stroke, plat serti par replis de perle, fils de montage femelles
Données techniques de ressort pneumatique de FS 200-10
Données de couvercle de FS 200-10
Diamètre de plat de capot supérieur : 161mm
Entre la distance filetée de trou : 89mm
Entre le trou et la distance filetés de trou d'air : 38.1/44.5mm
Diamètre de plat du couvercle inférieur : 161mm
Écrous aveugles de FS 200-10
Vissez (écrous) du plat de capot supérieur : 2XM8
Vissez (écrous) du plat du couvercle inférieur : 2XM8
Vissez (écrous) la profondeur M8 : 15mm
M8=25Nm
Soufflets en caoutchouc de FS 200-10
Soufflets en caoutchouc MAX Diameter : 250mm
Course fonctionnante de FS 200-10
La course fonctionnante : 51mm~140mm
La hauteur maximum : 140mm
La taille minimum : 51mm
La taille comprimée : 89mm
Entrée d'air de FS 200-10/trou de gaz
Entrée d'air/trou de gaz : G 1/4 G 3/4
G 1/4=25 nanomètre
G 3/4=25 nanomètre
Ordre Infromation
| NON. | Type | Numéro d'ordre. |
| 1 | Soufflet en caoutchouc | --- |
| 2 |
Avec l'entrée supérieure de plat et d'air G3/4 L'excentricité d'orifice d'entrée est 38.1mm |
--- |
| 3 |
Avec l'entrée supérieure de plat et d'air G1/4 L'excentricité d'orifice d'entrée est 44.5mm |
--- |
| 4 | Avec le plat, le bloc de tampon et l'entrée G1/4 supérieurs le port d'air, excentricité d'orifice d'entrée est 44.5mm |
--- |
| 5 | Avec la plaque d'acier inoxydable, entrée d'air G3/4 la bouche, excentricité d'orifice d'entrée est 38.1mm |
--- |
Paramètre technique
Min Pressure : 0 barres
Force de restauration à la taille minimum : ≤ 200 N
Poids total (couvercle y compris) : 2,3 kilogrammes
Applications d'isolement de vibration - valeurs propres dynamiques
Taille H de conception : 110 millimètres ont recommandé, minimum de 90 millimètres
| Pression P [barre] | 3 | 4 | 5 | 6 | 7 | 8 | Volume V [l] |
| Force (charge) F [KN] | 5,5 | 7,5 | 9,6 | 11,9 | 14,0 | 15,7 | 2,7 |
| Rigidité de ressort [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2,7 |
| Fréquence naturelle [hertz] | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,7 |
Applications pneumatiques - valeurs propres statiques
Force F [KN]
| Pression P ］ de barre de ［ | 3 | 4 | 5 | 6 | 7 | 8 | ［du volume V je］ | |
| ］ De millimètre de ［de la taille H | 120 | 4,5 | 6,2 | 8,2 | 10,4 | 12,1 | 13,8 | 2,8 |
| 110 | 5,5 | 7,5 | 9,6 | 11,9 | 14,0 | 15,7 | 2,6 | |
| 100 | 6,3 | 8,6 | 11,0 | 13,4 | 15,5 | 17,5 | 2,4 | |
| 90 | 7,0 | 9,4 | 12,1 | 14,6 | 17,0 | 19,2 | 2,2 | |
| 80 | 7,6 | 10,2 | 13 | 15,7 | 18,2 | 20,6 | 1,9 | |
| 70 | 8,1 | 10,9 | 13,6 | 16,5 | 19,3 | 21,9 | 1,6 | |
| 60 | 8,5 | 11,3 | 14,2 | 17,1 | 20,1 | 23,0 | 1,3 | |
Introduction du ressort pneumatique en caoutchouc de Contitech
Le ressort pneumatique en caoutchouc sont très utilisé dans l'équipement de fabrication du papier, les machines en cuir, la table vibrante, l'équipement de textile, l'exploitation, les machines et d'autres industries. Le ressort pneumatique en caoutchouc utilisé dans l'équipement industriel sont rudement divisés en ressorts pneumatiques à une seule couche, de double-couche, et de trois-couche selon le nombre de couches de leurs corps en caoutchouc.
Quand les travaux en caoutchouc d'airbag, la cavité intérieure est remplis d'air comprimé pour former une colonne d'air comprimé. Avec l'augmentation de la charge de vibration, la taille des diminutions de ressort, le volume de la cavité intérieure diminue, la rigidité des augmentations de ressort, et la section de roulement efficace des augmentations intérieures de colonne d'air de cavité, et la portance des augmentations de ressort actuellement. Quand la charge de vibration diminue, la taille des augmentations de ressort, le volume des augmentations intérieures de cavité, la rigidité des diminutions de ressort, la section de roulement efficace des diminutions intérieures de colonne d'air de cavité, et la portance des diminutions de ressort. De cette façon, dans la course efficace du ressort pneumatique, la taille, le volume intérieur de cavité, et la portance du ressort pneumatique ont la transmission douce et flexible avec l'augmentation et la diminution de la charge de vibration, et le contrôle à haute efficacité de l'amplitude et de la charge de vibration se produit. La rigidité et la portance du ressort peuvent également être ajustées en augmentant ou en diminuant la quantité d'inflation, et une chambre à air auxiliaire peut également être jointe pour réaliser l'ajustement automatique.

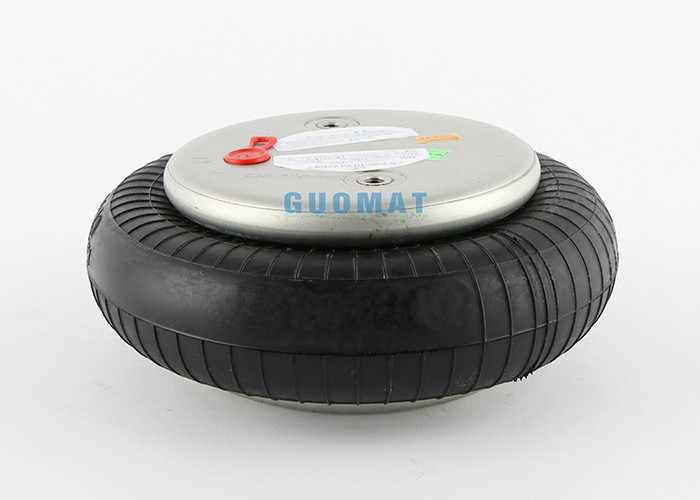

Image de produit
