| Lieu d'origine: | Guangdong, Chine |
| Nom de marque: | GUOMAT |
| Certification: | ISO/TS16949:2009 |
| Numéro de modèle: | CI FS40-6 |
| Quantité de commande min: | 6PCS |
|---|---|
| Prix: | $49.9-59.9/pc |
| Détails d'emballage: | Boîte forte de carton ou comme le besoin de clients |
| Délai de livraison: | 2-8 jours de travail |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 1000PCS/Week |
| Matériel: | En caoutchouc et en acier | Garantie: | 12 mois |
|---|---|---|---|
| Contitech: | FS 40-6 | Phoenix: | SP1B04 |
| Fonction: | Réduisez le choc | Entrée d'air: | G1/8 |
| Soufflet en caoutchouc: | MAXIMUM 145 millimètres | Weforma: | WBE100-E1 |
| Surligner: | Ressort pneumatique industriel convoluté simple,ressort pneumatique industriel Contitech FS 40-6,ressort pneumatique industriel SP1B04 |
||

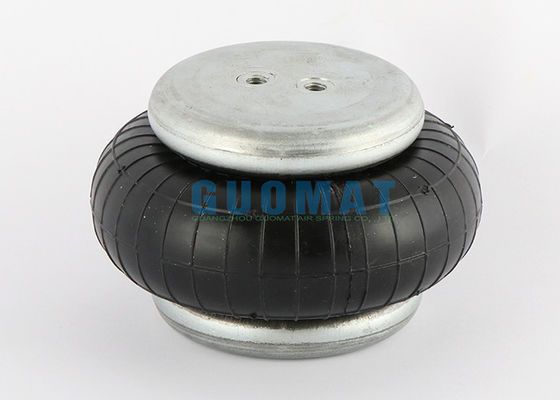

Ressort pneumatique industriel alambiqué simple Contitech FS 40-6 CI avec trou de gaz G1/8
Description du produit
|
CONTITECH |
FS 40-6 1/8 M8 |
|
PHÉNIX |
SP1B04 |
|
WEFORMA |
WBE100-E1 |
Nom du produit : Ressort pneumatique
Lieu de production : GuangDong, Chine
Garantie : 1 an de garantie
Matière : Caoutchouc Naturel et Acier
Paquet : Carton brun solide
Champ d'application : équipements sportifs, instruments de précision,
Équipement expérimental, équipement de banc d'essai, etc.
Portée : 50-500 KG
Ressort pneumatique GUOMAT
La technologie de ressort pneumatique est appliquée à l'absorption des chocs des équipements industriels, ce qui peut améliorer efficacement l'efficacité de fonctionnement de l'équipement et la durée de vie en toute sécurité de l'équipement.Les ressorts pneumatiques n'ont pas de tiges de commande internes, de pistons ou de joints coulissants comme les ressorts en acier ordinaires, ce qui réduit considérablement le coût d'utilisation des vérins d'actionnement ou hydrauliques et offre davantage d'avantages économiques aux clients.
Caractéristiques : faible coût, large gamme de spécifications ;longue durée de vie, pas d'entretien ni de lubrification, pas de joystick ni de piston interne ;pas d'effet de frottement, média souple ;capacité de flexion, capacité de charge latérale, hauteur d'origine compacte.
Données techniques FS 40-6
Diamètre de la plaque de couverture supérieure : 90 mm
Diamètre de la plaque de couverture inférieure : 90 mm
Distance entre la vis et le trou d'air : 20 mm
Entraxe entre les vis du couvercle inférieur : 20 mm
Vis de la plaque de couverture supérieure (écrou) Dent : 1XM8X1.25
Vis de plaque de couverture inférieure (écrou) dent : 2XM8X1.25
Trou de gaz : G1/8
Diamètre maximum du soufflet en caoutchouc : Max.145mm
La course de travail : MAX 110 mm à MIN 50 mm
Hauteur maximale : 110 mm
Hauteur minimale : 50 mm
Hauteur de compression : 60 mm
Fabricant d'équipement d'origine OEM
Contitech FS 40-6 CI
ContitechFS 40-6 M8
ContitechFS40-6 CI G1/8
ContitechFS 40-6 CI G1/8 M8
PhénixSP 1B04
Phénix SP1B04
Phénix SP 1B 04
WeformaWBE100-E1
Weforma WBE 100 E1
Weforma WBE 100-E1
Pression min.------0 bar
Force de retour à min.height-------≤120N
Poids total avec plaques serrées ------------- 0,9 kg
Isolation des vibrations - Valeurs caractéristiques dynamiques
-------Hauteur de conception H : 90 mm recommandé, minimum 70 mm
|
Pression P ［bar］ |
3 |
4 |
5 |
6 |
sept |
8 |
Tome V［I］ |
|
Force (charge) ［KN］ |
1.7 |
2.3 |
2.8 |
3.4 |
3.8 |
4.4 |
0,5 |
|
Taux de ressort［N/cm］ |
760 |
990 |
1220 |
1480 |
1610 |
1820 |
|
|
Fréquence naturelle［Hz］ |
3.5 |
3.3 |
3.3 |
3.3 |
3.2 |
3.2 |
Application pneumatique - Valeurs caractéristiques statiques
Force (kN)
|
Pression P ［bar］ |
3 |
4 |
5 |
6 |
sept |
8 |
Tome V［I］ |
|
|
Hauteur H［mm］ |
100 |
1.2 |
1.6 |
2.0 |
2.5 |
3.0 |
3.4 |
0,6 |
|
90 |
1.7 |
2.2 |
2.8 |
3.4 |
3.9 |
4.4 |
0,5 |
|
|
80 |
2.1 |
2.8 |
3.5 |
4.2 |
4.9 |
5.3 |
0,5 |
|
|
70 |
2.3 |
3.2 |
3.9 |
4.7 |
5.4 |
6.2 |
0,4 |
|
|
60 |
2.6 |
3.5 |
4.3 |
5.2 |
6.1 |
6.9 |
0,3 |
|
Autre ressort d'aide à l'air monocouche
|
Numéro GUOMAT |
1B7070 |
1B5010 |
1B1209 |
|
Référence croiséeNuméro de référence |
Contotech:FS 70-7 Phénix : SP1B05 Bosch : 822419002 Festo : EB-165-65 Weforma : WBE200-E1 |
Firestone : W01-358-7731 |
Firestone : W01-M58-6165 Contitech:FS120-9 Dunlop(FR):8''x1 s08101 Bosch : 822419003 Festo : EB-215-80 Norgren:PM/31081,(8x1) Weforma : WBE300-E1 Airtech: 140293 Airtech: 140293 Mégatech : 1S12 |
