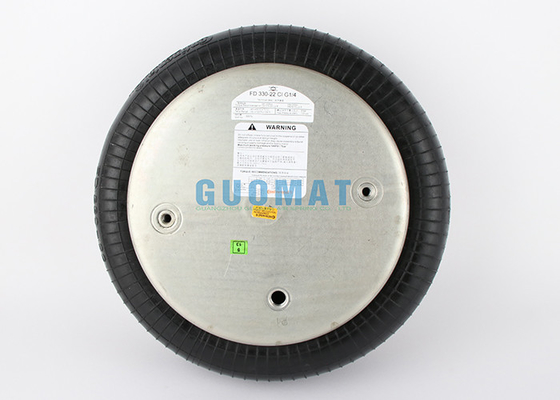

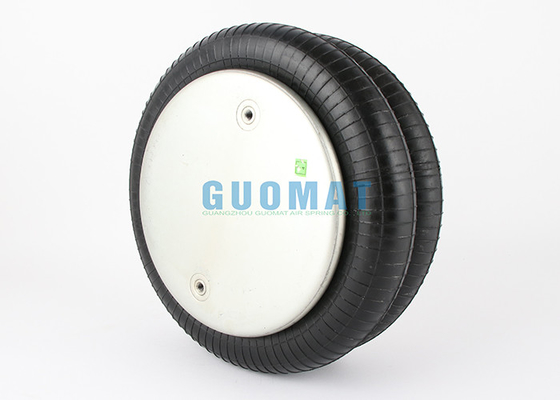

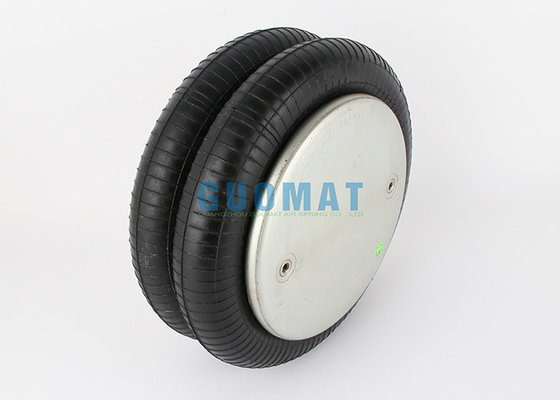

Contitech FD 330-22 CI Caoutchouc Ressort Pneumatique Double Convolution Air Actionneur G1/4 Raccord D'air

Contitech FD 330-22 CI Caoutchouc Ressort Pneumatique Double Convolution Air Actionneur G1/4 Raccord D'air

Contitech FD 330-22 CI Caoutchouc Ressort Pneumatique Double Convolution Air Actionneur G1/4 Raccord D'air
Contitech FD 330-22 CI Rubber Air Spring Double Convolution Air Actuator G1/4 Air Fitting
Contitech FD 330-22 CI Caoutchouc Ressort Pneumatique Double Convolution Air Actionneur G1/4 Raccord D'air
Détails sur le produit:
Lieu d'origine: Guangdong, Chine
Nom de marque: GUOMAT
Certification: ISO/TS16949:2009
Numéro de modèle: FD330-22
Conditions de paiement et expédition:
Quantité de commande min: 6 pièces
Prix: $59.9-159.9/pc
Détails d'emballage: Boîte en carton solide ou selon les besoins des clients
Délai de livraison: 2-8 jours ouvrables
Conditions de paiement: LC, T/T, Western Union
Capacité d'approvisionnement: 1000PCS/SEMAINE
Contact
Description de produit détaillée
Matériel: Caoutchouc et acier garantie: 12 mois
Échantillon et OEM: Disponible Opération: Rempli de gaz
Numéro FEO: FD 330-22CI Lester: 4.8Kg
Trou de gaz: G1/4 Suspension pneumatique: Ressort pneumatique Contitech
Mettre en évidence:

Ressort pneumatique en caoutchouc Contitech FD 330-22

,

ressort pneumatique en caoutchouc à double convolution

Contitech FD 330-22 CI Actionneur pneumatique à double convolution G1/4 Ressort pneumatique en caoutchouc



Description détaillée pourContitech FD330-22

Fabricant: Contitech

Référence : FD 330-22 CI G1/4

Garantie : 12 mois

Matériel: Caoutchouc et Acier

La couleur noire

Paiement : LC/TT/Western Union/PayPal

Paquet: Carton brun solide

Délai de livraison : environ 2 à 8 jours ouvrables après réception de votre paiement.

Méthode d'expédition : par mer, par avion, par exprès (DHL/UPS/EMS/Fedex)



données techniques

1

Dent de vis supérieure (écrou)

2xM8-15mm

2

Diamètre de la plaque de couverture supérieure

228mm

3

Diamètre de la plaque de couverture inférieure

228 millimètres

4

Entraxe des vis

157,5 millimètres

5

Trou de gaz

G1/4

6

Dent de vis inférieure (écrou)

2xM8-15mm

sept

Diamètre MAX du soufflet en caoutchouc

325 millimètres

8

Le coup

75-305 millimètres

9

Poids total avec plaques serrées

4,8 kg

dix

Largeur de montage requise

340mm



Isolation des vibrations – valeurs caractéristiques dynamiques
Hauteur de conception H : recommandée 240 mm, minimum 220 mm

Pression P ［bar］ 3 4 5 6 sept 8 Tome V［I］
Force (charge) ［KN］ dix 13.3 16.7 20.6 24.1 27,6 12
Taux de ressort［N/cm］ 156 190 221 252 283 314
Fréquence naturelle ［Hz］ 2.0 1.9 1.8 1.8 1.7 1.7



Application pneumatique – valeurs caractéristiques statiques
Force F [kN]

Pression P ［bar］ 3 4 5 6 sept 8 Tome V［I］
Hauteur H［mm］ 265 7,97 10.8 13.5 16.9 19.7 22,7 13
220 11.3 15.2 18.9 23.1 26,9 30,8 11
180 13.6 18.2 22,7 27,5 32 36,5 8.8
140 15.4 20,5 25,5 31.1 36.3 41.3 6.8
100 16.8 22.1 27,8 34.1 39,8 45 4.8



Instructions d'entretien

M8 : 25 Nm max.

G1/4:max.25Nm



Types courants de ressorts pneumatiques à double enroulement

FD 330-22 363 ;FD330-22 363

FD 330-22 472 ;FD330-22 472
FD 330-22 471 ;FD330-22 471
FD 330-22 500 ;FD330-22 500
FD 330-22 313 ;FD330-22 313
FD 330-22 337 ;FD330-22 337
FD 330-22 318 ;FD330-22 318
FD 330-22 346 ;FD330-22 346
FD 330-22 364 ;FD330-22 364
FD 330-22 365 ;FD330-22 365
FD 330-22 366 ;FD330-22 366
FD 330-22 367 ;FD330-22 367
FD 330-22 331 ;FD330-22 331
FD 330-22 368 ;FD330-22 368
FD 330-22 327 ;FD330-22 327
FD 330-22 343 ;FD330-22 343
FD 330-22 334 ;FD330-22 334


Chaque ressort pneumatique standard se compose de 4 couches

•La couche intérieure qui contient en fait l'air.

• La première couche de caoutchouc renforcé de tissu appliquée

sous un angle spécifique.

• La deuxième couche de caoutchouc renforcé de tissu qui

est posé à un angle spécifique par rapport à la première couche.

•La housse pour protéger les nappes de biais.


Contitech FD 330-22 CI Caoutchouc Ressort Pneumatique Double Convolution Air Actionneur G1/4 Raccord D'air 0Contitech FD 330-22 CI Caoutchouc Ressort Pneumatique Double Convolution Air Actionneur G1/4 Raccord D'air 1
