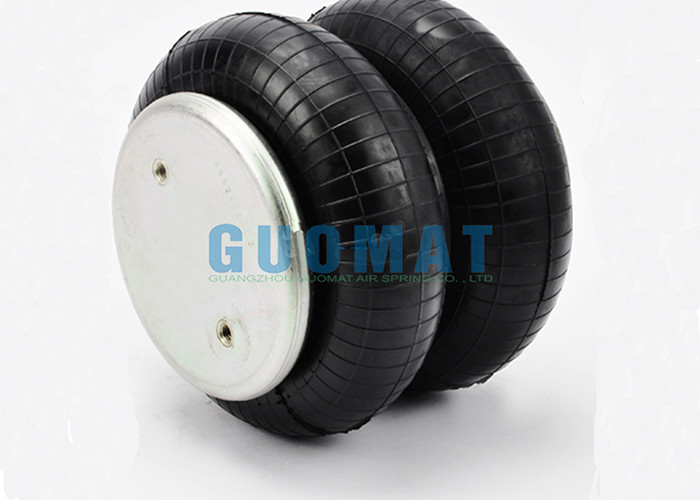

Actuateur d'air à double enroulement Weforma WBZ 100-E1
Description du produit
Les ressorts d'air Weforma sont un type de ressort d'air fabriqué par Weforma Deceleration Technology GmbH.Ces ressorts d'air sont conçus pour diverses applications et offrent des caractéristiques telles que l'isolation des vibrations, absorption et décélération.
Nous formons le printemps aérien WBZ100
Nous formons le printemps de l'air WBZ 100
Nous formons le printemps aérien WBZ100-E1
Nous formons le printemps aérien WBZ 100-E1
Nous formons le printemps aérien WBZ100E1
Le moteur de l'appareil est équipé d'un moteur à air comprimé
Données techniques
Précipitation minimale: 0 bar
Force de retour à hauteur minimale: ≤ 200N
Poids total avec plaques serrées: 1,1 kg
Diamètre de la plaque de couverture: 90 mm
Diamètre extérieur maximal: 145 mm
Espace d'installation nécessaire: 160 mm
La taille maximale: 170 mm.
La taille minimale: 70 mm
Forage à filetage: M8,15 mm de profondeur
Trou d'air: G1/8
Distance centrale entre le trou fileté et le trou d'air: 20 mm
Application pneumatique - valeurs des caractéristiques statiquesForce
F [kN]
| Pression P |
(barres) |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. (l) |
| Hauteur H (mm) |
160 |
1.1 |
1.6 |
2.0 |
2.4 |
2.8 |
3.2 |
1.2 |
| 140 |
1.6 |
2.2 |
2.8 |
3.3 |
3.9 |
4.5 |
1.1 |
| 120 |
2.0 |
2.7 |
3.4 |
4.1 |
4.8 |
5.5 |
0.9 |
| 100 |
2.3 |
3.1 |
4.0 |
4.8 |
5.6 |
6.4 |
0.7 |
| 80 |
2.6 |
3.5 |
4.5 |
5.4 |
6.3 |
7.1 |
0.6 |
Nous avons formé une source d'air.
Plage de température et de pression:Les ressorts d'air Weforma sont utilisables dans une plage de température de -40°C à +130°C et peuvent supporter des pressions allant jusqu'à 16 bar.
Applications:Les ressorts d'air Weforma avec vannes latérales de remplissage sont couramment utilisés comme éléments uniques pour l'isolation et l'absorption des vibrations dans des équipements tels que les compresseurs d'air, les générateurs et les presses.
Compatibilité:Les ressorts d'air Weforma sont compatibles avec une gamme d'applications industrielles, y compris les constructeurs de carrosserie, les systèmes de suspension et les machines industrielles.
Compatibilité avec l'huile:En règle générale, les ressorts d'air Weforma ne doivent pas être exposés à des huiles minérales, des huiles d'ester synthétiques et des solvants.
Variantes du produit:Weforma propose différentes variantes de ressorts pneumatiques, y compris ceux avec des broches filetées (WBE-G) et des conceptions enroulées (WBE, WBZ-G)

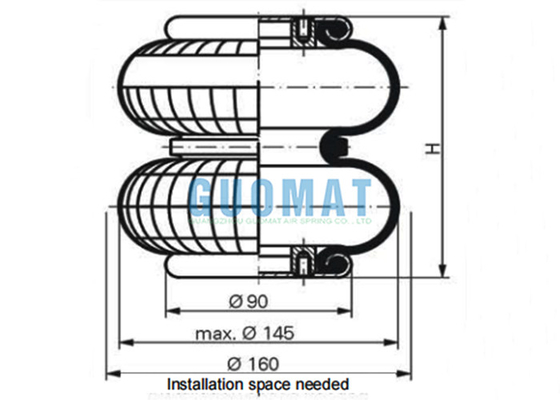

Le dessin
