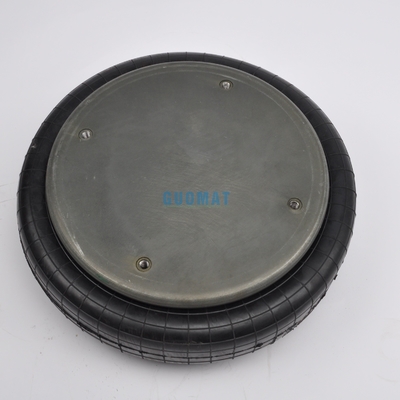

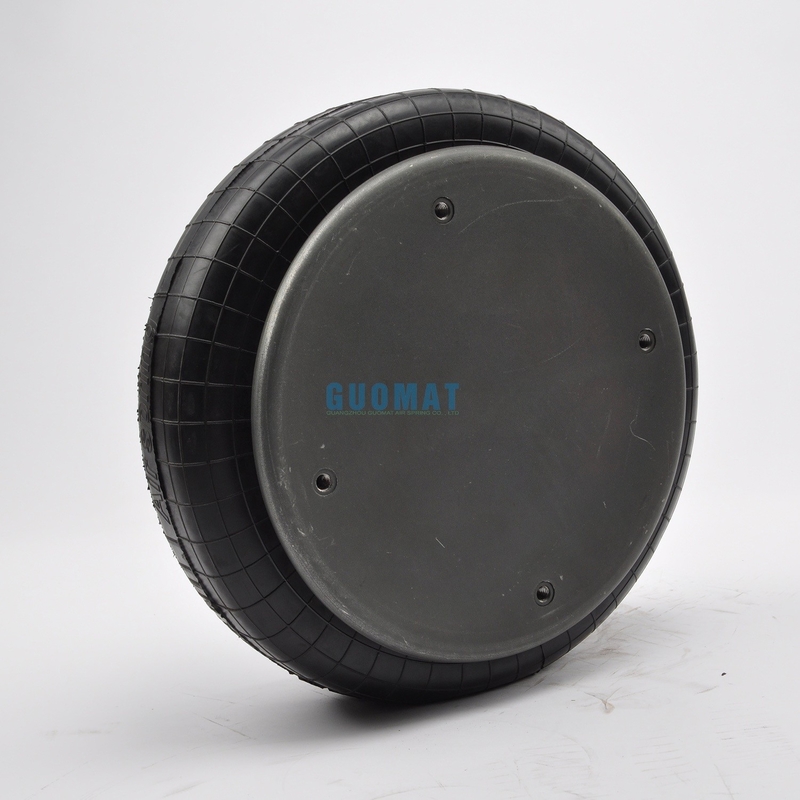

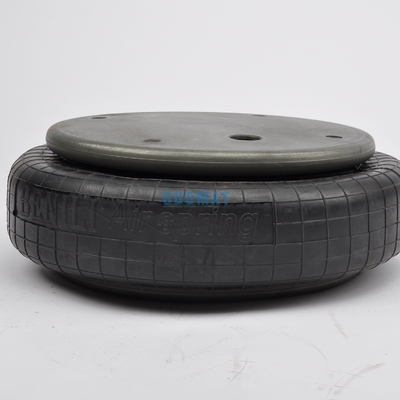

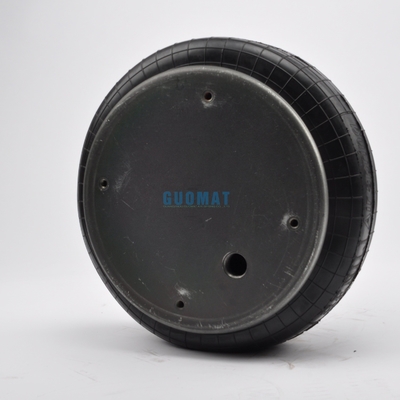

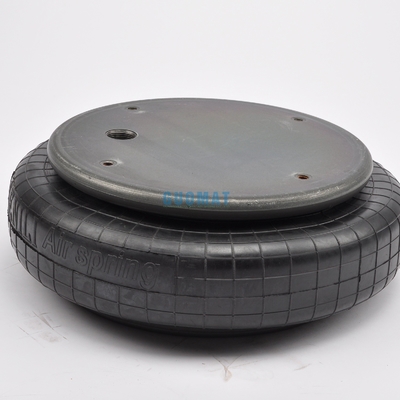

W01M586100 Printemps d'air à enroulement unique GUOMAT NO.1B53014 3/4 entrée d'air NPT deux plies
Les éléments suivants doivent être utilisés:Je vous en prie. Spécifications et données techniques
Température de fonctionnement: 57Co à -54Co
Le numéro GUOMAT:1B53014 3/4
N° de croix: W01-M58-6101

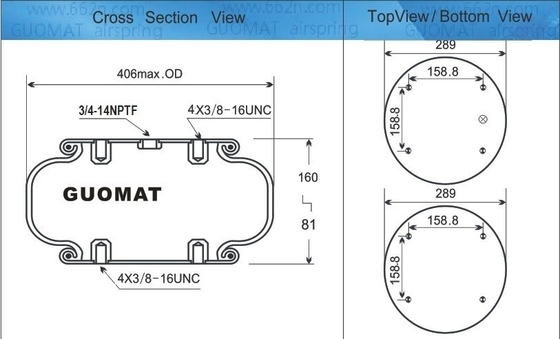

Noix / Noix aveugle
La couverture supérieure de la plaque de vis (noix) de la dent: 4 piècesX 3/8-16UNC
Distance du centre de vis de la plaque de couverture supérieure:158.8 mm
La couverture inférieure de la plaque de vis (noix) dent: 4pcsX 3/8-16UNC
Distance entre le centre de vis et la plaque de couverture inférieure: 158,8 mm
Distance entre les trous de gaz et les écrous 79,4 mm
Trou de gaz / entrée d'air / raccord d'air
Écoulement de gaz / entrée d'air: 1/4 NPT
Plaque de couverture
Diamètre de la plaque de couverture supérieure (largeur): 289 mm
Diamètre de la plaque de couverture inférieure (largeur): 289 mm
Des boucles en caoutchouc
Le dépôt de l'échantillon doit être effectué à l'aide d'un dispositif d'échantillonnage.
Le diamètre maximal de la cloison en caoutchouc: 406 mm
Le haut est de 120 mm.
La course de travail: MAX 160 mm à MIN 81 mm
Bloc de pare-chocs / Bloc tampon
Sans pare-chocs
Rings à ceinture
Avec la ceinture sans ceinture
|
Isolement des vibrations - valeur des caractéristiques dynamiques
Hauteur de conception H: 5,91 pouces recommandé, minimum 4,72 pouces
|
| Précipitation p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [en.3] |
| Force (charge) [lbf] |
3840 |
5800 |
7820 |
9830 |
11800 |
685 |
| Taux de rafraîchissement [lbf/in.] |
1980 |
2590 |
3280 |
4060 |
4630 |
| Fréquence naturelle [Hz] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
|
Applications pneumatiques - Caractéristiques statiques
Force F [lbf]
|
| Précipitation p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [en.3] |
| Hauteur H [in.] |
6.5 |
3340 |
5060 |
6840 |
8660 |
10500 |
740 |
| 6.0 |
3760 |
5690 |
7650 |
9660 |
11600 |
690 |
| 5.5 |
4140 |
6250 |
8380 |
10600 |
12700 |
650 |
| 5.0 |
4450 |
6680 |
8960 |
11300 |
13500 |
610 |
| 4.5 |
4720 |
7070 |
9460 |
11900 |
14300 |
560 |
| 4.0 |
4940 |
7380 |
9870 |
12400 |
14900 |
510 |
| 3.5 |
5120 |
7610 |
10200 |
12800 |
15300 |
450 |
| 3.0 |
5260 |
7810 |
10500 |
13100 |
15700 |
380 |
| 2.5 |
5350 |
7970 |
10700 |
13400 |
16000 |
300 |
Les types habituels d'actionneurs à air à enroulement unique
| Actuateur d'air à enroulement unique |
| Toutes les mesures sont en mm |
| GUOMAT N° |
La source d'air en pierre de feu est NO. |
Min. Hauteur de conception |
Espace d'installation requis |
Max. coup de cœur |
| |
|
|
|
|
| 1B53014 31/4 |
Le montant de l'aide est calculé en fonction de l'expérience acquise. |
51 |
420 |
134 |
| |
|
|
|
|
Définition du GUOMAT 1B53014 3/4:
La méthode traditionnelle d'amortissement du lit fluidisé consiste principalement en des plaquettes en caoutchouc, nécessitant un ressort en acier plus élevé.l'introduction de "système d'isolation de ressorts d'air" de l'étranger a permis l'isolation plutôt que l'absorption des chocsAvec sa façon unique de conversion d'énergie, la vibration de l'énergie mécanique en énergie interne, rendant 95% de la vibration sont isolés, pour atteindre le véritable effet d'isolation.
Différents types de lit fluidisé, en fonction du poids total du lit fluidisé pour choisir la capacité de charge appropriée du ressort d'air,et le lit fluidisé selon la longueur, la largeur et la hauteur de la conception d'une installation spécifiqueL'installation du système d'isolation est beaucoup plus facile que l'installation d'un ressort en acier.
L'un est un groupe (généralement 4 ou 6) d'airbags avec une seule valve à sens unique, comme un pneu de voiture.
Nous avons aussi d' autres tailles:
Le style: 113 deux plissés
Les noix aveugles, 1/4 BSP:W01-M58-6101
Les noix vertes, 1/4 BSP, pare-chocs:W01-M58-6103
Noix à l'étain, 3/4 BSP:W01-M58-6100
Noix aveugle, 3/4 BSP, pare-chocs:W01-M58-6102
Rings de perles en acier contre-enfoncé, boulons de 40 mm, éclaboussures à noix:W01-M58-7538
Seuls les soufflets en caoutchouc:W01-358-0135
Force d'effondrement à hauteur minimale (@ 0 BAR): 76N
128 Construction à haute résistance
Noix à l'aveugle, 114 BSP:W01-M58-6071
Noix aveugle, 114 BSP, pare-chocs en caoutchouc:W01-M58-6068
Noix aveugle, 3/4 BSP:W01-M58-6070
Noix aveugle, 3/4 BSP, pare-chocs en caoutchouc:W01-M58-6069
Seuls les soufflets en caoutchouc:W01-358-0231
