FD200-19 Contitech W013586910 Airbags à double enroulement Contitech Air Spring Printemps industriel à air
Les spécifications et données techniques de 2B6910
Hauteur compressée: 3,12 / 79 mm
Diamètre de la plaque de couverture supérieure: 6,31 pouces / 160 mm
Diamètre de la plaque de couverture inférieure: 6,31 pouces / 160 mm
Distance de centre de vis: 89 mm
Distance entre les trous de gaz entre les écrous 44,5 mm
La couverture supérieure de la plaque de vis (noix) dent: 2pcsX 3/8-16UNC
Pour les pièces détachées, voir le tableau ci-dessous.
Les pièces de caoutchouc MAX de diamètre: 251 mm
Le dépôt de l'échantillon doit être effectué à l'aide d'un dispositif d'échantillonnage.
La course de travail: MAX 260 mm à MIN 75 mm
Trou de gaz / entrée d'air: 1/4 NPTF
Numéro de l'appareil:20
Numéro de pièce Goodyear:2B9-201/ 2B9201 / 2B9 201
Le numéro de la Goodyear Bellows: 578-92-3-202 / 578923202 / 578 92 3 202
Fabricant de l'équipement d'origine OEM:
| Références |
Produit d'origine |
| GUOMAT N° |
2B6910 |
| |
|
| Contitech |
Le montant de la contribution est calculé à partir du montant de la contribution. |
| - Je ne sais pas. |
Les caractéristiques suivantes sont utilisées: |
| Le Taureau |
Le montant de l'aide est fixé à la valeur de l'aide accordée. |
| Granting |
4848 |
| Je ne sais pas. |
S2630 |
| R&STruck |
1027505 |
| Je vous en prie. |
1003586902C |
| Les suspensions |
2000 à 42 |
| Watson et Chalin |
AS-0002 |
La composition de la matière enroulée ressorts à air
Plaque d'acier supérieure:la plaque de couverture supérieure est sous pression et scelle l'air à l'intérieur
Rings de taille:Peaux de pièces stables pour éviter les déformations
La connotation du trou à vis:fixé comme installation de ressort d'air dans une voiture ou un équipement
Trou rempli de gaz / entrée d'air:En remplissant la porosité de l'air pour le ressort gonflable
Pour les appareils de traitement des gaz:La partie principale, peut bloquer l'air et des activités flexibles vers le haut et vers le bas
Pour les véhicules à moteur à commande autonome:Prévenir le ressort d'air vers le haut et vers le bas sur la plaque et la collision plaque de base, vous pouvez choisir d'avoir aussi ne peut pas
La connotation du trou à vis:fixé comme installation de ressort d'air dans une voiture ou un équipement
Plaque d'acier inférieure:Plaque d'acier inférieure est le roulement de pression et l'air d'étanchéité à l'intérieur
Description de l'ordre de montage n°
Noix à l'aveugle, 1/4 NPT W01-358-6910
Noix aveugles, 1/4 NPT, pare-chocs W01-358-6911
Noix aveugles, 3/4 NPT W01-358-6900
Noix aveugles, 3/4 NPT, pare-chocs W01-358-6901
Des anneaux de perles en acier anti-enfoncé,
Les boulons, les écrous et les plaquettes W01-358-6923
Seuls les soufflets en caoutchouc W01-358-0138
Comment calculer pour la pneumatique, comme
• Masse à soulever 2000 M (kg)
• Traction souhaitée 190 S Min (Mm)
• Nombre de sources d'air 4 N
• Hauteur minimale d'installation 190 H Min (Mm)
• Diamètre d'installation minimum de 500 D (mm)
• Pression de l'air 6 P (bar)

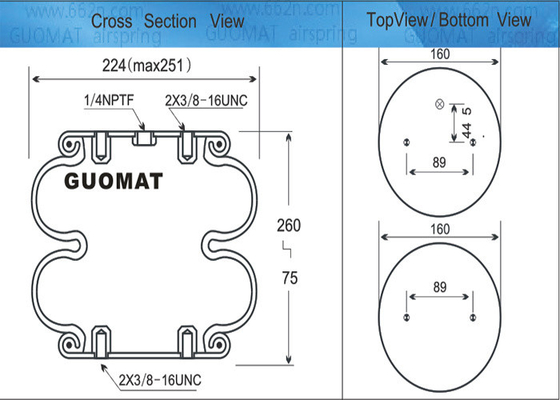

Le dessin et les données du ressort d'air GUOMAT 2B6910:

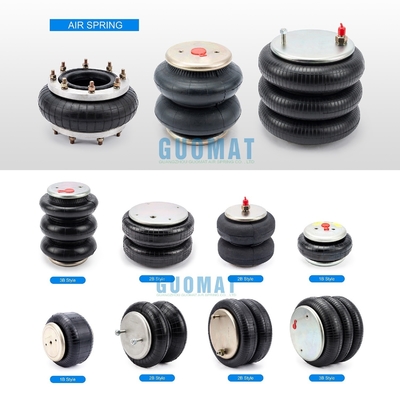

Autres espèces de GUOMAT NO.

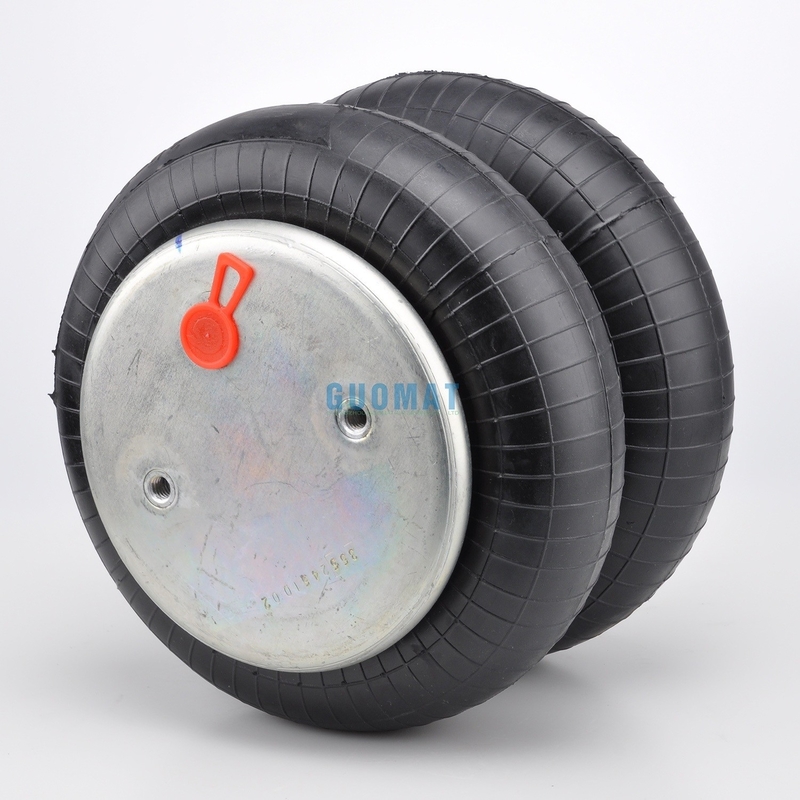

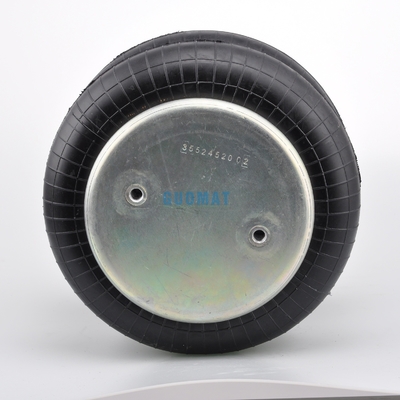

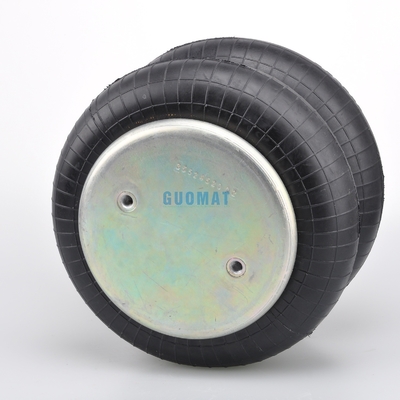

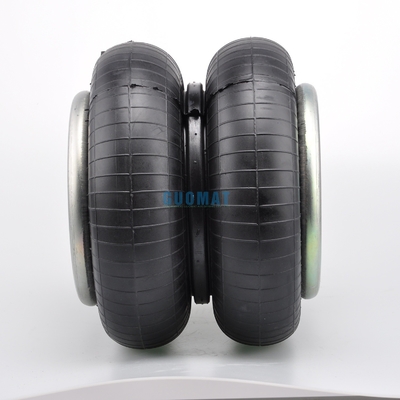

Les détails des images du ressort 2B6910:
Ligne de production de ressorts à air GUOMAT:
GUOMAT 2018 Salon de l'automobile de Shanghai à Francfort:
