Résistance à l'écoulement de l'air en caoutchouc HF80/90-1 Résistance à l'écoulement de l'air en caoutchouc HF80/90-1

Ressort pneumatique HF80/90-1 Soufflet pneumatique de type simple convolute pour systèmes de test de vibrations

Paramètres techniques

Écrou / Écrou borgne

Vis de la plaque de recouvrement supérieure (écrou) Filetage :

Vis de la plaque de recouvrement supérieure (écrou) :

Vis de la plaque de recouvrement inférieure (écrou) Filetage :

Distance entre les centres des vis de la plaque de recouvrement inférieure :

Trou de gaz / Entrée d'air / Raccord d'air

Trou de gaz / Entrée d'air: /

Plaque de recouvrement

Diamètre de la plaque de recouvrement supérieure: /

Diamètre de la plaque de recouvrement inférieure: /

Soufflet en caoutchouc

Diamètre de conception D_0 :80mm

Diamètre extérieur maximum D(mm) : 136mm

Diamètre extérieur d'extrémité φ₀(mm) : 82mm

Hauteur de conception : 90mm

Course totale L(mm) : 50-110mm

Capacité de charge de 0,4 à 0,7 Mpa (Kg) : 201-352

Bloc tampon / Bloc amortisseur

Avec bloc tampon ou sans bloc tampon

Cerceau de ceinture / Anneau de ceinture

Sans cerceau de ceinture

Matériau du caoutchouc : Le HF80/90-1 est fabriqué en caoutchouc de haute qualité avec une excellente élasticité et résistance à l'usure.
Bride à ajustement libre : Cet amortisseur peut être équipé d'une bride à ajustement libre pour une installation et une connexion faciles, assurant un ajustement parfait avec l'équipement.
Structure pneumatique : La structure pneumatique interne ajuste automatiquement la pression d'air en fonction des changements de charge, ce qui permet une absorption efficace des chocs.

Les applications incluent

Machines industrielles : Fondations d'isolation des vibrations pour machines-outils de précision, équipements d'estampage, cribles vibrants, etc.

Véhicules : Systèmes de suspension pneumatique pour les bus commerciaux et les cabines de camions

Mise à niveau de l'équipement : Plateformes optiques, équipements de laboratoire et autres équipements nécessitent une fondation très stable et de niveau.

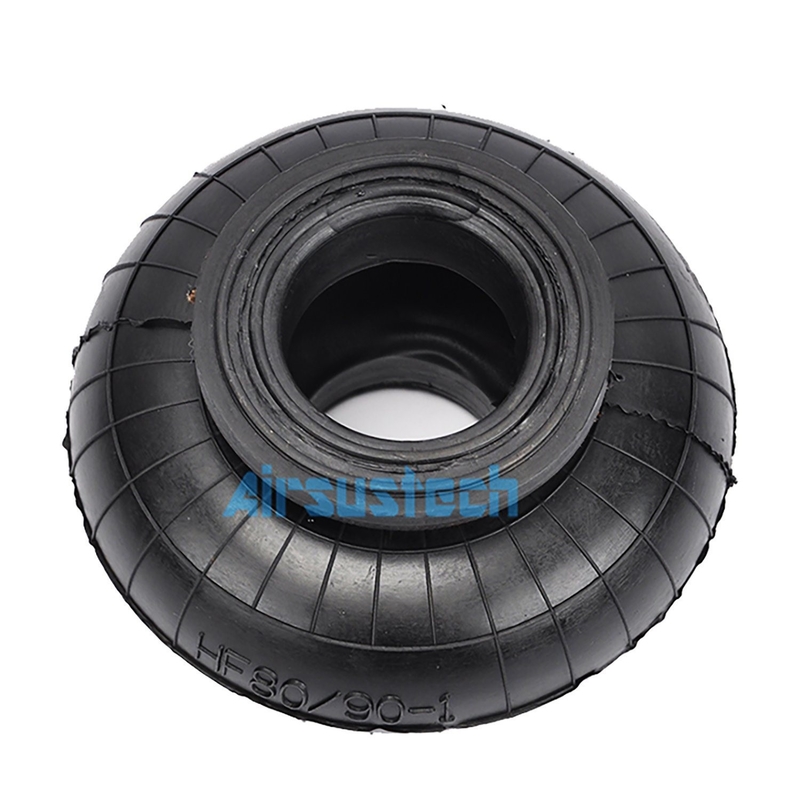

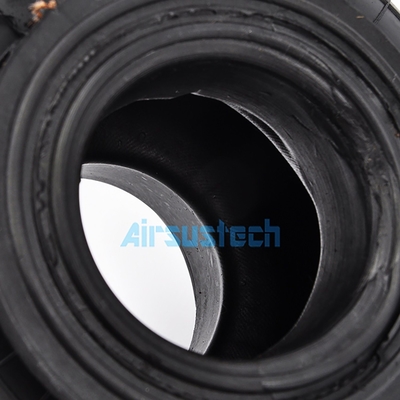

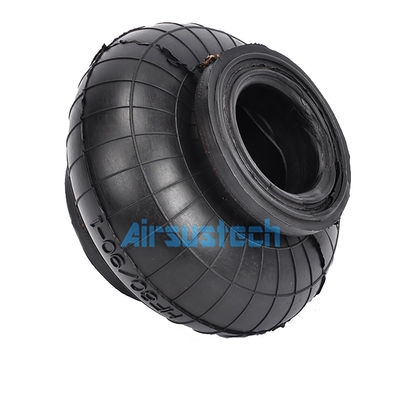

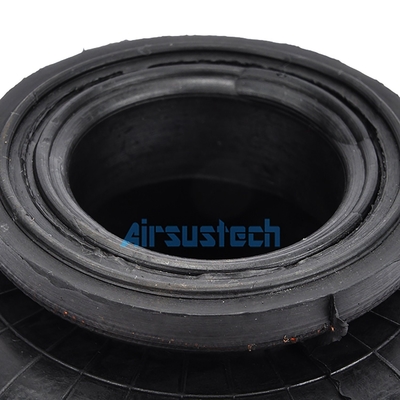

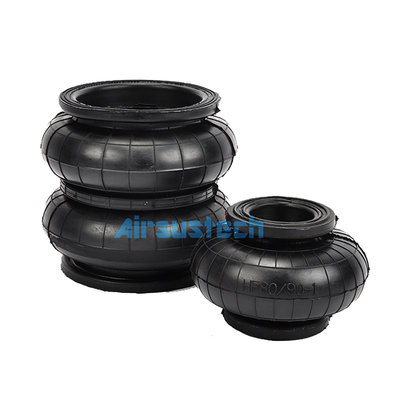

L'image associée du HF80/90-1
