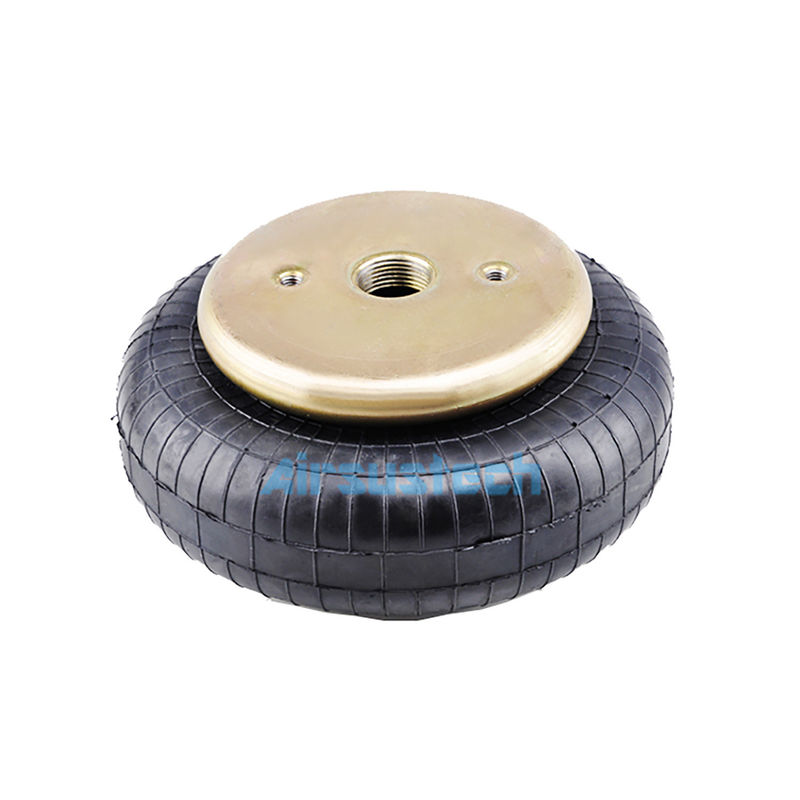

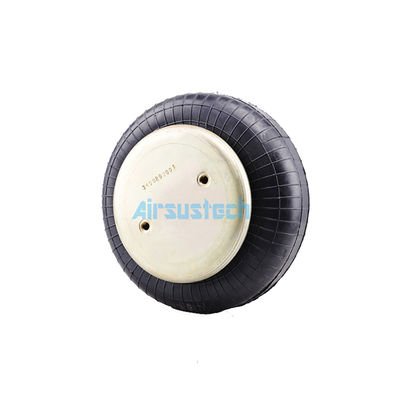

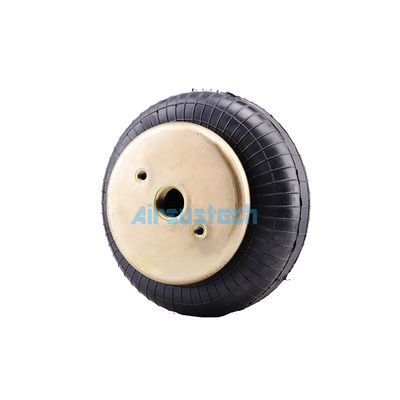

Contitech FS 120-10 enroulé 1/4NPTF ressort d'air pour la broche d'expansion

Détails sur le produit:

Lieu d'origine:	Guangzhou, en Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	1B8X4

Conditions de paiement et expédition:

Quantité de commande min:	5 pièces
Prix:	USD49.9-59.9/PC
Détails d'emballage:	Boîte de carton solide ou selon les exigences des clients
Délai de livraison:	3-7 jours ouvrables
Conditions de paiement:	L/C, T/T, Western Union ou autres
Capacité d'approvisionnement:	1000 pièces par semaine

Contact

Description de produit détaillée

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	Personnalisation:	Disponible Une demande personnalisée
Couleur:	Noir	Nom de l'article:	Seul ressort pneumatique compliqué
Mettre en évidence:	Printemps à air enroulé 1/4NPTF , Contitech FS 120-10 Printemps à air , Le ressort d'air pour l'expansion

Contitech FS 120-10 enroulé 1/4NPTF ressort d'air pour la broche d'expansion

Numéro de référence

Contitech: FS120 à 10
Contitech: FS 120 à 10
Contitech: FS120 10
Contitech: FS 120 10
Contitech: FS12010
Le produit doit être présenté sous forme d'une couche d'écoulement.
Le système d'échantillonnage doit être conforme à l'annexe I.
Goodyear: 1B8-550
Goodyear: 1B8 550
Je suis en train d'essayer de vous aider.
Il s'agit d'un projet de loi.
Je suis désolée.
Il s'agit d'une pierre de feu: WO1-358-7564
Il s'agit d'un projet de loi.
Il est à la maison.
Je suis désolée.
Je ne sais pas si je peux vous aider.
Je vous en prie, ne vous en faites pas.

Les spécifications détaillées et les données techniques: 1B8×4

Le diamètre max.	230 mm
Trou d'air/entrée d'air	1/4 NPTF
Temps de fonctionnement	de 140 mm maximum à 50 mm minimum
Dents à vis de plaque supérieure (noix)	Pour les appareils à commande numérique
Plaque inférieuredents à vis	Pour les appareils à commande numérique
Diamètre de la couverture supérieure	135 mm
Diamètre du couvercle inférieur	135 mm
Distance entre le centre et la vis	70 mm
La distance entre les écrous	35 mm

Pression minimale: 0 bar
Force de retour à hauteur minimale: ≤ 200N
Poids total avec plaques serrées: 2,0 kg

Isolement des vibrations - valeurs des caractéristiques dynamiques
Hauteur de conception H: 110 mm recommandée, 90 mm minimum

Précipitation p[bar]	3	4	5	6	7	8	Vol. V[l]
La force (la charge) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Résistance au ressort [N/cm]	1315	1620	1925	2230	2535	2840
Fréquence naturelle [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Les valeurs des caractéristiques statiques d'application pneumatique
Force F[KN]

Précipitation p [bar]		3	4	5	6	7	8	Vol. V [l]
La taille H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Guomat 1B8×4 ressort à air appliqué sur le rouleau de dilatation

Le ressort d'air est rempli d'air comprimé dans un récipient scellé et utilise la compressibilité du gaz pour obtenir son effet élastique.

La hauteur du ressort d'air annulaire est limitée de l'intérieur, puis ses parois en caoutchouc s'étendront vers l'extérieur lorsqu'elles sont gonflées.Notez que l'air doit être tiré du même mécanisme qui limite la hauteur du ressort d'air.
