Triangle 6374 4474 ressorts d'air industriels enroulés pour le suiveur de cames
Référence croisée
Le triangle: 6374
Triangle: 4474
Pays-Bas: 90557226
Le nombre de personnes concernées par le programme est de:
Le nombre de personnes concernées par le projet est de:
Je suis désolée.
Je suis un homme de parole.
Il s'agit d'un projet de loi.
Il s'agit d'une pierre de feu: WO1-358-7008
Je ne sais pas.
Le feu: w01 358 7008
Je vous en prie, faites-moi confiance.
Contitech: FS 330-11 474
Contitech: FS 330 11 474
Contitech: FD 33011474
Bonne année: 1B12-300
Bonne année: 1B12-313
Les spécifications détaillées et paramètres techniques:1B5330
Noix aveugle
Dents à vis de plaque supérieure:2 x 3 / 8-16UNC
Dents à vis de plaque inférieure: 2 x 3 / 8-16UNC
Distance entre le centre et la vis: 157,5 mm
Plaque de couverture
Diamètre du couvercle supérieur:90,00 pouces / 231 mm
Diamètre du couvercle inférieur: 90,00 pouces / 231 mm
Appareils d'entrée d'air/ouverture d'air ou raccords d'air
1/4 N PTFE
Distance entre les écrous: 73 mm
Des boucles en caoutchouc
Le diamètre maximal: 325 mm
Hauteur/course de travail
Hauteur minimale: 55 mm
Hauteur maximale: 160 mm
Bloc de pare-chocs
Sans
La courroie de ceinture/l'anneau de ceinture/l'anneau de ceinture
Sans
Pression minimale: 0 bar
Force de retour à hauteur minimale: ≤ 300N
Poids total avec plaques serrées: 4,1 kg
|
Isolement des vibrations - valeurs des caractéristiques dynamiques
Hauteur de conception H: 130 mm recommandée, minimum 100 mm
|
| Précipitation p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| La force (charge) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Résistance au ressort [N/mm] |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Fréquence naturelle [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
1B5530 Application pneumatique - valeurs des caractéristiques statiques
Force F [kN]
|
| Précipitation p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| La valeur de l'échantillon est la valeur de l'échantillon. |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
1B5330 ressorts aériens Guomat utilisés dans les suiveurs à cames
L'introduction d'un ressort d'air dans le suiveur de chenille augmente considérablement la durée de vie de la chenille. Le ressort d'air élimine le contact rigide et le frottement des suiveurs de chenille traditionnels,réduisant ainsi de manière significative l'usure de la surface des cames, et rend également le mécanisme à cames plus fluide, réduisant les dommages par fatigue à l'ensemble du mécanisme.
En outre, ce ressort d'air peut également être utilisé dans des équipements industriels tels que des machines d'emballage vibrantes, des boîtes à trémie, des compresseurs, des machines à laver commerciales, des consoles, des écrans vibrants,moteurs et souffleurs, les panneaux de commande, les rouleaux de tuyauterie, les moteurs à plaque, etc. .

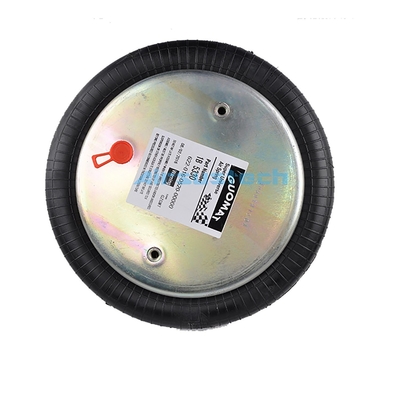

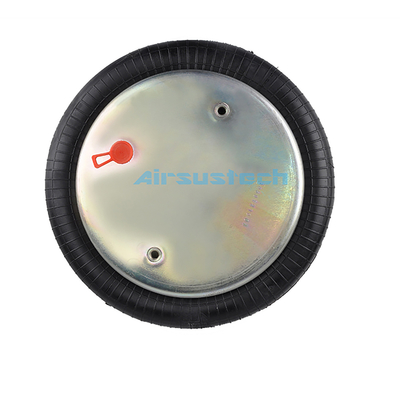

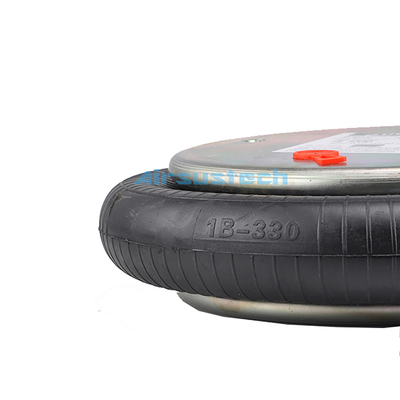

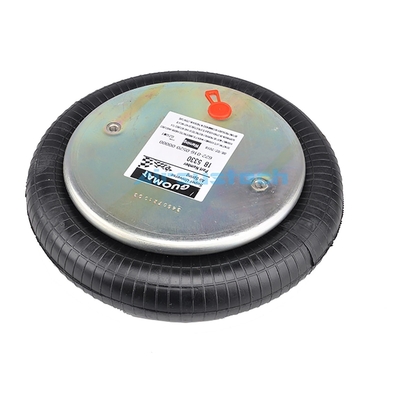

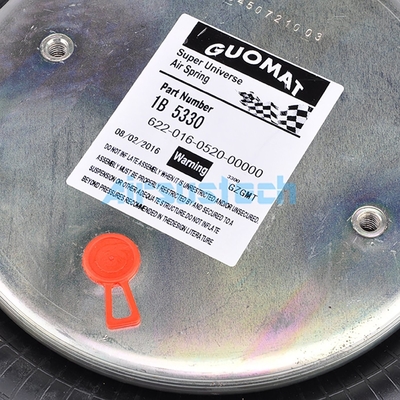

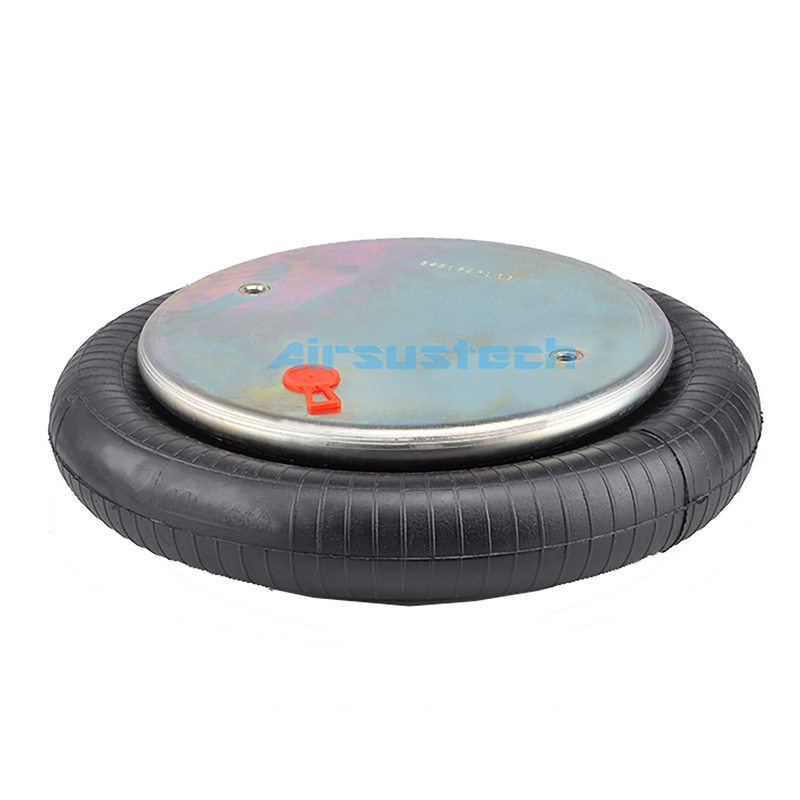

L'image référencée du ressort à air/amortisseurs/ressort à suspension à air 1B5330
