Airbags industriels à vibration unique de 420 mm

Airbags industriels à vibration unique de 420 mm

Description du produit

Données techniques relatives à l'ajustement des suspensions aériennes

Diamètre extérieur naturel: 420 mm
Diamètre du couvercle: 289 mm
Hauteur de conception: 150 mm
Spécification du trou d'air: G1/4
Nombre de trous filetés: 4 pièces
Spécification du trou fileté: M10
Distance centrale entre les trous filetés: 159 mm

Enveloppes: 1

Comment choisir le bon amortisseur à ressort d'air pour les équipements industriels

1. Déterminer les paramètres de base

• Exigences en matière de charge

1. Calculer le poids total de l'équipement (y compris les charges statiques et dynamiques) afin de s'assurer que la capacité de charge du ressort d'air correspond.
2. Considérez la répartition de la charge (par exemple, lorsque vous soutenez plusieurs points, la charge doit être répartie uniformément).
3. Réservez une marge de sécurité de 10% à 20% pour éviter la surcharge.

• Exigences en matière de course

1. Déterminer la plage de déplacement vertical de l'équipement pendant le fonctionnement (par exemple, amplitude de levage et de vibration) et sélectionner un modèle dont la course est supérieure au déplacement maximal.

• Restrictions de taille

1. Mesurer l'espace d'installation (hauteur, diamètre) afin de s'assurer que le ressort d'air peut s'adapter physiquement et laisser de l'espace pour le gonflement/défoncement.

2. Analyse de l'environnement de travail

• Plage de température

Les environnements à haute température (par exemple, les équipements métallurgiques) nécessitent des matériaux résistants à la chaleur (par exemple, les joints en caoutchouc fluorescent); les environnements à basse température (par exemple,La résistance à l'usure de l'eau est de 2 °C..

• Corrosivité

Choisissez des boîtiers en acier inoxydable ou des revêtements anticorrosion pour les environnements chimiques ou marins.

• La propreté

Les industries alimentaire et pharmaceutique ont besoin de matériaux certifiés par la FDA pour prévenir la contamination.

3Exigences de performance claires

• Effet d'absorption des chocs

Pour les vibrations à haute fréquence (comme les machines à estampiller), choisissez des modèles à basse fréquence naturelle (comme 1 à 3 Hz); les vibrations à basse fréquence (comme les grands ventilateurs) nécessitent un amortissement plus élevé.

• Stabilité

Les équipements de précision (tels que les instruments optiques) doivent être équipés d'une vanne de hauteur pour maintenir la planéité.

• Vitesse de réponse

Les équipements à changements de charge dynamiques rapides (tels que les bras robotiques) nécessitent une conception de coussin d'air à réaction rapide.

4. Choisissez le type de ressort à air

• Printemps d'air à billes

Avantages: grande course, charge élevée, adapté aux équipements lourds (comme les machines à injection).

Inconvénients: faible stabilité latérale, nécessite un mécanisme de guidage.

• Printemps d'air à membrane

Avantages: compact, réponse rapide, adapté aux équipements à espace restreint ou de précision (tels que les machines de fabrication de semi-conducteurs).

Inconvénients: faible traction.

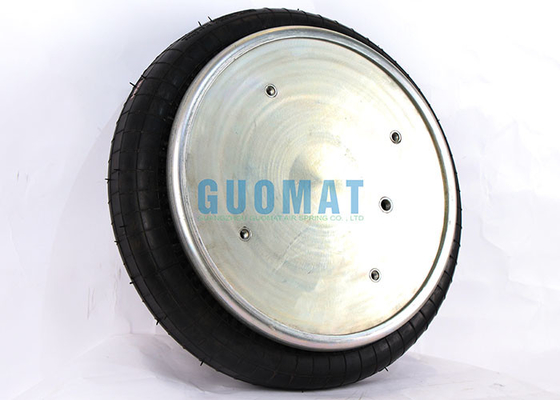

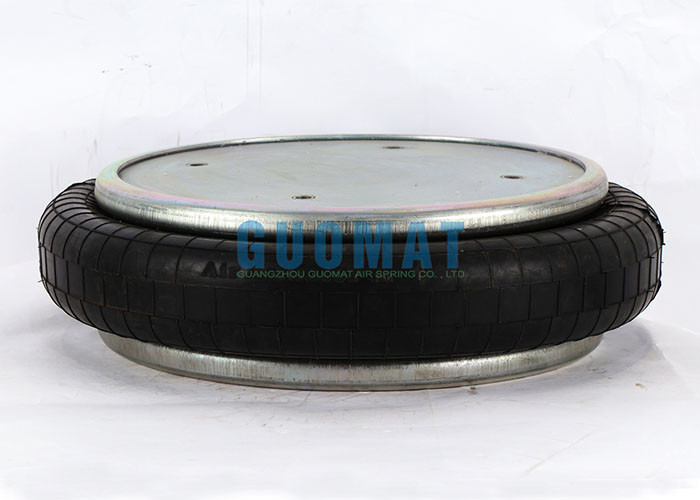

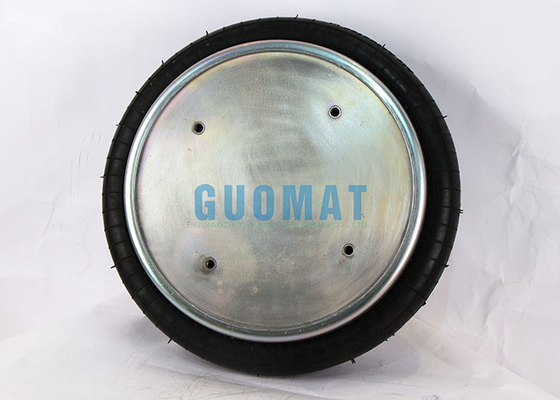

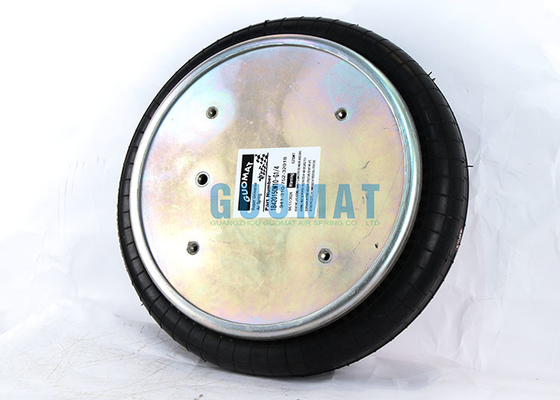

Image du produit
