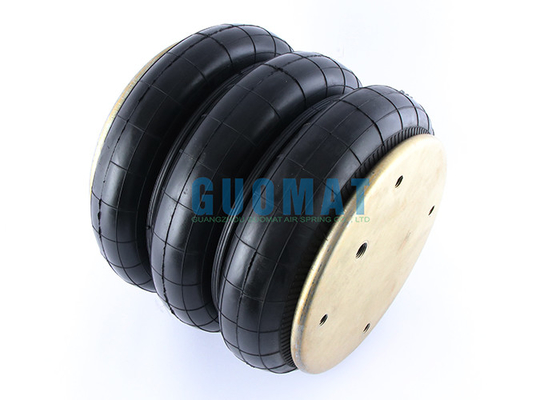

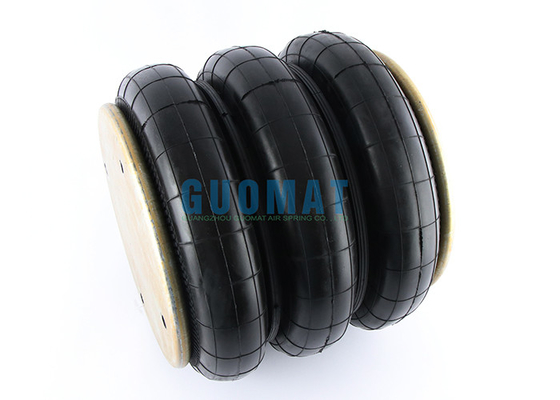

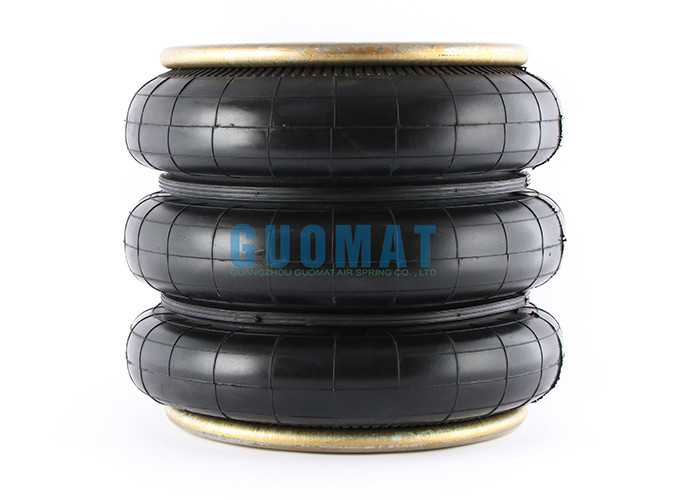

W01-M58-6136 Firestone Triple enroulé en caoutchouc Air Spring Style 33 Bellow Air Bag

W01-M58-6136 Firestone Triple enroulé en caoutchouc Air Spring Style 33 Bellow Air Bag

Détail du charlatan

Numéro GUOMAT: 3B6136

Numéro de pierre de feu croisée: W01-M58-6136

Numéro de pierre de feu croisée: W01 M58 6136

Numéro de pierre de feu croisée: W01M586136

Style de pierre de feu croisée: Style 33

3B6136 Données techniques de ressorts d'air enroulés

• La hauteur maximale est de 508 mm.
• La hauteur minimale est de 114 mm.
• La hauteur de conception est de 375 mm
• Le diamètre du couvercle supérieur et du couvercle inférieur est de 287 mm

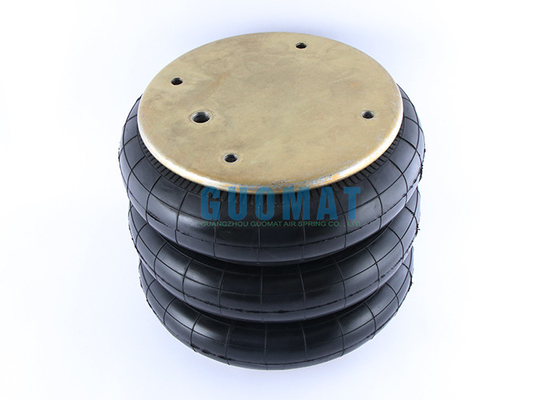

• Le couvercle supérieur a quatre écrous aveugles M8X1.25
• La distance centrale entre les écrous aveugles du couvercle supérieur est de 159 mm
• Le couvercle supérieur a également un trou d'air, la spécification est 1/4BSP
• La distance centrale entre les écrous aveugles du couvercle supérieur et le trou d'air est de 79 mm
• Le couvercle inférieur a quatre écrous aveugles M8X1.25
• La distance centrale entre les écrous aveugles du couvercle inférieur est de 159 mm
• À une pression d'air de 7 Bar, le diamètre extérieur maximum est de 386 mm

Tableau de force

Applications spécifiques des ressorts d'air en caoutchouc dans les dispositifs de contrainte de toile

(1) Support flottant des rouleaux de tension
Fonction:Le ressort d'air en caoutchouc soutient le rouleau de tension (comme un rouleau flottant ou un rouleau danseur) et applique une force inverse par régulation de la pression de l'air pour équilibrer la tension de la toile.

Réaction dynamique: lorsque la vitesse ou la tension de la toile fluctue, le ressort d'air ajuste rapidement la pression de l'air pour maintenir la position du rouleau stable et éviter les changements soudains de tension.

(2) Système de régulation de tension en boucle fermée
Réaction des capteurs: en combinaison avec un capteur de tension ou un capteur de position, la tension de la toile est surveillée en temps réel,et la pression de l'air du ressort d'air est contrôlée par le PLC pour obtenir la régulation en boucle fermée.

Contrôle en plusieurs étapes: les ressorts à air sont utilisés indépendamment dans le dérapage, la traction intermédiaire, le remontage et d'autres postes de travail pour répondre aux différentes exigences de tension.

(3) Absorption des vibrations et des chocs
Absorption des chocs: lorsque la toile fonctionne à grande vitesse, des vibrations latérales ou un impact instantané peuvent survenir.Les caractéristiques d'amortissement du ressort d'air peuvent supprimer efficacement les vibrations et protéger les équipements.

GUOMAT Portrait du produit
