4 1/2 "x1 Couverture en aluminium Air Spring FS 44-5 Contitech Actuateur d'air en caoutchouc Airbags industriels

4 1/2 "x1 Couverture en aluminium Air Spring FS 44-5 Contitech Actuateur d'air en caoutchouc Airbags industriels

Description du produit

Fabricant: GUOMAT

N° de la partie: 1B4.5X1P

Numéro de pièce Contitech: FS44-5

Numéro de pièce Contitech: FS 44-5

Numéro de pièce Contitech: FS44-5 DI

Numéro de pièce Contitech: FS 44-5 DI

Numéro de pièce Contitech: FS44-5 DI G3/8

Numéro de pièce Contitech: FS 44-5 DI G3/8

Numéro de pièce Contitech: FS44-5 DI G3/8 M6

Numéro de pièce Contitech: FS 44-5 DI G3/8 M6

Numéro de pièce: W01-R58-4050

Numéro de pièce: W01 R58 4050

Numéro de pièce: W01R584050

Données techniques

Les couvercles supérieur et inférieur du ressort d'air GUOMAT 1B4.5X1P ont un diamètre de 110 mm, trois trous filetés M6, la distance centrale entre les trous filetés est de 93 mm, le trou d'air est G3/8,situé au centre de la couverture supérieureLe diamètre extérieur maximal du ressort d'air est de 125 mm, la hauteur maximale est de 90 mm, la hauteur minimale est de 50 mm et la hauteur comprimée est de 40 mm.

Application pneumatique valeur des caractéristiques statiques

Force F (kN)

Comment acheter le bon ressort
1. Déterminer le type de ressort à air
Les ressorts à air sont principalement divisés en types suivants:
Sacs à air (par exemple, sacs à air utilisés seuls, adaptés aux systèmes de suspension)
Printemps d'air à manche (avec enveloppe métallique, couramment utilisé dans les automobiles ou l'absorption des chocs industriels)
Printemps d'air à membrane (conception plate, utilisé dans des scénarios à espace restreint)
Suggestion de sélection: Choisissez le type approprié en fonction de l'emplacement et de l'objectif de l'installation.

2. Paramètres de taille de clé
Avant l'achat, les dimensions suivantes doivent être mesurées ou confirmées (les unités sont généralement des millimètres ou des pouces):

(1) Taille de l'installation
Diamètre intérieur (ID): le diamètre du trou du boulon ou du support de montage du coussin d'air.

Diamètre extérieur (OD): le diamètre maximum du coussin d'air après gonflement, garantissant qu'il n'interfère pas avec les composants environnants.

Hauteur (hauteur libre et hauteur de travail):

Hauteur libre: hauteur naturelle lorsqu'elle n'est pas gonflée.

Hauteur de fonctionnement: hauteur d'utilisation normale après gonflement (affecte la course et la capacité de charge).

2) Accident vasculaire cérébral
La portée limite de compression/extension des airbags doit répondre aux exigences de mouvement dans les applications réelles.

(3) Capacité de charge
Sélectionnez la plage de charge appropriée en fonction du poids de l'équipement (par exemple, si un seul airbag doit supporter 200 kg, sélectionnez un modèle avec une charge nominale ≥ 200 kg).

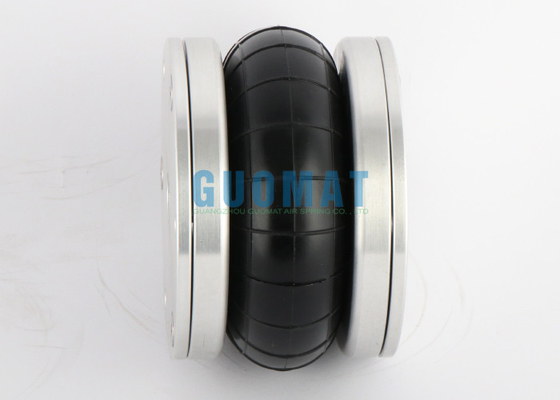

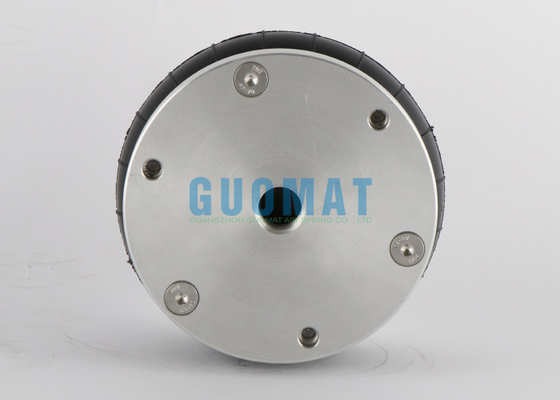

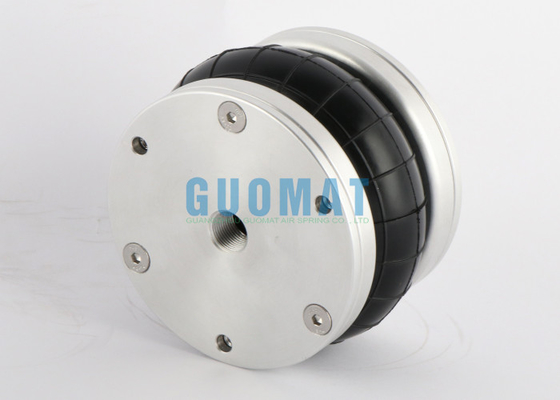

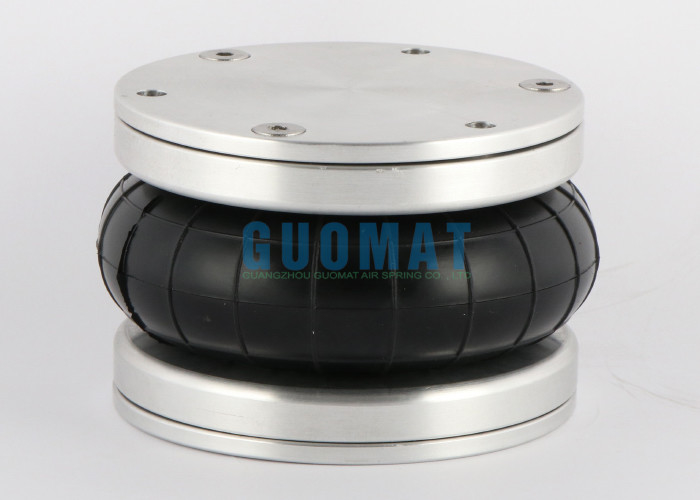

La vraie image du GUOMAT 1B4.5X1P
