Des ressorts d'air industriels personnalisés 3B12017SC Suspension pneumatique en caoutchouc pour pick-up

Des ressorts d'air industriels personnalisés 3B12017SC Suspension pneumatique en caoutchouc pour pick-up

Détails du produit

GUOMAT 3B12017SC Données techniques du ressort à air

Diamètre du couvercle supérieur: 157 mm
Trou d'air: G1/2
Distance centrale entre les trous filetés: 137,5 mm
Distance centrale entre les trous de fixation: 70 mm
Diamètre extérieur maximal: 177,01 mm
Diamètre intérieur: 88,6 mm
La hauteur de conception: 250 mmX2=500 mm

Comment personnaliser les ressorts industriels
La personnalisation des ressorts d'air industriels nécessite une considération globale des scénarios d'application, des exigences de charge, des conditions environnementales et des restrictions d'installation.Les étapes et précautions de personnalisation sont détaillées ci-dessous:

1. Clarifier les paramètres requis
Exigences de charge: déterminer les charges de travail maximales et minimales (telles que les charges statiques, les charges d'impact dynamiques).

Plage de traction: tractions de compression et d'extension requises (par exemple ±50 mm).

Restrictions dimensionnelles: espace d'installation (diamètre, hauteur, méthode de raccordement telle que fil ou bride).

Pression de travail: habituellement 0,3 à 1,0 MPa, qui doit correspondre à la source d'air.

Conditions environnementales: plage de température (-30°C à +80°C), corrosion (eau salée, produits chimiques), poussière ou vibrations, etc.

2. Choisissez le type et la structure
Le diaphragme contre le piston:

Diaphragme: Convient pour l'isolation par vibration à courte course et à haute fréquence (par exemple pour les équipements de précision).

Piston: longue course, charge élevée (comme les machines-outils d'estampage).

Fonctions supplémentaires: Si des capteurs intégrés (pression, déplacement), un réglage automatique du nivellement ou un contrôle de l'amortissement sont nécessaires.

3. personnalisation du matériau
Matériau du coussin d'air:

Standard: caoutchouc multicouche + cordon (NBR ou caoutchouc au chloroprène).

Environnement spécial: caoutchouc de silicone pour la résistance aux températures élevées, caoutchouc fluoré pour la résistance aux huiles, EPDM pour les environnements corrosifs.

Couverture et piston: alliage d'aluminium (léger), acier inoxydable (résistant à la corrosion) ou acier galvanisé (économique).

4Optimisation des performances
Réglage de la rigidité: par la forme de l'airbag (comme l'arc hyperbolique) ou par un réglage supplémentaire de la chambre d'air.

Conception de l'amortissement: ajouter des trous d'accélérateur ou des amortisseurs externes pour contrôler l'atténuation des vibrations.

Réponse à la fréquence: optimiser la rigidité des airbags pour les vibrations à haute fréquence (tels que les ventilateurs).

GUOMAT Avantages du ressort d'air

Les actionneurs en caoutchouc, par rapport aux produits traditionnels (actionneurs rigides, ressorts...) offrent de nombreux avantages tels que:

• Flexibilité (pas de problème d'angle ou d'alignement)
• Compacteté
• Rapport puissance/prix
• Aucun entretien ni lubrification requis
• Durabilité
• La fiabilité
• Résistance à des conditions agressives ou chaudes

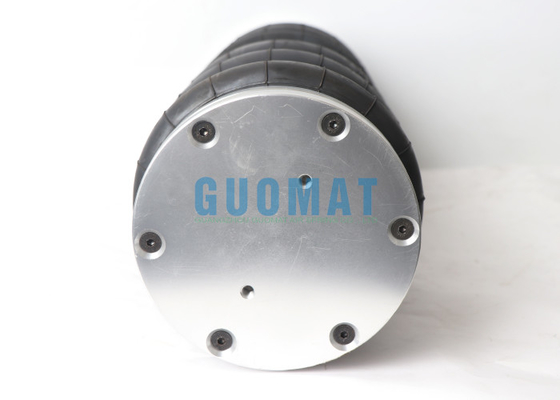

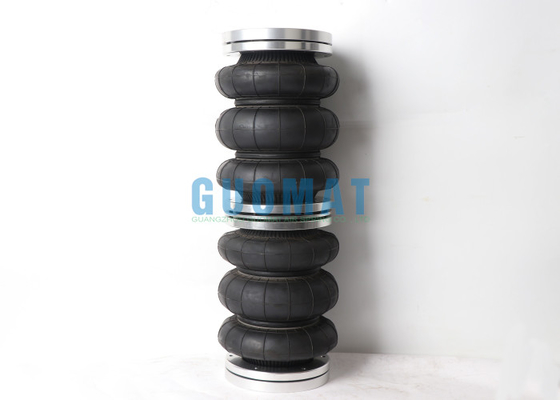

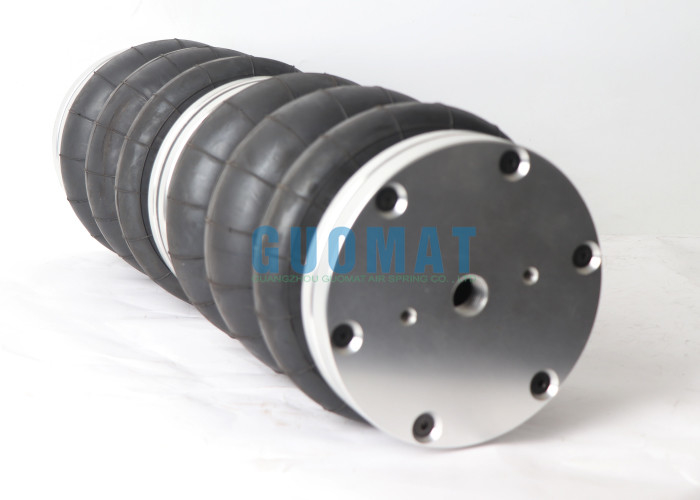

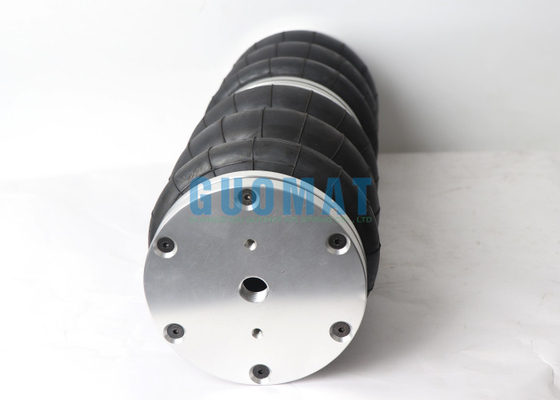

Images du produit
