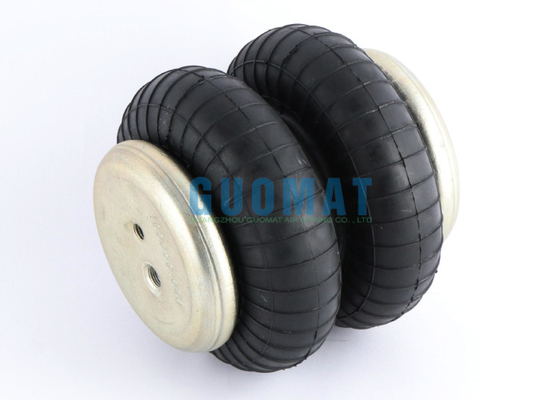

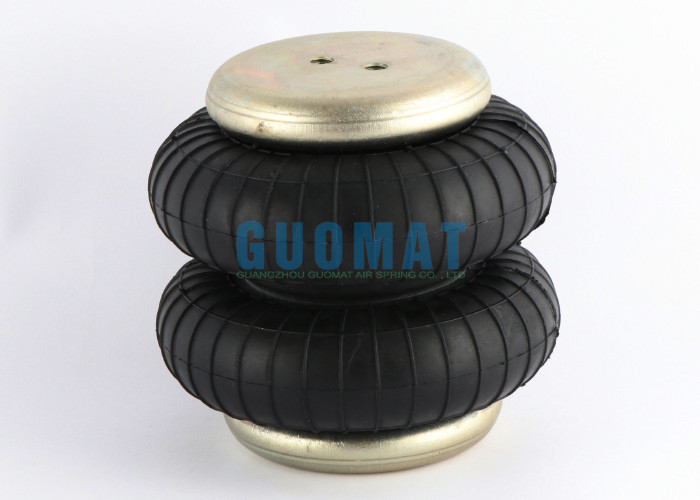

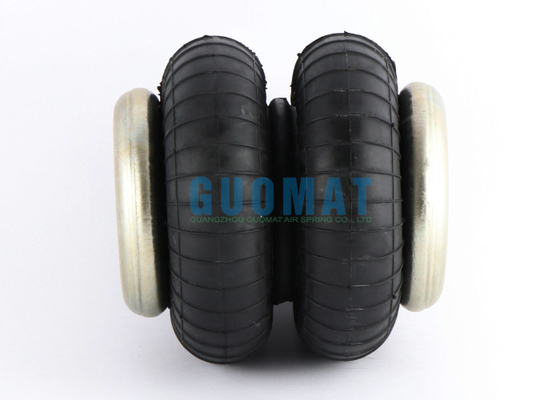

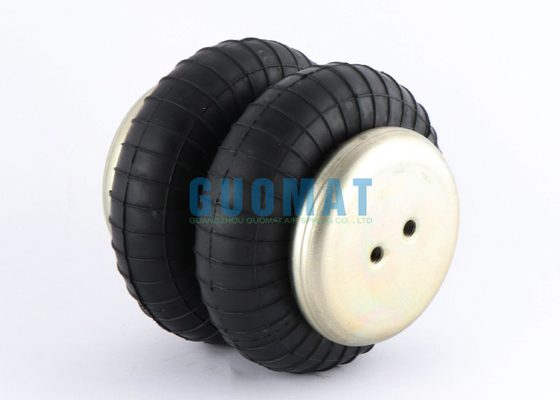

Contitech Rubber Air Spring FD 40-10 équipement de suspension de sacs d'air industriels à double enroulement
Description du produit
| Nom de l'article |
Valeur |
| La partie no. |
2B4060 |
| Le type |
Printemps d'air en caoutchouc |
| Garantie |
12 mois |
| Couleur |
Noir |
| Lieu d'origine |
Guangzhou, en Chine |
| Certification |
Pour l'utilisation de la méthode ISO/TS 16949:2009 |
| Matériel |
Ruban+acier |
| Emballage |
Emballage neutre |
| Nombre de pièces |
1 pièces |
| Qualité |
Des produits de haute qualité |
| Application du projet |
Systèmes de machines industrielles |
Numéro de référence
Numéro de pièce Contitech: FD40-10
Numéro de pièce Contitech: FD 40-10
Numéro de pièce Contitech: FD40-10 CI
Numéro de pièce Contitech: FD 40-10 CI
Numéro de pièce Contitech: FD40-10 CI G1/8
Numéro de pièce Contitech: FD 40-10 CI G1/8
Numéro de pièce Contitech: FD40-10 CI G1/8 M8
Numéro de pièce Contitech: FD 40-10 CI G1/8 M8
GUOMAT 2B4060 Données techniques de ressorts à double enroulement
❶Plaque de couverture
Diamètre de la plaque de couverture supérieure: 90 mm
Diamètre de la plaque de couverture inférieure: 90 mm
❷Trou de gaz / entrée d'air / raccord d'air
G1/8: ouverture de gaz / entrée d'air
❸Noix / Noix aveugle
Dent de vis (noix) de la plaque de couverture supérieure: 1 pièce M8X1.25
Distance centrale entre la vis et le trou d'air: 20 mm
La couverture inférieure de la plaque de vis (noix) dent: 2 pièces M8X1.25
Distance entre le centre de vis et la plaque de couverture inférieure: 20 mm
❹Des boucles en caoutchouc
Le diamètre maximal est de 145 mm.
Le diamètre naturel est de 125 mm.
Le temps de fonctionnement: MAX 170 mm à MIN 70 mm
Hauteur maximale: 170 mm
Hauteur minimale: 70 mmx
Hauteur de conception: 145 mm
Hauteur de compression: 100 mm
❺Bloc de pare-chocs / Bloc tampon
Sans pare-chocs
❻Rings à ceinture
Sans ceinture
Application pneumatique Values des caractéristiques statiques
Force F (kN)
| Pression P |
Une barre |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V (I) |
| hauteur H (mm) |
160 |
1.12 |
1.55 |
2 |
2.4 |
2.8 |
3.2 |
1.2 |
| 140 |
1.6 |
2.17 |
2.8 |
3.3 |
3.9 |
4.5 |
1.1 |
| 120 |
2 |
2.65 |
3.4 |
4.1 |
4.8 |
5.5 |
0.9 |
| 100 |
2.3 |
3.1 |
4 |
4.8 |
5.6 |
6.4 |
0.7 |
| 80 |
2.6 |
3.5 |
4.47 |
5.4 |
6.26 |
7.1 |
0.6 |
Questions fréquentes
1Combien de temps dure la période de garantie des produits de votre entreprise?
Pour les produits à l'exportation, la période de garantie est de 12 mois à compter de la date d'expédition.
2Je ne trouve pas le produit que je veux sur votre site. Pouvez-vous me fournir le produit dont j'ai besoin?
Bien sûr, vous devez fournir le modèle ou les données du produit
3Je peux commander un échantillon?
Bienvenue pour passer une commande d'échantillon. Nous vous l'envoyons par express international tel que FedEx, DHL, UPS, etc. Il faut généralement 3-7 jours ouvrables pour arriver.Mais nous facturerons tous les frais liés à l'échantillonNous rembourserons les frais d'échantillon après réception de la commande du client.
