1B5-520 Équipement à bande transporteuse à air en caoutchouc à enroulement unique

1B5-520 Équipement à bande transporteuse à air en caoutchouc à enroulement unique

Informations sur le produit

Le numéro GUOMAT 1B5520

Numéro Goodyear 1B 5-520

Numéro Goodyear 1B5 520

Le numéro Goodyear 579-912-520

Le numéro Goodyear 579 912 520

Le numéro de Goodyear est 579912520.

Enidine Inc. YI-1B5-520

Enidine Inc. YI 1B5 520

Enidine Inc. YI1B5520

Données techniques

Plaque de couverture supérieure

Diamètre de la plaque de couverture supérieure: 3,4'

Appareil d'aération: 1/4" ou 3/4"

à filetageOLE: 3/8'-16 UNC-2BX5/8' profond

Distance centrale entre les trous filetés: 1,75"

Plaque de couverture inférieure

Diamètre de la plaque de couverture inférieure: 3,4'

Il est nécessaire d'établir une échelle d'écoulement de l'échantillon.

Distance centrale entre les trous filetés: 1,75"

Des boucles en caoutchouc

Le ballon en caoutchouc a un diamètre extérieur maximal de 6,5"

Hauteur maximale: 5,8'

Hauteur minimale: 1,8'

Hauteur comprimée: 4'

Région de charge (ISOLATEUR): 190 à 1500 lb

Plage de hauteur de conception(ISOLATEUR): 3,5 à 5,0 pouces

Traction utilisable (ACTUATEUR): 3,0 pouces

Le poids de l'assemblage:

Force de compression à 0 PSIG (APPROS): 40 livres

Hauteur nominale libre à 0 PSIG: 4,3 pouces

Application des ressorts d'air industriels dans les équipements à bande transporteuse

Scénarios d'application:
Les équipements à bande transporteuse vibrent souvent en raison de l'impact sur le matériau, de la vibration du moteur ou de la transmission mécanique pendant le fonctionnement, en particulier dans les scénarios de transport à grande vitesse, à lourde charge ou sur de longues distances.

Solution: installer des ressorts d'air sur les points de support de l'équipement (comme les dispositifs d'entraînement, les supports ou les cadres) pour absorber les vibrations en utilisant leurs caractéristiques de compressibilité et d'amortissement.

Effect: Réduit la fatigue structurelle de l'équipement, réduit le bruit et protège les composants clés tels que les bandes transporteuses et les roulements.

Cas d'utilisation typiques

Les bandes de transport à longue distance dans les mines:
Des ressorts d'air sont utilisés sur le rouleau d'entraînement et le rouleau de redirection pour atténuer la force d'impact pendant le démarrage et l'arrêt et prévenir la déchirure de la courroie.

Lines d'entreposage et de tri automatisées:
La hauteur du convoyeur est réglée par des ressorts d'air pour répondre aux besoins des différentes stations de tri.

Convoyeurs de matériaux lourds:
Équilibrer dynamiquement la charge pour éviter les déformations structurelles causées par une distribution inégale des matériaux.

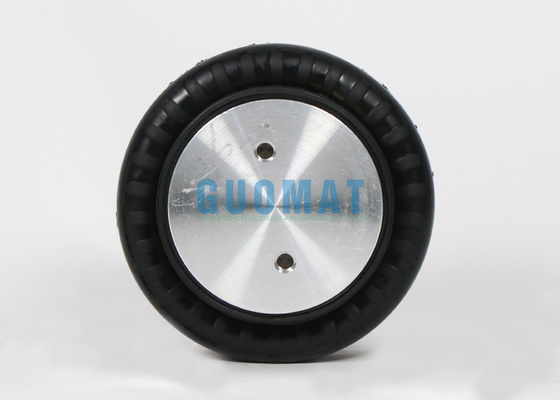

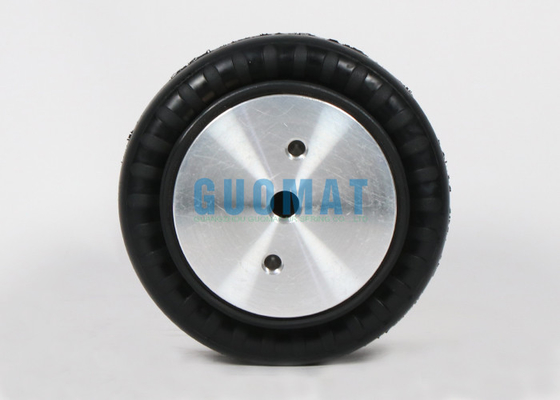

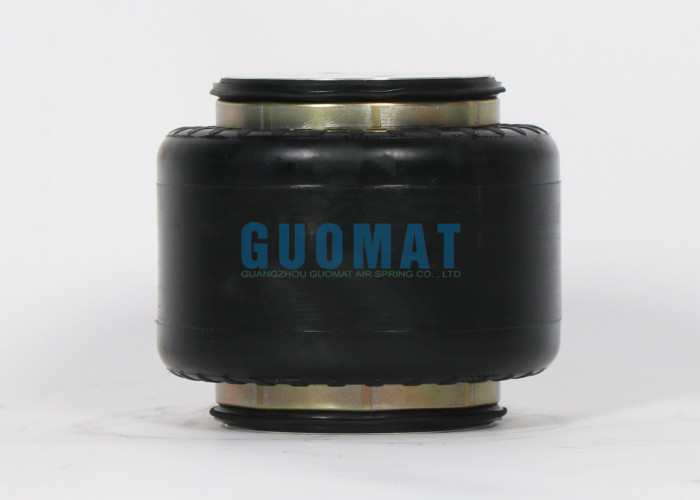

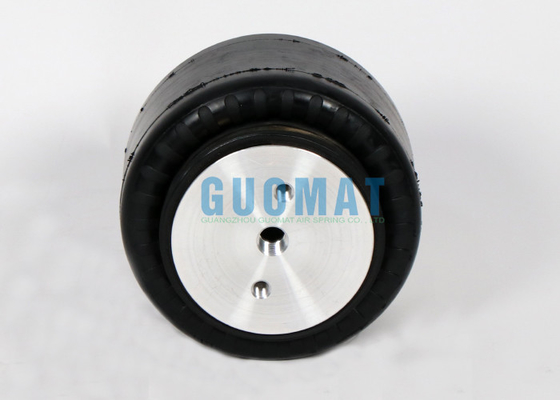

Images du produit
