FD 614-26 Contitech Bride Ressort Pneumatique 14"1/2x2 Soufflet Pneumatique en Caoutchouc Pour Machine à Fabriquer des Cartons

FD 614-26 Contitech Ressort pneumatique à bride 14"1/2x2 Soufflet pneumatique en caoutchouc pour machine à fabriquer des cartons

Informations sur le produit

Marque: GUOMAT

Nom de l'article: Ressort pneumatique double convoluté GUOMAT

Numéro de modèle: 14.5X2

Garantie: 1 an

Matériau: Caoutchouc + Aluminium

Firestone: W01R584064

Contitech: FD 614-26 DS

Norgren: M/31142

Dunlop: SP1556

MOQ: 6 pièces

Emballage: Emballage en carton

Numéros OEM

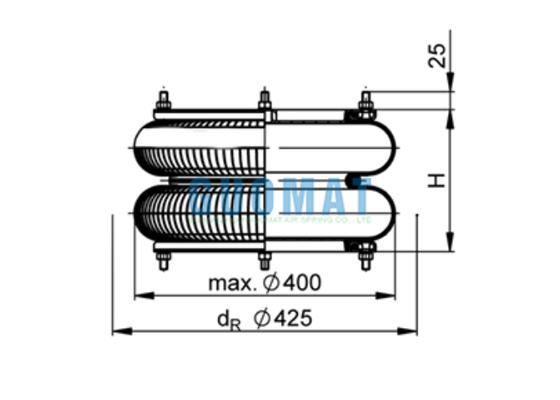

Données techniques

Hauteur de conception: 250 mm
Hauteur maximale: 340 mm
Hauteur minimale: 75 mm
Diamètre du couvercle: 310 mm
Filetage de vis: M10
Distance entre les centres des filetages de vis: 282,5 mm
Diamètre extérieur maximal: 400 mm

Les ressorts pneumatiques à bride sont utilisés dans les machines à fabriquer des cartons

1. Principaux scénarios d'application

(1) Unité de découpe
Fonction: Des chocs et des vibrations importants seront générés lors de la découpe de cartons.

Application: Les ressorts pneumatiques à bride sont installés sous la matrice de découpe comme élément tampon pour absorber la force d'impact, réduire les vibrations de l'équipement et protéger les outils et les roulements de précision.

Avantages: Comparé aux ressorts métalliques, l'amortissement des ressorts pneumatiques est réglable et peut répondre aux exigences de découpe de cartons de différentes épaisseurs.

(2) Système d'alimentation et de convoyage
Fonction: Lors de l'alimentation du papier à grande vitesse, il est nécessaire de maintenir le carton transporté en douceur pour éviter le blocage ou le désalignement.

Application: Les ressorts pneumatiques à bride sont utilisés pour supporter les courroies transporteuses ou les supports à rouleaux, ajuster la hauteur par pression d'air, compenser les tolérances mécaniques et assurer le transport en douceur du carton.

Avantages: Réponse dynamique rapide et réduction de la déviation du carton causée par les vibrations.

(3) Unité de pliage et de collage
Fonction: Le mécanisme de pliage doit contrôler avec précision la pression pour éviter l'écrasement du carton.

Application: Les ressorts pneumatiques fournissent une force de support contrôlable, équilibrent la pression du bras de pliage et s'adaptent à différentes épaisseurs de carton (telles que le papier ondulé ou le carton).

Avantages: Pression d'air réglable pour éviter les dommages par surpression aux matériaux.

(4) Empileur
Fonction: Les cartons finis doivent être abaissés lentement et antichoc lors de l'empilage.

Application: Les ressorts pneumatiques à bride sont installés sous la plate-forme d'empilage pour absorber l'impact des cartons qui tombent, réduire le bruit et la fatigue structurelle.

Avantages: Prolonger la durée de vie de l'équipement et réduire les coûts de maintenance.

2. Avantages des ressorts pneumatiques à bride
Contrôle précis de la hauteur: Grâce au réglage de la pression d'air, il peut s'adapter à différentes épaisseurs de carton ou aux exigences du processus.

Absorption des chocs et réduction du bruit: Réduire les vibrations pendant le fonctionnement à grande vitesse et améliorer la stabilité de l'équipement (particulièrement important pour les machines de découpe de haute précision).

Longue durée de vie: Pas de problèmes de fatigue des métaux, résistance à l'usure et à la corrosion, adapté aux environnements humides ou poussiéreux des usines de cartons.

Maintenance facile: Conception modulaire, remplacement facile et réduction des temps d'arrêt.

3. Recommandations de sélection
Exigences de charge: Sélectionnez la capacité de charge du ressort en fonction de la charge statique/dynamique de la partie de support (le poids du carton + la force d'inertie mécanique doivent être pris en compte).

Espace d'installation: La conception à bride convient aux espaces compacts, et l'espacement des trous de boulons et la course doivent être confirmés pour correspondre à la structure de l'équipement.

Adaptabilité environnementale: Si l'environnement est poussiéreux, il est recommandé de sélectionner un modèle de cache-poussière (tel que la protection par soufflet en caoutchouc).

4. Cas typiques
Ligne de production de carton ondulé: Utilisez des ressorts pneumatiques dans les machines de découpe et les empileurs pour réduire l'impact des vibrations sur la précision d'enregistrement de l'impression.

Machine de découpe: Utilisez des ressorts pneumatiques à bride pour supporter la plate-forme d'outils afin d'améliorer la cohérence de la coupe.

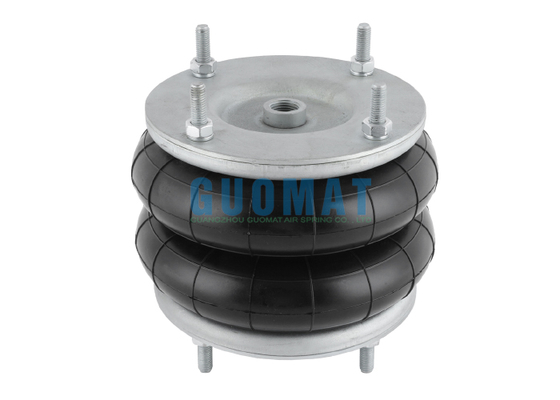

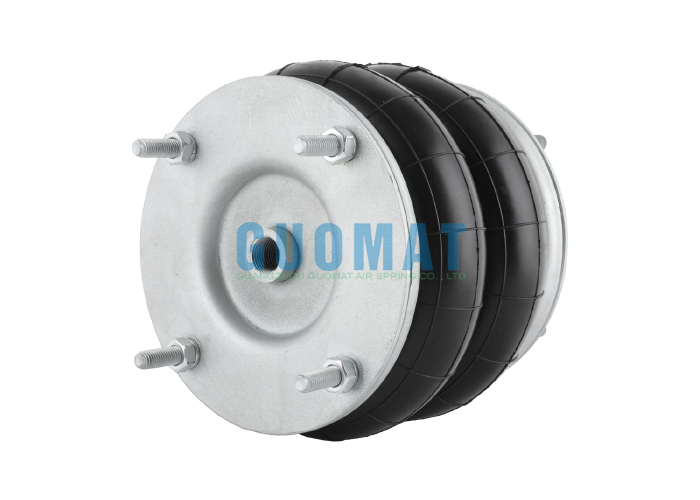

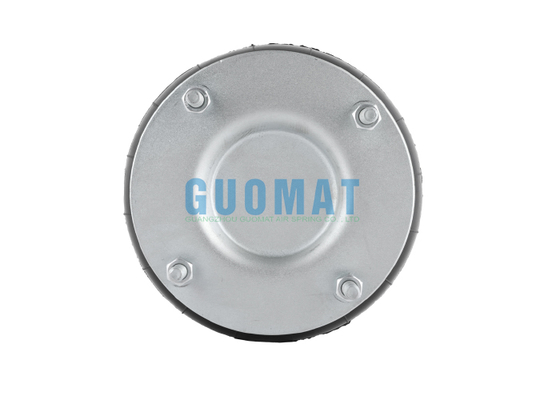

Image pour ressort pneumatique à bride 14.5X2
