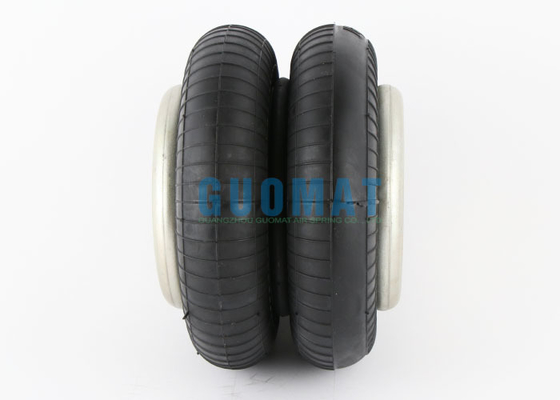

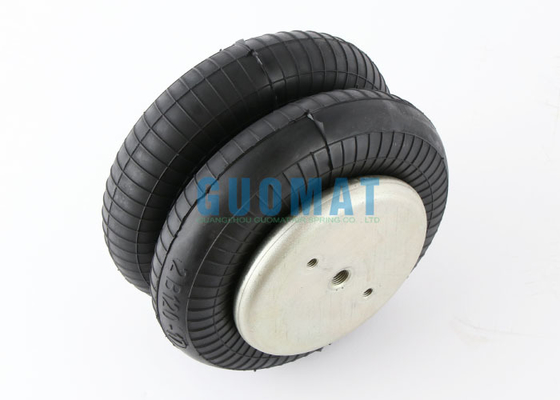

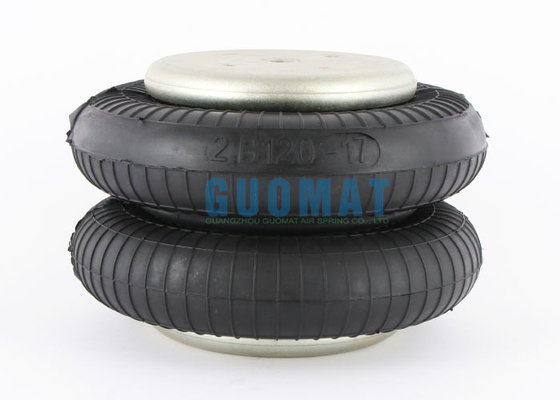

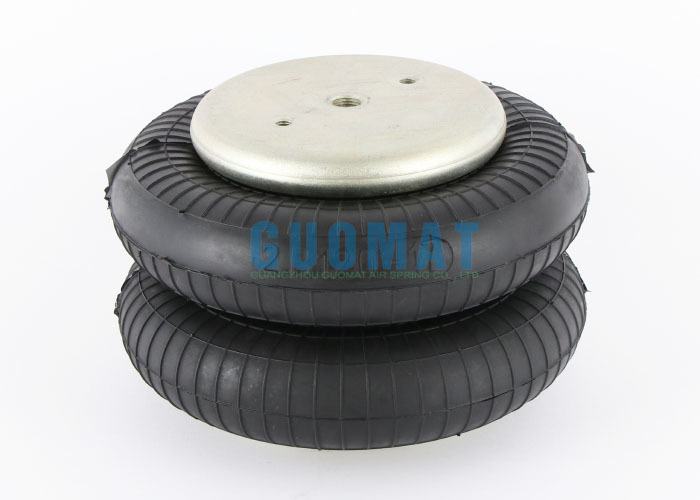

FD120-17 Contitech Air Spring Bball W01-M58-6353 Firestone Printemps aérien industriel
Description du produit
Nom de l'article: Air spring industriel
Marque: GUOMAT
Numéro de modèle: 2B120-17
Enroulements: 2
Couleur: Noir
Garantie: 1 an
Matériau: caoutchouc et acier
Numéros d'équipement d'origine liés
| Contitech |
FD 120 à 17 |
Contitech |
Le numéro de série FD120-17 |
| Pierre de feu |
Le montant de la subvention est calculé en fonction de l'évolution de l'activité. |
Pierre de feu |
Le style 26 |
| Aéronautique |
113054 |
Aéronautique |
2B-181 |
Le numéro de téléphone est W01M586353.Les États membres peuvent prévoir des mesures d'accompagnement en vue d'améliorer la qualité de l'information et de l'information.
Le numéro de série FD120-17,Les États membres doivent fournir aux autorités compétentes les informations suivantes:113054,2B-181
Paramètres techniques du produit
Le diamètre de la plaque de couverture supérieure: 132 mm
Diagramme de la plaque de couverture inférieure: 135 mm
Trou à tressaillirDistance du centre: 70 mm
Distance entre les écrous et les trous de gaz:35 mm
Type de trou de gaz:G1/4
Le trou tracé: 2 X M8X1.25
Le bas de caoutchouc Max.Diamètre extérieur: 215 mm
La hauteur maximale: 230 mm
La hauteur minimale: 75 mm
Le coup: 155 mm
Numéro de style Firestone: style 26
Numéro de montage: W01-M58-6353 / W01 M58 6353 / W01M586353
Noix à l'écorce, 1/4 BSP
Numéro de montage: W01-M58-6387 / W01 M58 6387 / W01M586387
Les noix aveugles, 3/4BSP
Numéro de montage: W01-M58-6988 / W01 M58 6988 / W01M586988
Anneaux de perles en acier anti-enfoncé 40 mm boulons, écrous, laveuses
Numéro d'assemblage: W01-358-0142 / W01 358 0142 / W013580142
Seulement des boucles en caoutchouc
Caractéristiques dynamiques à 205 mm de hauteur de conception
(Exigé uniquement pour la conception d'un isolant à montage aérien)
| Pression de mesure (bar) |
Charge (kN) |
Taux de remplissage ((kN/m) |
Fréquence naturelle Hz |
| 3 |
3.74 |
59 |
1.99 |
| 4 |
5.15 |
76 |
1.92 |
| 5 |
6.52 |
93 |
1.88 |
| 6 |
8.03 |
109 |
1.83 |
| 7 |
9.41 |
124 |
1.81 |
Tableau de force
| Hauteur de l'assemblage (mm) |
Volume @7bar (cm3) |
La zone EFF @7 Bar ((cm/sq) |
Force en kN |
| @3BAR |
@4BAR |
@5BAR |
@6BAR |
@7BAR |
| 220 |
4202 |
118 |
3.19 |
4.44 |
5.66 |
7.06 |
8.29 |
| 200 |
3918 |
139 |
3.90 |
5.35 |
6.75 |
8.32 |
9.73 |
| 180 |
3594 |
157 |
4.51 |
6.12 |
7.70 |
9.43 |
11.00 |
| 160 |
3233 |
174 |
5.08 |
6.82 |
8.57 |
10.46 |
12.20 |
| 140 |
2840 |
191 |
5.60 |
7.48 |
9.40 |
11.46 |
13.35 |
| 120 |
2434 |
206 |
6.05 |
8.09 |
10.16 |
12.36 |
14.38 |
| 100 |
2007 |
8.63 |
6.42 |
8.63 |
10.81 |
13.11 |
15.25 |
| 80 |
1564 |
228 |
6.76 |
9.08 |
11.34 |
13.72 |
15.94 |
