Soufflet en caoutchouc double convoluté 16''X2 W01-R58-4023 Firestone Air Spring Actuator

Actuateur de ressort pneumatique Firestone 16''X2 Double Convoluted Rubber Bellow W01-R58-4023

Description du produit

Marque : GUOMAT

GUOMAT NO. : 16X2

Matériau : Caoutchouc de haute qualité

Garantie : 12 mois

Origine : Guangzhou, Chine
Forme : Type convoluté
Type : Coussin d'air industriel en caoutchouc

FirestoneNuméro de soufflet : 16X2 / 16''X2

Numéro de pièce Firestone : W01R584023 / W01 R58 4023 / W01-R58-4023

Numéro de pièce Dunlop : SP1129 / SP 1129

Données techniques

Diamètre extérieur naturel du soufflet en caoutchouc : 430 mm/17 pouces

Diamètre nominal : 184 mm/7,2 pouces

Convolutions : 2

Hauteur minimale : 77 mm/3 pouces


Les ressorts pneumatiques doubles convolutés sont utilisés dans les machines d'impression

Application principale : isolation et amortissement des vibrations
Défis : Il existe un grand nombre de pièces rotatives et alternatives à grande vitesse (rouleaux, engrenages, dispositifs d'alimentation en papier, rouleaux d'encre/mousse) à l'intérieur de la machine d'impression, ainsi que des vibrations transmises de l'extérieur (vibrations du sol, autres équipements), qui sont très faciles à générer des vibrations. Ces vibrations peuvent causer de graves problèmes de qualité tels que des "barres d'encre" (images fantômes), des défauts de registre, des déformations de points et des images fantômes.
Solution : Des ressorts pneumatiques doubles convolutés sont installés dans des pièces clés telles que les unités d'impression, les dispositifs d'alimentation en papier, les dispositifs de collecte de papier et les dispositifs de séchage (généralement sous la base ou le châssis de la machine).

Avantages de l'installation de ressorts pneumatiques
1. Fréquence naturelle extrêmement basse : Elle peut isoler efficacement les vibrations de moyenne et haute fréquence et réduire considérablement l'énergie vibratoire transmise à l'unité d'impression et au papier.
2. Excellentes caractéristiques d'amortissement : L'air lui-même et la structure interne offrent un bon amortissement, ce qui peut atténuer rapidement les vibrations et éviter l'amplification de la résonance.
3. Haute sensibilité : Il peut également répondre aux moindres vibrations et fournir des effets d'isolation.
4. Protéger les pièces de précision : Réduire l'impact des vibrations sur les roulements, les engrenages, les moteurs et les composants électroniques, prolonger la durée de vie et réduire les coûts de maintenance et les temps d'arrêt.

Nivellement et contrôle de la hauteur de la machine
Défis : Les machines d'impression (en particulier les grandes machines multicolores) ont des exigences extrêmement élevées en matière de niveau d'installation. Le tassement des fondations, les changements de charge (tels que le remplacement des rouleaux de papier) et les changements de température peuvent provoquer une légère déformation du châssis de la machine, affectant le parallélisme des rouleaux et l'uniformité de la pression d'impression.
Solution : Les ressorts pneumatiques doubles convolutés sont généralement équipés de vannes de contrôle de la hauteur ou de systèmes de contrôle électronique.

Avantages :
Nivellement automatique/manuel : Indépendamment de la façon dont la charge change (rouleaux de papier de différents poids, mouvement de l'opérateur), le système peut ajuster automatiquement ou manuellement la pression dans l'airbag pour maintenir le niveau absolu ou la hauteur constante du châssis de la machine.
Compenser le tassement des fondations : Peut compenser en continu les légers changements dans les fondations lors d'une utilisation à long terme.
Assurer le parallélisme des rouleaux : Une planéité précise est la base pour assurer une pression d'impression uniforme entre les rouleaux, ce qui affecte directement la qualité d'impression (uniformité de la couleur de l'encre, reproduction des points).

Contrôle de la pression d'impression
Défi : La pression entre les cylindres d'impression doit être précise, stable et réglable. Les ajustements mécaniques traditionnels peuvent ne pas être suffisamment sensibles ou susceptibles aux vibrations.
Solution : Dans certaines presses d'impression haut de gamme ou spécialement conçues, des ressorts pneumatiques sont utilisés directement pour supporter les sièges de roulement du cylindre d'impression ou du cylindre de blanchet, ou pour contrôler le mécanisme de pression d'embrayage.

Avantages :
Pression contrôlable avec précision : En ajustant la pression de l'airbag, un contrôle de la pression d'impression très fin, uniforme et stable peut être obtenu.
Pression d'atterrissage/de relâchement en douceur : Réduire l'impact lorsque le cylindre entre en contact et se sépare, protégeant la surface du cylindre et les roulements.
Compensation dynamique : La pression peut être affinée pendant le fonctionnement pour s'adapter à différentes épaisseurs de papier ou conditions d'impression.

Réduction du bruit
Avantages : En isolant efficacement la transmission des vibrations internes de la machine vers les fondations et l'environnement environnant, les ressorts pneumatiques réduisent considérablement le niveau de bruit global du fonctionnement de la presse à imprimer et améliorent l'environnement de travail.
Réduire la maintenance et améliorer la fiabilité

Avantages :
Pas d'usure par frottement : Contrairement aux ressorts métalliques ou aux tampons en caoutchouc, il n'y a pas de contact de frottement métal sur métal à l'intérieur du ressort pneumatique, et la principale pièce d'usure est l'airbag (qui a généralement une longue durée de vie).
Bonne résistance à la fatigue : Les airbags en caoutchouc de haute qualité peuvent supporter des millions de cycles de charge.
Autoprotection : Même si l'airbag se rompt accidentellement, la machine ne s'installera que lentement, ce qui ne provoque généralement pas de conséquences catastrophiques (par rapport à la défaillance soudaine du support hydraulique).
Conception simplifiée : Il peut remplacer les mécanismes de nivellement complexes à levier ou à tringlerie mécanique.

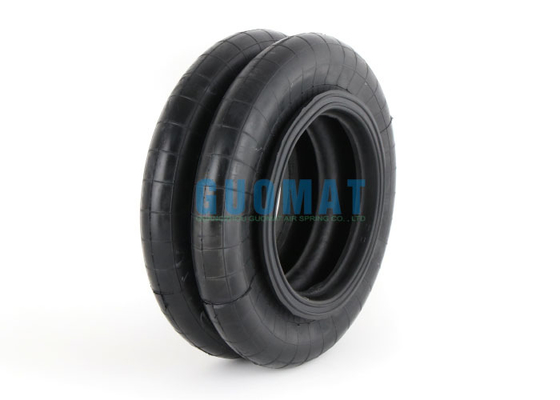

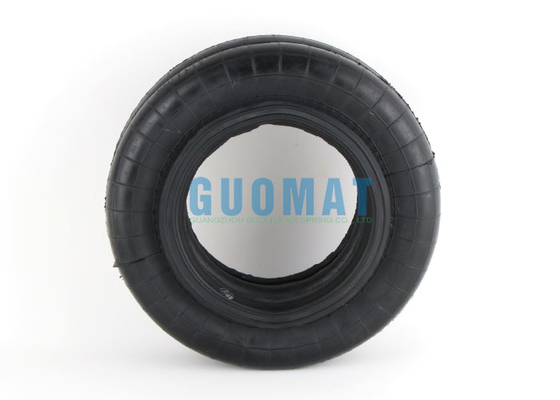

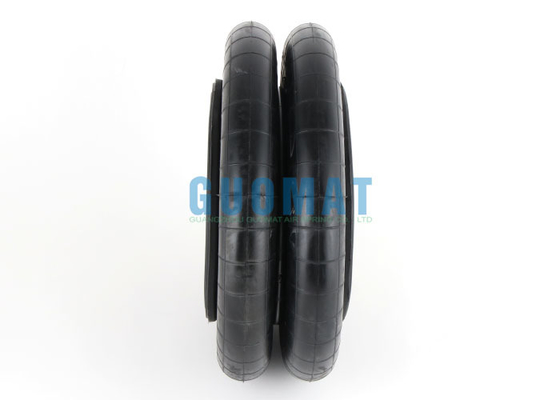

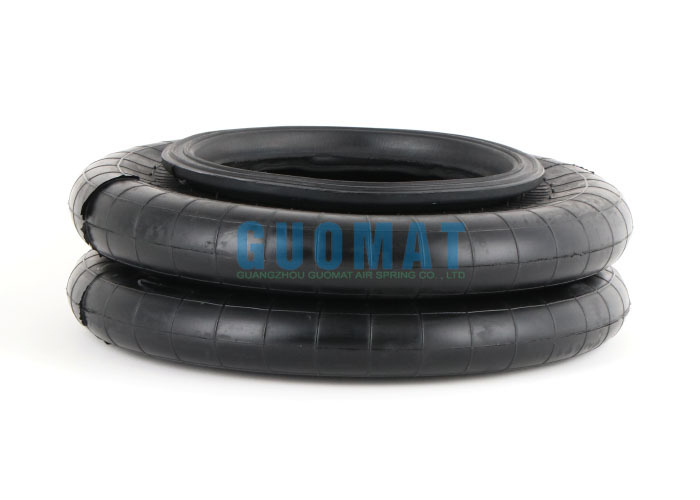

L'image associée de GUOMAT 16X2 Air Rubber
