W013586951 Ressort pneumatique Firestone Suspension FD 200-25 Soufflet Contitech Actuateur

W013586951 Ressort pneumatique de suspension Firestone FD 200-25 Soufflet d'actionneur Contitech


Description du produit

Paramètre technique de l'amortisseur pneumatique de suspension

2B6951 est un ressort pneumatique de type double convoluté. Les plaques de recouvrement supérieure et inférieure ont un diamètre de 160 mm. La plaque de recouvrement supérieure comporte deux trous filetés 3/8-16UNC et un trou d'air 1/4NPTF. La distance centrale entre les deux trous filetés est de 89 mm, et la distance entre les trous filetés et le trou d'air est de 44 mm. La distance centrale entre les trous filetés en bas est de 89 mm. Le diamètre extérieur naturel du soufflet pneumatique en caoutchouc est de 232,5 mm. La hauteur de conception est de 240 mm.

Firestone Style 20-2

Firestone W01-358-6951, Écrous de serrage, 1/4NPT

Firestone W01-358-6947, Écrous de serrage, 1/4NPT, butée en caoutchouc

Firestone W01-358-6952, Écrous de serrage, 3/4NPT

Firestone W01-358-7789, Anneaux de perles en acier fraisé, boulon 1 3/4, écrous, rondelles

Firestone W01-358-0305, Soufflet en caoutchouc uniquement

Application des ressorts pneumatiques

Machines de construction : absorption des chocs et protection de précision
Les machines de construction (telles que les grues, les excavatrices, les camions pompes à béton) sont soumises à de fortes vibrations pendant le fonctionnement, ce qui peut endommager le système hydraulique de précision ou affecter la précision du positionnement. La suspension pneumatique absorbe l'énergie d'impact en ajustant dynamiquement la pression d'air.

Applications typiques
- Grues tout-terrain : Lorsque le bras télescopique est en fonctionnement, la suspension pneumatique compense le balancement de la charge et améliore la stabilité du levage.
- Camions bennes minières : Protéger le châssis et le système de contrôle électronique en cas de forte charge et de conditions routières cahoteuses.
- Avantages techniques :
- Ajuster activement la rigidité/l'amortissement pour s'adapter à différentes conditions de travail (telles que le mode déplacement vs. fonctionnement de l'excavatrice).
- Réduire les vibrations transmises de l'équipement au sol, répondant aux exigences de la construction de protection de l'environnement (telles que le fonctionnement nocturne en ville).

2. Machines agricoles : adaptation au terrain et confort de conduite
Les grosses machines agricoles (telles que les tracteurs de plus de 300 chevaux et les moissonneuses-batteuses) doivent réduire l'inclinaison du corps dans les terres agricoles molles ou inégales pour éviter la fatigue du conducteur et protéger les cultures.

Applications typiques
- Pulvérisateurs à grande garde au sol : la suspension pneumatique maintient une garde au sol constante pour empêcher l'écrasement des cultures.
- Moissonneuses de canne à sucre : nivellement automatique lors du travail sur des pentes pour réduire les pertes de sucre.
- Extensions technologiques :
- Combiner le GPS avec un système de pré-balayage du terrain pour pré-ajuster les paramètres de suspension (tels que le système "AutoTrac" de John Deere).
- Les cabines suspendues isolent davantage les vibrations à haute fréquence (telles que les moissonneuses Kubota).

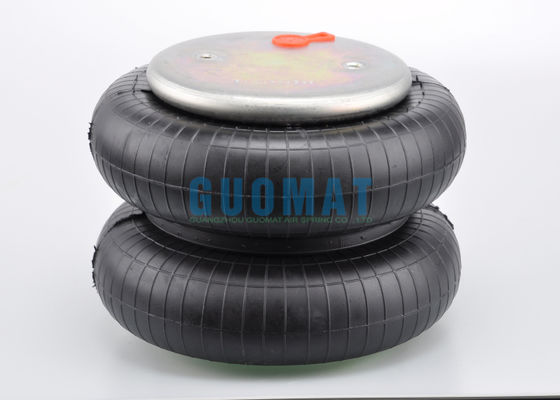

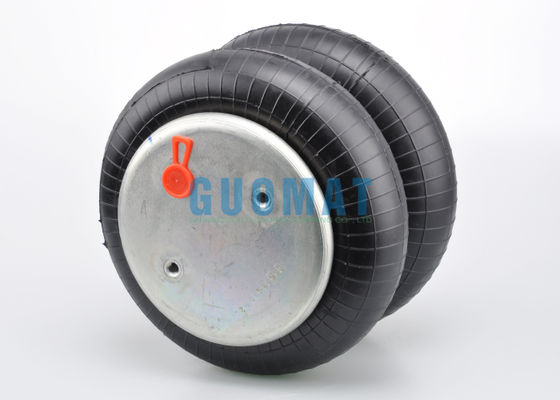

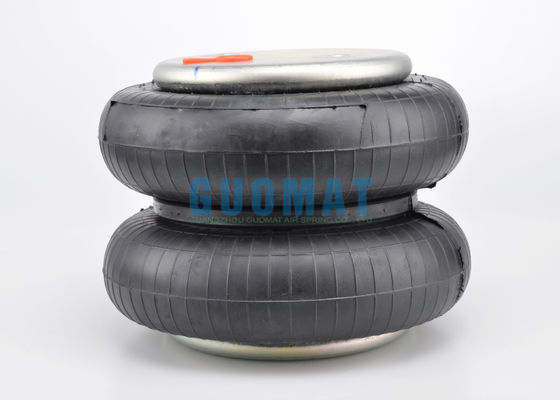

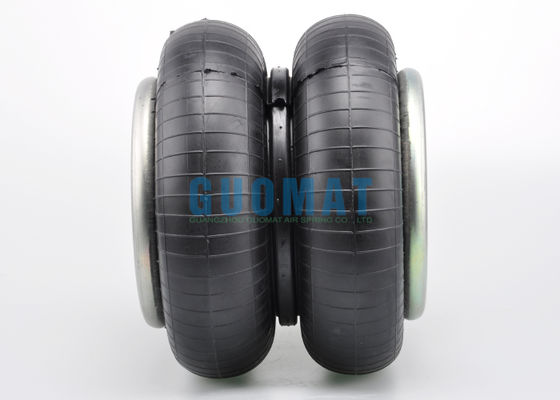

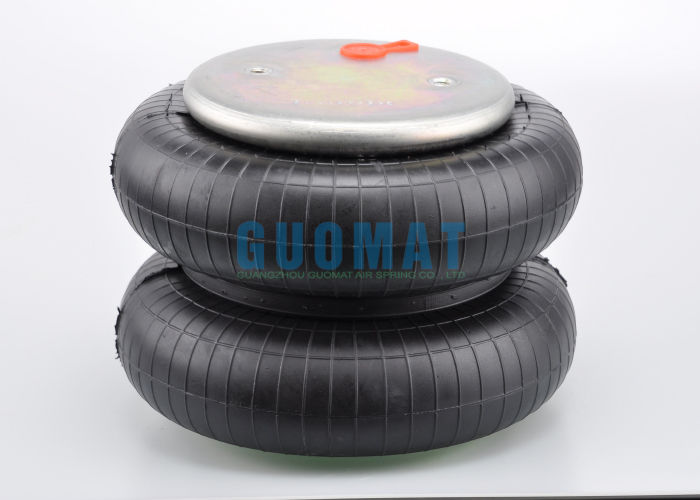

Images du produit
