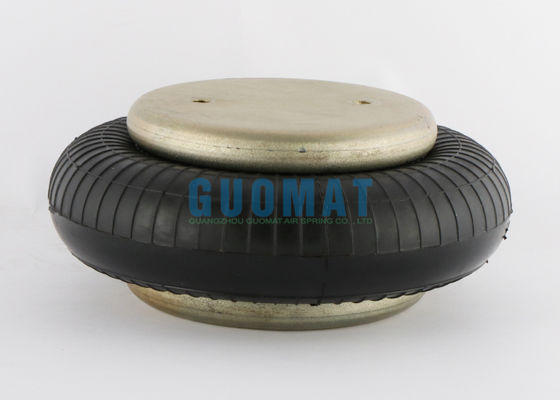

Soufflet pneumatique en caoutchouc de type G3/4 rempli de gaz FS120-9 Contitech W01M586165 Ressort pneumatique Firestone

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	1B1209-G3/4

Conditions de paiement et expédition:

Quantité de commande min:	6PCS
Prix:	$49.9-59.9/pc
Détails d'emballage:	Boîte de carton solide ou selon les besoins des clients
Délai de livraison:	2-8 jours ouvrables
Conditions de paiement:	T/T, Western Union, L/C
Capacité d'approvisionnement:	1000 pièces par semaine

Contact

Description de produit détaillée

Nom du modèle:	Printemps pneumatique en caoutchouc pour machines industrielles	Garantie:	12 mois
Matériel:	caoutchouc + acier	Paquet:	Emballage standard ou sur mesure
Moyen:	air comprimé	Numéro de pierre de feu:	W01-M58-6165
Le Festo:	EB-215-80	Un AVC:	50mm-115mm
Mettre en évidence:	Soufflets pneumatiques en caoutchouc Contitech , Soufflets pneumatiques en caoutchouc gonflés au gaz

G3 / 4 type rempli de gaz de caoutchouc à air FS120-9 Contitech W01M586165 Firestone Air Spring

Données techniques: ressort aérien à enroulement unique

Diamètre de la plaque de couverture supérieure:Ø135 mm

Entrée d'air:G3/4

trous filetés dans le couvercle supérieur:2XM8X1,25 mm

Distance centrale entre les trous filettés de la couverture supérieure: 70mm

Distance entre le trou fileté du couvercle supérieur et le trou d'admission d'air:35 mm

Diamètre de la plaque de couverture inférieure:Ø135 mm

Balles en caoutchouc de diamètre extérieur max.:Ø215 mm

Hauteur maximale:115 mm

Taille minimale:50 mm

GUOMAT NO.1B1209-G3/4 Numéros de référence

Références à Firestone W01M586165

Voir le filigrane W01 M58 6165

Voir le filigrane W01-M58-6165.

Se référer à Contitech FS120-9

Voir le FS 120-9 de Contitech

Voir le document Contitech FS120-9 G3/4

Voir le document Contitech FS 120-9 G3/4

Voir le document Contitech FS120-9 G3/4 M8

Voir le document Contitech FS 120-9 G3/4 M8

Il s'agit de Dunlop ((FR) 8'x1 S08101

Consultez la référence Bosch 822419003

Voir Festo EB-215-80

Voir Norgren PM/31081

Voir Norgren 8X1

Se reporter à la formule WBE 300-E1

Voir Airtech 140293

Veuillez vous référer à Airtech 111003

Voir Airtech 1B-190FB

Référence à Megatech 1S120-9 3/4 M8

Caractéristiques dynamiques à 115 mm de hauteur de conception
(Exigé uniquement pour la conception d'un isolant à montage aérien)

Précédent	Charge ((kN)	Taux de remplissage ((kN/m)	Fréquence naturelle ((Hz)
3	4.16	132	2.80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

Tableau de force

La hauteur de l'assemblage ((mm)	Volume @ 7BAR ((cu cm)	FEP Surface@7 BAR ((cm*2)	Force en kN
La hauteur de l'assemblage ((mm)	Volume @ 7BAR ((cu cm)	FEP Surface@7 BAR ((cm*2)	@ 3 BAR	@ 4 BAR	@ 5 BAR	@6 BAR	@7 BAR
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3.75	5.20	6.60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9.70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5.75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
