Lieu d'origine: | La Chine |
Nom de marque: | GUOMAT |
Certification: | ISO/TS16949:2009 |
Numéro de modèle: | 2B3400 |
Quantité de commande min: | 1PC |
---|---|
Détails d'emballage: | boîte forte de carton ou comme besoin de clients |
Délai de livraison: | 2-8 jours de travail |
Conditions de paiement: | T/T, Western Union, Paypal ou d'autres |
Capacité d'approvisionnement: | 1000pcs/week |
Matériel: | Couvercle en acier, soufflets en caoutchouc | Firestone: | W01-358-3400 |
---|---|---|---|
Goodyear: | 2B7-540 | Transporteur américain: | 8003-009 |
Poids de l'assemblage:: | 4,6 livres | Diamètre maximum: | 8 pouces |
Capacité de pression: | PA de 0.2-0.8 M | Hauteur de conception: | 6-7 pouces |
Surligner: | Ressort pneumatique compliqué,pièces de suspension d'air |

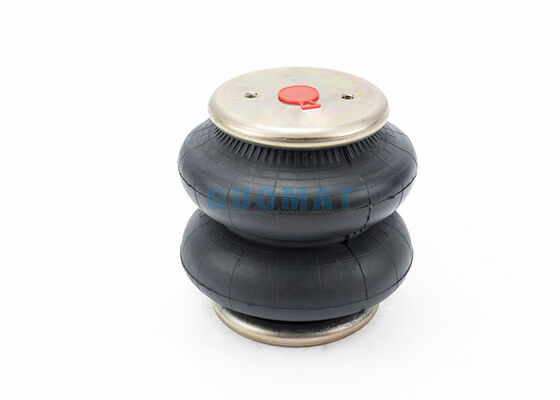

Ressort pneumatique industriel 2B7-540/numéro de la pièce croisé W01-358-3400 de 2B7 540 Firestone
Description de W01-358-3400 :
GUOMAT 2B3400 est produit par le GUOMAT factory.GUOMAT 2B3400 que des ressorts pneumatiques sont utilisés non seulement pour des camions et des remorques, mais également comme convoyeurs de vibration, tels que de grands dessiccateurs, les séparateurs centrifuges, coordonne les tables et les machines de mesure, et airbag commercial de rouleau du ressort pneumatique des machines à laver .GUOMAT le double 2B3400 peut complètement remplacer le ressort pneumatique de Firestone W01-358-3400 Firestone ; les paramètres techniques de GUOMAT 2B3400 sont identiques que le ressort pneumatique de Firestone W01-358-3400 Firestone, indiquant que des pièces flexibles internes de rouleau de gaz de GUOMAT 2B3400 de willNo industriel de ressort pneumatique de perles moulées sont employées. Le nombre de soufflets en caoutchouc est 224, et le morceau flexible est relié à l'extrémité de la parenthèse en maintenant le matériel entre le plat supérieur et l'embase, et puis en l'ajustant sur un diamètre approprié.
Caractéristiques de GUOMAT 2B3400
Nombre de GUOMATPart : 2B3400
Numéro de plaque de dessus de Firestone : 3450
Nombre de piston de Firestone : 3436
Les soufflets de Firestone numérotent : 224
Numéro de la pièce de Goodyear : 2B7-540/2B7 540/2B7540
Nombre de transporteur américain : 8003-009
Numéro de la pièce de Firestone : W01-358-3400/W01 358 3400/W013583400
Numéro de commande de Firestone : W01-358-3400
Soufflets # : 224
Poids d'Assemblée : 4,6 livres
Taille de conception : 6-7 pouces
Capacité de chargement à 20 psig : lbsf 342
Capacité de chargement à 60 psig : lbsf 1 026
Capacité de chargement à 90 psig : lbsf 1 539
Diamètre maximum : 8 pouces
Température de fonctionnement : 56Cº à -53Cº
Suspension d'air de Firestone/ressort pneumatique industriels actionneur pneumatique 224C, plaque de pression de type 1, (2) écrou 3/8-16 aveugle dans 3,75" centre, 1/4" port WO1-358-3400, 224C2BN 1/4NPT 2BN de centre de TNP.
Taille comprimée : 2,75 pouces
Numéro de plaque supérieur : 3450
Largeur supérieure de plat : 5,31 pouces
Piston non : 3436
Largeur de piston : 5,31 pouces
Firestone beugle le nombre : 224
Numéro de la pièce de Goodyear : 2B7-540
Nombre d'American Airlines : 8003-009
Données de GUOMAT 2B3400
Écrou de ❶/écrou aveugle
Dent de vis de plat de capot supérieur (écrou) : 2 PCs X 3/8-16UNC
Distance de centre de vis de plat de capot supérieur : 70 millimètres
Dent de vis de plat du couvercle inférieur (écrou) : 2 PCs X 3/8-16UNC
Distance de centre de vis de plat du couvercle inférieur : 70 millimètres
Le ❷ intoxiquent l'entrée de trou/air/montage d'air
Entrée de trou/air de gaz : 1/4NPTF
Distance de centre de vis entre le trou de gaz et l'écrou : 35 millimètres
Le ❸ le couvercle
Diamètre de plat de capot supérieur (largeur) : pouces de 132 millimètres /5.31
Diamètre de plat du couvercle inférieur (largeur) : 132 millimètres 5,31 pouces
Soufflets en caoutchouc de ❹
Soufflets en caoutchouc MAX Diameter : 203 millimètres
La course fonctionnante : MINUTE 75 millimètres au max 230 millimètres
Hauteur maximum : 230 millimètres
Taille minimum (taille comprimée) : 75 millimètres/2,75 pouces
Taille de course : 155 millimètres
Bloc de butoir de ❺/bloc de tampon
Sans bloc de butoir
Le ❻ ceignent l'anneau de cercle/ceinture
Avec le cercle de ceinture : Une seule pièce de cercle de ceinture
Données de détail de GUOMAT 2B3400 :
D'autres genres de double ressort pneumatique compliqué pour la machine industrielle et de ressort pneumatique technique de Parametersonvoluted de détail pour la machine industrielle et le détail
Nombre de GUOMAT | Nombre d'Assemblée | OD maximum @100 psig (pouces) | Chaîne de charge de calcul (livres) | Chaîne de taille de conception (pouces) | Course utilisable (pouces) | Min Comp Height (pouces) | Max Ext Height (pouces) | Pare-chocs inclus | Pour cent approximatifs d'isolement | Taille convenable d'air (pouces) | |||
Pour une fréquence de distribution de : | |||||||||||||
CPM 435 | CPM 870 | CPM 1160 | CPM 1750 | ||||||||||
2B12 309 | 2B12-309 | 13 | 900 - 7 205 | 7.5 - 9,5 | 6,9 | 4,2 | 11,1 | OUI | 92 | 98 | 98 | 99 | 1/4 OS |
2B12 318 | 2B12-318 | 13 | 900 - 7 205 | 7.5 - 9,5 | 6,9 | 4,2 | 11,1 | OUI | 92 | 98 | 98 | 99 | 3/4 OS |
2B12 416 | 2B12-416 | 13,7 | 1 300 - 8 100 | 7.5 - 9,5 | 10,9 | 3,5 | 14,4 | NON | 92 | 98 | 99 | 99 | 1/4 OS |
2B12 419 | 2B12-419 | 13,7 | 1 300 - 8 100 | 7.5 - 9,5 | 10,9 | 3,5 | 14,4 | NON | 92 | 98 | 99 | 99 | 3/4 OS |
2B12 425 | 2B12-425 | 13 | 900 - 7 205 | 7.5 - 9,5 | 7,6 | 3,5 | 11,1 | NON | 92 | 98 | 98 | 99 | 1/4 OS |
2B12 429 | 2B12-429 | 13 | 900 - 7 205 | 7.5 - 9,5 | 7,6 | 3,5 | 11,1 | NON | 92 | 98 | 98 | 99 | 3/4 OS |
2B12 437 | 2B12-437 | 13 | 900 - 7 205 | 7.5 - 9,5 | 7,6 | 3,5 | 11,1 | NON | 92 | 98 | 98 | 99 | 1/4 C |
2B12 440 | 2B12-440 | 13,7 | 1 300 - 8 100 | 7.5 - 9,5 | 10,6 | 3,8 | 14,4 | OUI | 92 | 98 | 99 | 99 | 1/4 CS |
2B14 352 | 2B14-352 | 15,1 | 1 500 - 11 100 | 7.5 - 9,5 | 7,8 | 3,5 | 11,3 | NON | 93 | 98 | 99 | 99 | 3/4 OS |
2B14 353 | 2B14-353 | 15,1 | 1 500 - 11 100 | 7.5 - 9,5 | 6,4 | 4,9 | 11,3 | OUI | 93 | 98 | 99 | 99 | 3/4 OS |
2B14 354 | 2B14-354 | 15,1 | 1 500 - 11 100 | 7.5 - 9,5 | 7,8 | 3,5 | 11,3 | NON | 93 | 98 | 99 | 99 | 1/4 OS |
2B14 355 | 2B14-355 | 15,1 | 1 500 - 11 100 | 7.5 - 9,5 | 6,4 | 4,9 | 11,3 | OUI | 93 | 98 | 99 | 99 | 1/4 OS |
2B14 362 | 2B14-362 | 16 | 2 000 - 13 100 | 7.5 - 9,5 | 11,7 | 3,5 | 15,2 | NON | 93 | 98 | 99 | 99 | 1/4 OS |
2B14 363 | 2B14-363 | 16 | 2 000 - 13 100 | 7.5 - 9,5 | 11,7 | 3,5 | 15,2 | NON | 93 | 98 | 99 | 99 | 3/4 OS |
2B14 452 | 2B14-452 | 16 | 2 000 - 13 100 | 7.5 - 9,5 | 11 | 4,2 | 15,2 | OUI | 93 | 98 | 99 | 99 | 1/4 OS |
2B15 375 | 2B15-375 | 16,7 | 2 000 - 12 300 | 7.5 - 9,5 | 9,3 | 3,5 | 12,8 | NON | 93 | 98 | 99 | 99 | 1/4 OS |
2B15 376 | 2B15-376 | 16,7 | 2 000 - 12 300 | 7.5 - 9,5 | 7,9 | 4,9 | 12,8 | OUI | 93 | 98 | 99 | 99 | 1/4 OS |
2B15 377 | 2B15-377 | 16,7 | 2 000 - 12 300 | 7.5 - 9,5 | 9,3 | 3,5 | 12,8 | NON | 93 | 98 | 99 | 99 | 3/4 OS |
2B15 378 | 2B15-378 | 16,7 | 2 000 - 12 300 | 7.5 - 9,5 | 7,9 | 4,9 | 12,8 | OUI | 93 | 98 | 99 | 99 | 3/4 OS |
2B19 8423 | 2B19-8423 | 20,5 | 3 200 - 23 700 | 7.0 - 10,0 | 8,75 | 3,25 | 12 | ** | 92 | 97 | 98 | 99 | ** |
2B19 8433 | 2B19-8433 | 20,5 | 3 200 - 23 700 | 7.0 - 10,0 | 8,75 | 3,25 | 12 | ** | 92 | 97 | 98 | 99 | ** |
2B22 8529 | 2B22-8529 | 23 | 5 200 - 31 700 | 7.0 - 9,0 | 9,25 | 3,25 | 12,5 | ** | 93 | 97 | 98 | 99 | ** |
2B22 8539 | 2B22-8539 | 23 | 5 200 - 31 700 | 7.0 - 9,0 | 9,25 | 3,25 | 12,5 | ** | 93 | 97 | 98 | 99 | ** |
