| Lieu d'origine: | Guangdong, Chine |
| Nom de marque: | GUOMAT |
| Certification: | ISO/TS16949:2009 |
| Numéro de modèle: | FD 40-10 |
| Quantité de commande min: | 1PC |
|---|---|
| Détails d'emballage: | boîte forte de carton ou comme besoin de clients |
| Délai de livraison: | 2-8 jours de travail |
| Conditions de paiement: | T/T, Western Union, Paypal ou d'autres |
| Capacité d'approvisionnement: | 1000pcs/week |
| Matériel: | Couvercle en acier, soufflets en caoutchouc | Contitech: | FD 40-10 |
|---|---|---|---|
| Trou de gaz: | G1/4 | Dent de vis: | M8x1.25 |
| Distance centrale de vis: | 20 millimètres | Diamètre de couvercle: | 90 millimètres |
| Capacité de pression: | PA de 0.2-0.8 M | Taille naturelle de soufflets en caoutchouc: | 145 MILLIMÈTRES |
| Surligner: | Ressort pneumatique compliqué,ressorts d'aide d'air |
||

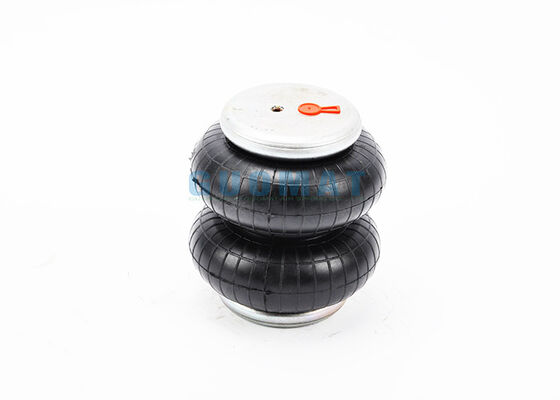

Le ressort pneumatique industriel FD 40-10 a l'entrée de l'air G1/8 est combiné avec l'écrou est M8x1.25
FD 40-10
FD 40-10 CI
Contitech FD 40-10
Double déclencheur d'air de convolution
M8 : maximum 25 nanomètre
G1/8 : maximum 25 nanomètre
Dactylographiez les soufflets en caoutchouc d'ordre numéro seulement 72586 avec les plats sertis par replis, l'entrée de l'air G1/8 10 le millimètre 2682001000 excentrical avec les plats sertis par replis d'acier inoxydable, l'entrée de l'air G1/8 0 le millimètre 61755 excentrical
Écrou de ❶/écrou d'abat-jour
Dent de vis de plat de capot supérieur (écrou) : 2 PCs X M8X1.25
Distance centrale de vis de plat de capot supérieur : 20 millimètres
Dent de vis de plat du couvercle inférieur (écrou) : 2 PCs X M8X1.25
Distance centrale de vis de plat du couvercle inférieur : 20 millimètres
Entrée de trou/air de gaz de ❷/montage d'air
Entrée de trou/air de gaz : L'entrée de l'air G1/8 est combinée avec l'écrou
Couvercle de ❸
Diamètre de plat de capot supérieur (largeur) : 90 millimètres
Diamètre de plat du couvercle inférieur (largeur) : 90 millimètres
Soufflets en caoutchouc de ❹
Le caoutchouc beugle le diamètre naturel : 125mm
Le caoutchouc beugle la taille naturelle : 145 millimètres
Bloc de butoir de ❺/bloc de tampon
Sans bloc de butoir
Cercle de ceinture de ❻/anneau de ceinture
Avec le cercle de ceinture : Une seule pièce de cercle de ceinture
Les images montrent que l'information inclut :
Données techniques
Isolement de vibration - valeurs caractéristiques dynamiques
Application pneumatique - valeurs caractéristiques statiques
| GUOMAT NON. | Dénomination du produit | Capacité de charge à | Fréquence naturelle à | Taille fonctionnante recommandée | Diamètre requis d'installation | ||
| barre 5 | barre 8 | barre 5 | barre 8 | ||||
| Double ressort pneumatique de convolution | |||||||
| FD 40 10 | FD 40-10 | 1,95 | 3,2 | 2,7 | 2,7 | 160 | 160 |
| FD 70 13 | FD 70-13 | 3,1 | 5 | 2,5 | 2,5 | 175 | 180 |
| FD 110 15 | FD 110-15 | 5,6 | 9,2 | 2,2 | 2,1 | 175 | 215 |
| FD 120 17 | FD 120-17 | 6,5 | 10,6 | 2 | 2 | 190 | 230 |
| FD 120 20 | FD 120-20 | 7,8 | 12,7 | 1,8 | 1,7 | 205 | 235 |
| FD 138 18 | FD 138-18 | 6,9 | 11,2 | 2 | 2 | 200 | 245 |
| FD 200 19 | FD 200-19 | 9 | 14,5 | 1,9 | 1,9 | 210 | 265 |
| FD 200 22 | FD 200-22 | 10,3 | 16,5 | 1,7 | 1,6 | 220 | 265 |
| FD 200 25 | FD 200-25 | 10,2 | 16,5 | 1,7 | 1,7 | 254 | 275 |
| FD 210 22 | FD 210-22 | 11,6 | 19,4 | 1,8 | 1,7 | 220 | 300 |
| FD 330 22 | FD 330-22 | 16,7 | 27,6 | 1,8 | 1,7 | 240 | 340 |
| FD 412 18 | FD 412-18 | 18,3 | 30 | 1,8 | 1,8 | 220 | 350 |
| FD 530 22 | FD 530-22 | 25,8 | 42 | 1,8 | 1,7 | 250 | 400 |
| FD 530 30 | FD 530-30 | 29,3 | 48,2 | 1,6 | 1,5 | 260 | 415 |
| FD 530 35 | FD 530-35 | 31,6 | 51,2 | 1,5 | 1,4 | 285 | 420 |
| FD 960 22 | FD 960-22 | 45,6 | 71,5 | 1,6 | 1,6 | 240 | 490 |
| FD 1330 25 | FD 1330-25 | 65,3 | 103,9 | 1,6 | 1,5 | 240 | 570 |
| FD 1710 25 | FD 1710-25 | 86,6 | 136,6 | 1,6 | 1,5 | 240 | 620 |
| FD 2380 24 | FD 2380-24 | 114,9 | 186,1 | 1,6 | 1,5 | 240 | 710 |
| FD 2870 30 | FD 2870-30 | 138,7 | 217,6 | 1,5 | 1,4 | 265 | 760 |
| FD 5450 28 | FD 5450-28 | 260,8 | 415,3 | 1,4 | 1,3 | 280 | 1000 |
