| Lieu d'origine: | La Chine |
| Nom de marque: | GUOMAT |
| Certification: | ISO/TS16949:2009 |
| Numéro de modèle: | 150076H-1 |
| Quantité de commande min: | 1PC |
|---|---|
| Détails d'emballage: | boîte forte de carton ou comme besoin de clients |
| Délai de livraison: | 2-8 jours de travail |
| Conditions de paiement: | T/T, Western Union, Paypal ou d'autres |
| Capacité d'approvisionnement: | 1000pcs/week |
| Matériel: | Alliage d'aluminium et caoutchouc | GUOMAT: | 150076H-1 |
|---|---|---|---|
| Garantie: | 12 mois | Poids net: | 1,25 KILOGRAMMES |
| L'autre nom: | Sacs de ressort pneumatique | Capacité de pression: | 2-8 M Pa |
| Poids brut: | 1,7 kilogrammes | Anneau de bride: | Avec ou sans |
| Méthode de connexion: | Connexion de bride | ||
| Surligner: | Ressort pneumatique compliqué,pièces de suspension d'air |
||

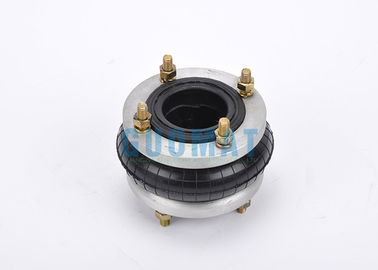

Ressort pneumatique de connexion de bride Guomat 150076H-1 pour l'équipement de fabrication du papier
Caractéristiques compliquées simples de ressort pneumatique de Guomat 150076H-1
Écrou de ❶/écrou aveugle
Nombre de vis de plat de capot supérieur : 4 PCs
Nombre de vis de plat du couvercle inférieur : 4 PCs
Le ❷ intoxiquent l'entrée de trou/air/montage d'air
Entrée de trou/air de gaz : 1/4NPTF
Le ❸ le couvercle
Diamètre de plat de capot supérieur : 115 millimètres
Diamètre de plat du couvercle inférieur : 115 millimètres
Soufflets en caoutchouc de ❹
Le diamètre s'ouvrant : 88 millimètres
La taille de l'ouverture : 15 millimètres
Soufflets en caoutchouc par le diamètre : 104 millimètres
Diamètre naturel de soufflets en caoutchouc : 150 millimètres
La course fonctionnante : MINUTE 75 millimètres au max 260 millimètres
Taille naturelle de soufflets en caoutchouc : 76 millimètres
Bloc de butoir de ❺/bloc de tampon
Sans bloc de butoir
Le ❻ ceignent l'anneau de cercle/ceinture
Sans cercle de ceinture
Liste technique de paramètre d'optimisation du traitement de ressort pneumatique 150076H-1 :
| Incidence charge Puissance (kilogramme) |
Pression d'inflation | 0.2MPa | 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa | 0.8MPa | 0.7MPa Volume (³ de DM) |
|---|---|---|---|---|---|---|---|---|---|
| Taille d'installation | |||||||||
| 45 (millimètre) | 436 | 579 | 718 | 860 | 1008 | 1155 | 1301 | 0,37 | |
| 55 (millimètre) | 299 | 428 | 570 | 700 | 830 | 963 | 1088 | 0,46 | |
| 65 (millimètre) | 226 | 335 | 451 | 565 | 670 | 782 | 906 | 0,57 | |
| 76 (millimètre) | 164 | 258 | 344 | 435 | 526 | 621 | 720 | 0,67 | |
| 85 (millimètre) | 122 | 190 | 254 | 330 | 399 | 475 | 544 | 0,75 | |
| 95 (millimètre) | 58 | 94 | 133 | 174 | 220 | 263 | 308 | 0,87 | |
| Rigidité et fréquence à la taille de conception | Rigidité verticale (Kg/cm) | 107 | 150 | 187 | 231 | 265 | 303 | 319 | |
| Rigidité et fréquence à la taille de conception | Fréquence naturelle hertz | 4,05 | 3,82 | 3,69 | 3,65 | 3,55 | 3,50 | 3,33 | |
| Rigidité et fréquence à la taille de conception | CPM de fréquence naturelle | 243 | 229 | 221 | 219 | 213 | 210 | 199 |
Les ressorts pneumatiques ont résolu des problèmes de vibration et de bruit dans des applications multiples, comme :
| Type de connexion de bride de table modèle de comparaison de ressort pneumatique | |||
| GUOMAT NON. | Contitech NON. | GUOMAT NON. | Contitech NON. |
| FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
| FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
| FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
| FS76-7DSCR | CR DE FS 76-7 DS | FS2870-16RS | FS 2870-16 RS |
| FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
| FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
| FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
| FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
| FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
| FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
| FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
| FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
| FD76-14DSCR | CR DE FD 76-14 DS | FD2870-30RS | FD 2870-30 RS |
| FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
| FD209-21DS | FD 209-21 DS | FT960-34RS | PI 960-34 RS |
| FD210-22DS | FD 210-22 DS | FT1330-35RS | PI 1330-35 RS |
| FD412-18DS | FD 412-18 DS | FT1710-38RS | PI 1710-38 RS |
| FD614-26DS | FD 614-26 DS | FT2870-45RS | PI 2870-45 RS |
| FD816-30DS | FD 816-30 DS | FT5450-44RS | PI 5450-44 RS |
| FT22-6DICR | PI 22-6 DI CR | ||
| FT44-15DICR | PI 44-15 DI CR | ||
| FT76-20DICR | PI 76-20 DI CR | ||
| FT76-20DSCR | PI DE CR DE 76-20 DS | ||
| FT138-26DS | PI 138-26 DS | ||
| FT210-32DS | PI 210-32 DS | ||
| FT412-32DS | PI 412-32 DS | ||
| FT614-36DS | PI 614-36 DS | ||
| FT816-40DS | PI 816-40 DS | ||
