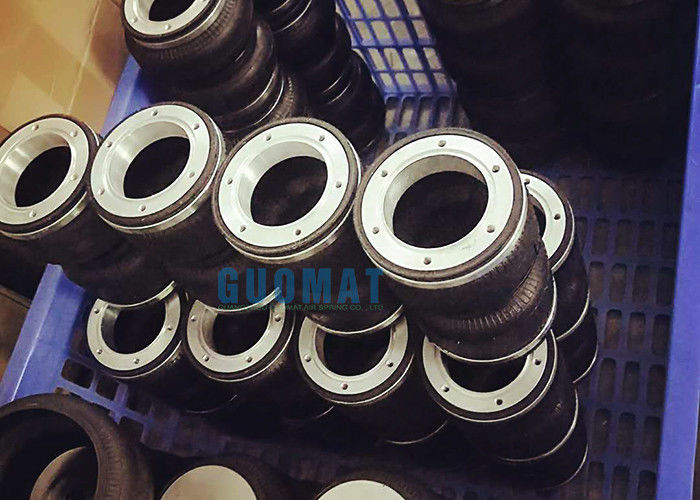

ISO/TS16949 airbags industriels 2B120 avec le diamètre naturel 120MM max DIA.135MM

Airbags 2B120 avec le diamètre naturel 120MM max DIA.135MM pour la modification des voitures japonaises

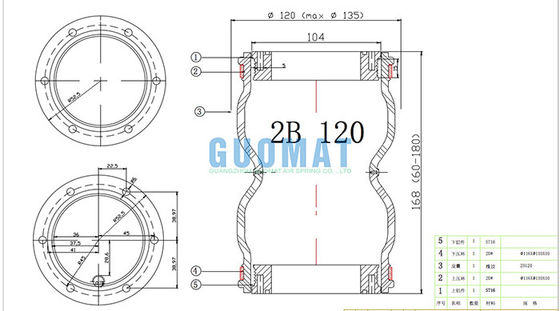

caractéristiques 2B120 et paramètres techniques de détail

Écrou de ❶/écrou d'abat-jour

Dent de vis de plat de capot supérieur (écrou) : 6 PCs X M8X1.25

Distance centrale de vis de plat de capot supérieur : 90 millimètres

Dent de vis de plat du couvercle inférieur (écrou) : 6 PCs X M8X1.25

Distance centrale de vis de plat du couvercle inférieur : 90 millimètres

Entrée de trou/air de gaz de ❷/montage d'air

Entrée de trou/air de gaz : G1/4

Couvercle de ❸

Diamètre de plat de capot supérieur (largeur) : 116mm

Diamètre de plat du couvercle inférieur (largeur) : 116 millimètres

Soufflets en caoutchouc de ❹

Le caoutchouc beugle le diamètre naturel : 120mm

Le caoutchouc beugle le diamètre de max : 135 millimètres

Diamètre de l'espace d'installation : 155 millimètres

Le caoutchouc beugle la taille naturelle : 168 millimètres

Bloc de butoir de ❺/bloc de tampon

Sans bloc de butoir

Cercle de ceinture de ❻/anneau de ceinture

Avec le cercle de ceinture : On rapièce du cercle de ceinture

Les images montrent que l'information inclut :

Données techniques

Isolement de vibration - valeurs caractéristiques dynamiques

Application pneumatique - valeurs caractéristiques statiques
