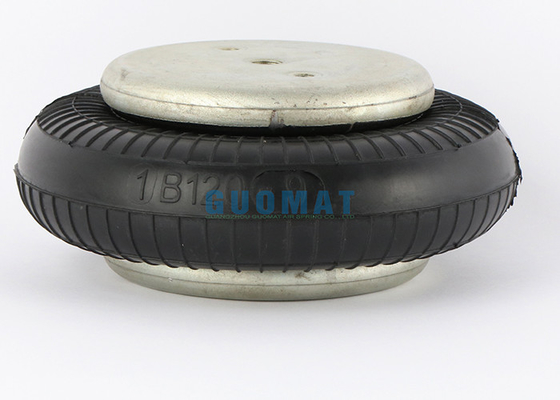

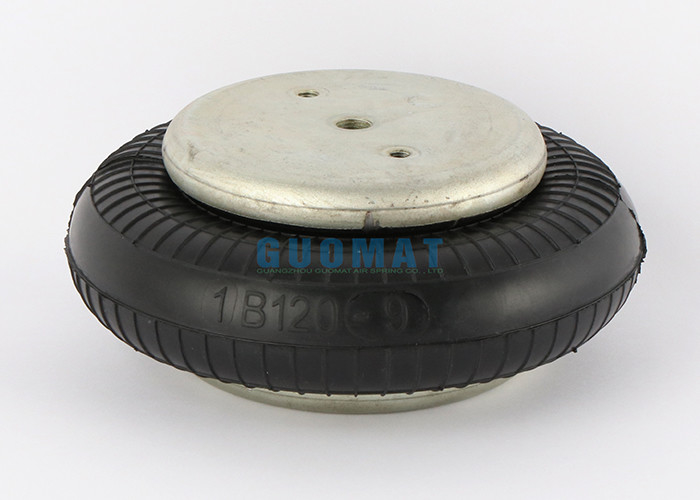

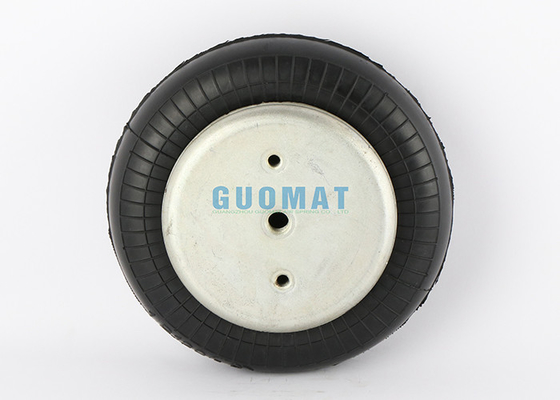

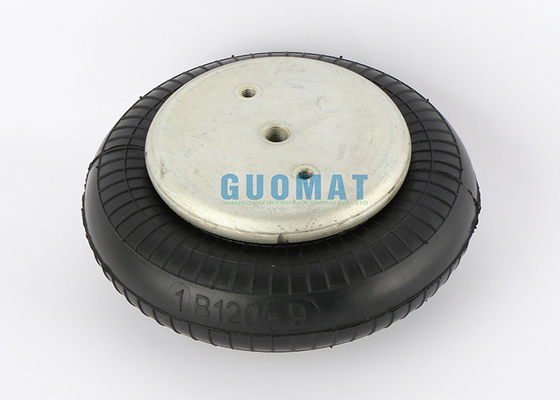

fournisseur de ressorts d'air industriels Firestone W01-M58-6166 Single Bellow Air Bag FS 120-9
Description du produit
|
Nom de l'article
|
La chaîne de roulement de l'air
|
|
Matériel
|
caoutchouc de haute qualité
|
|
Garantie
|
12 mois
|
|
Condition
|
Tout neuf.
|
|
Fonction
|
Réduisez les vibrations
|
|
Couleur
|
Noir
|
|
Délai de livraison
|
2-8 jours ouvrables
|
Numéro de référence
Le feu de la pierre: W01-M58-6166
Le montant de la subvention est calculé à partir du montant de la subvention.
W01M586166
Contitech: FS 120 à 9
fs 120 à 9
fs 120 à 9 ci
Dans le cas de l'équipement, la valeur de l'équipement doit être supérieure ou égale à:
B-osch: 822419008
Nous avons une forme: WBE 300-E2
Les données techniques du FS 120-9
Réservoir de gaz/entrée d'air
Trou de gaz: G1/4
Plaque de couverture
Diamètre de la plaque de couverture supérieure: 135 mm
Distance entre le centre de vis et la plaque de couverture supérieure: 70 mm
Diamètre de la plaque de couverture inférieure: 135 mm
Distance entre le centre de vis et la plaque de couverture inférieure: 70 mm
Noix/noix aveugle
La couverture supérieure de la plaque de vis ((Noix) Dent:2XM8X1.25
La partie inférieure de la plaque de couverture de la vis (noix) de la dent: 2XM8X1.25
M8 = 25 Nm
Le caoutchouc Bellow
Le débit d'air est supérieur ou égal à la valeur de l'air.
Le temps de travail: MAX 115 mm à MIN 50 mm
Hauteur maximale:115 mm
Hauteur minimale: 50 mm
Hauteur de compression: 65 mm
Caractéristiques dynamiques à 115 mm de hauteur de conception
| La pression de mesure (BAR) |
Charge (kN) |
Taux de remplissage ((kN/m) |
Fréquence naturelle Hz |
| 3 |
4.16 |
132 |
2.80 |
| 4 |
5.73 |
169 |
2.71 |
| 5 |
7.26 |
207 |
2.67 |
| 6 |
8.98 |
247 |
2.62 |
| 7 |
10.55 |
285 |
2.59 |
Tableau de force
|
Assemblage
Taille
(mm)
|
Le volume
@7 BAR
(cu cm)
|
Zone du FEP
@7 BAR
(cm)2) Le
|
Force en kN |
|
@ 3
Barres de coupe
|
@ 4
Barres de coupe
|
@ 5
Barres de coupe
|
@6
Barres de coupe
|
@7
Barres de coupe
|
| 130 |
2268 |
80 |
2.03 |
2.90 |
3.75 |
4.74 |
5.58 |
| 120 |
2167 |
103 |
2.76 |
3.86 |
4.95 |
6.14 |
7.18 |
| 110 |
2037 |
123 |
3.41 |
4.68 |
5.96 |
7.36 |
8.61 |
| 100 |
1898 |
140 |
3.92 |
5.34 |
6.78 |
8.36 |
9.78 |
| 90 |
1733 |
154 |
4.33 |
5.92 |
7.49 |
9.23 |
10.80 |
| 80 |
1568 |
166 |
4.64 |
6.39 |
8.08 |
9.94 |
11.62 |
| 70 |
1379 |
176 |
4.89 |
6.77 |
8.58 |
10.55 |
12.30 |
| 60 |
1198 |
184 |
5.09 |
7.05 |
8.97 |
11.03 |
12.85 |
Informations sur l'emballage
Poids net: 2 kg
Longueur de l'emballage:24 ((cm)
Largeur de l'emballage:24 ((cm)
Hauteur de l'emballage:24 ((cm)
Numéro GUOMAT:1B120-9
Numéro de pièce du constructeur: FS 120-9 CI
Quelle est la fonction principale d'un ressort pneumatique, et de quelles façons est- il utilisé?
Les ressorts pneumatiques sont des équipements souvent utilisés dans la production industrielle et les machines-outils.
La fonction principale du ressort d'air est de réduire les vibrations causées par le ressort lors du frottement.Il peut affecter la machine et l'endommager facilement..
Dans certaines machines et équipements, les ressorts à air sont utilisés pour réduire les vibrations de l'équipement et maintenir une efficacité élevée et un fonctionnement en douceur de la machine.
