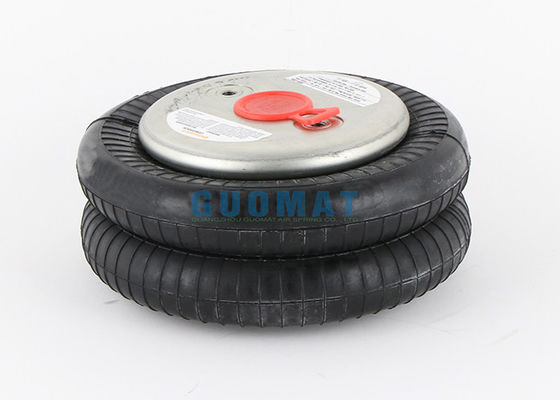

Ressort pneumatique à double enroulement en caoutchouc FD 120-17 CI Entrée d'air G3/4 Contitech

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	FD 120-17

Conditions de paiement et expédition:

Quantité de commande min:	6pcs
Prix:	$59.9-69.9/pc
Détails d'emballage:	Boîte forte de carton ou comme le besoin de clients
Délai de livraison:	2-8 jours de travail
Conditions de paiement:	T/T, Western Union, L/C
Capacité d'approvisionnement:	1000PCS/Week

Contact

Description de produit détaillée

Matériau en caoutchouc:	Le caoutchouc de haute qualité	Garantie du fabricant:	1 an
Emballage:	carton/cartons	Trou d'essence:	G3 / 4
Type de ressort:	Doublé	Le style de Bellows:	Ressort pneumatique industriel
Vis:	M8	Pression minimum:	0 barres
Mettre en évidence:	Ressort pneumatique à double enroulement en caoutchouc , ressort pneumatique à double enroulement FD 120-17

FD 120-17 CI Entrée d'air G3/4 Contitech Ressort pneumatique en caoutchouc à double volute

Description du produit

Numéro de pièce d'origine

Contitech: FD 120-17 CI

2682 030000

B-osch: 822419042

Dunlop(FR) :SO 8201

Festo: EB-215-155

Goodyear: 2B 7-540

Norgren: PM/31082 (8x2)

Pirelli: T26 84181

Taurus: KF 218

Weforma: WBZ 300-E1

Airkraft: 113053

Les données techniques du FD 120-17 CI

Température de fonctionnement	-40°C à +70°C
Test de défaillance	≥3 millions
Diamètre de la plaque de recouvrement supérieure	135mm
Diamètre de la plaque de recouvrement inférieure	135mm
Trou de gaz / Entrée d'air	G3/4
Diamètre naturel du soufflet en caoutchouc	189mm
Hauteur comprimée	79mm
Hauteur de conception	178mm-203mm
Vis (écrou) de la plaque de recouvrement supérieure	2XM8X1.25
Vis (écrou) de la plaque de recouvrement inférieure	2XM8X1.25
Distance entre les centres des vis de la plaque de recouvrement supérieure	70mm
Distance entre les centres des vis de la plaque de recouvrement inférieure	70mm

M8=25Nm

G3/4=50Nm

Pression min. 0bar

Force de retour à la hauteur min. ≤200N

Poids total avec plaques serrées 2.3kg

Valeurs caractéristiques dynamiques d'isolation des vibrations

Pression P ［bar］	3	4	5	6	7	8	VoI.［I］
Force (Charge) ［KN］	3.8	5.2	6.5	8.0	9.3	10.6	3.2
Raideur du ressort ［N/CM］	600	830	1060	1290	1520	1750
Fréquence naturelle ［HZ］	2.1	2.0	2.0	2.0	2.0	2.0

Pression P	［bar］	3	4	5	6	7	8	VoI.［I］
Hauteur H(mm)	200	3.4	4.8	5.9	7.3	8.5	9.7	3.4
	180	4.2	5.7	7.1	8.6	10.1	11.5	3.1
	160	4.9	6.5	8.1	9.9	11.5	13.1	2.8
	140	5.5	7.2	9.1	11.0	12.7	14.5	2.4
	120	6.0	7.9	9.9	12.0	14.0	15.8	2.1
	100	6.4	8.5	10.7	12.9	15.1	17.0	1.6
	80	6.8	9.1	11.3	13.7	16.0	17.9	1.2

Fonctionnement

En raison de leur construction flexible, le montage des soufflets pneumatiques est moins critique que celui des vérins pneumatiques conventionnels, qui nécessitent normalement une fixation et un guidage rigides et ne fournissent qu'une localisation axiale. Le décalage des plaques d'extrémité peut aller jusqu'à 10 mm.

Lorsqu'il est mis sous pression, le soufflet pneumatique suivra la ligne de moindre résistance. Par conséquent, il faut faire attention à la géométrie de montage dans les applications angulaires.

Lorsqu'ils sont dépressurisés, les soufflets pneumatiques s'adaptent à des espaces étonnamment petits, ce qui est particulièrement utile pour le serrage ou le déplacement de charges de forme bizarre ou très lourdes.

En fonctionnement, il est recommandé de ne pas laisser l'unité "buter" ou atteindre sa hauteur maximale. Divers dispositifs mécaniques peuvent être utilisés pour y parvenir.
