Un ressort d'air enroulé 1B5171 Style remplace Contitech FS330-11 468 Boucles en caoutchouc

Un ressort d'air enroulé 1B5171 Style remplace Contitech FS330-11 468 Boucles en caoutchouc

Nom de référence.

spécifications et paramètres techniques détaillés: 1B5171

• Noix/noix aveugle

Dents de vis de plaque supérieure: 3 × 3/8-16UNC

dents de vis (noix) de la plaque de couverture inférieure: 4× 3/8-16UNC

• Résistants à l'air/entrée d'air

Pour les véhicules à moteur à combustion interne:

• Plaque de couverture

Diamètre de la plaque supérieure: 231 mm

Diamètre du couvercle inférieur: 231 mm

• Balises en caoutchouc à cloche

Le diamètre maximal de la boucle de caoutchouc: 325 mm.

Traction: de 55 mm à 160 mm

• Bloc de pare-chocs ou bloc de pare-chocs

Aucun bloc de pare-chocs

• La courroie de ceinture/la courroie de ceinture

Sans boucle de ceinture

Pression minimale: 0 bar

Force de retour à hauteur minimale: ≤ 300N

Poids total avec plaques serrées: 4,1 kg

Isolement des vibrations - valeurs des caractéristiques dynamiques

Hauteur de conception H: 130 mm recommandée, minimum 100 mm

Les valeurs des caractéristiques statiques d'application pneumatique

Force F[KN]

Applications

Pl'industrie du papier et de l'ulp

Fabrication de bois

Tableaux de levage

Tsystème d'oulage et d'usinage

Production d'énergie

Outilsrobotique et automatisation

Ensemble de composants

Assemblage automobile

Équipement médical

Systèmes de convoyeurs

Emballage

Avantages

1- Précision de commande: l'amortisseur à ressort d'air assure un contrôle précis de la hauteur en réglant la pression de l'air interne.Cette caractéristique élimine la fatigue et les problèmes d'installation ponctuelle communs à d'autres types d'isolateurs.

2. Prolonger la durée de vie des équipements: l'amortisseur à ressort d'air, en raison de son principe d'amortissement spécial, présente un grand avantage dans l'entretien des équipements,lorsque le ressort en acier traditionnel est touché, produira le phénomène d'auto-vibration, la fréquence de l'auto-vibration peut être directement transmise à l'équipement, entraînant un relâchement et des dommages à l'équipement.L'amortissement par ressort est bien meilleur., et il est même possible d'obtenir un amortissement complet, ce qui réduit considérablement les coûts de maintenance des équipements et prolonge la durée de vie des équipements.

3. Large gamme d'action: l'amortisseur à ressort d'air peut répondre à une variété d'exigences de production.(Exemple de ressort à air Guomat), il peut y avoir des différences entre les marques)

4. Absorption supérieure des chocs: Les amortisseurs à ressort aérien offrent une isolation des vibrations supérieure parmi tous les types d'amortisseurs.La fréquence naturelle du système peut être encore plus faible si une chambre de stockage d'air supplémentaire est ajoutéePour obtenir le même effet, la déformation statique des amortisseurs à ressorts en spirale traditionnels doit être d'au moins 230 mm.

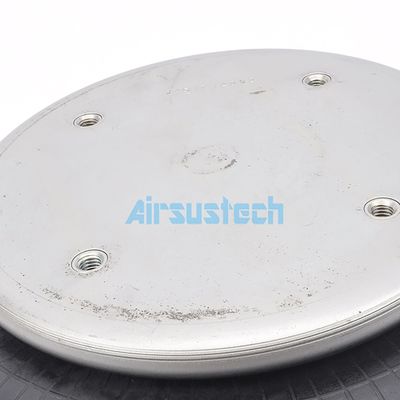

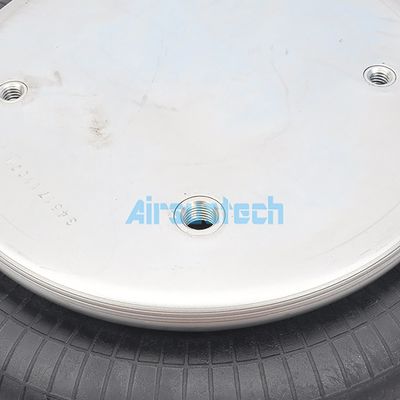

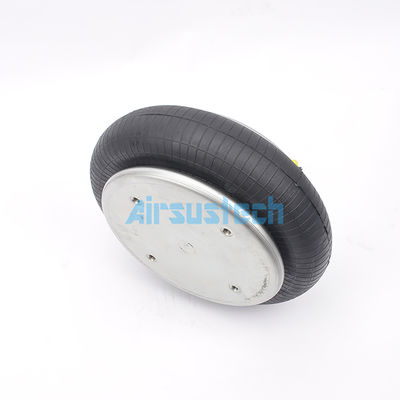

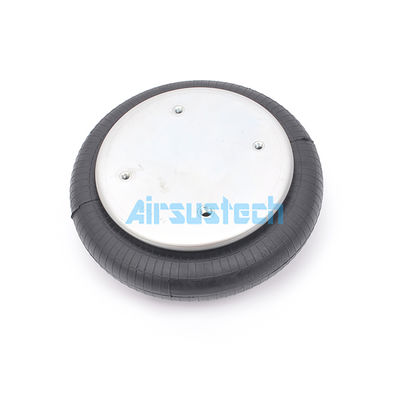

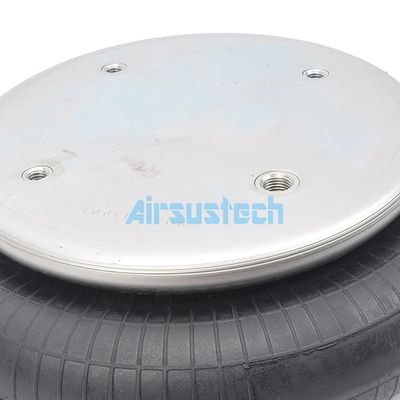

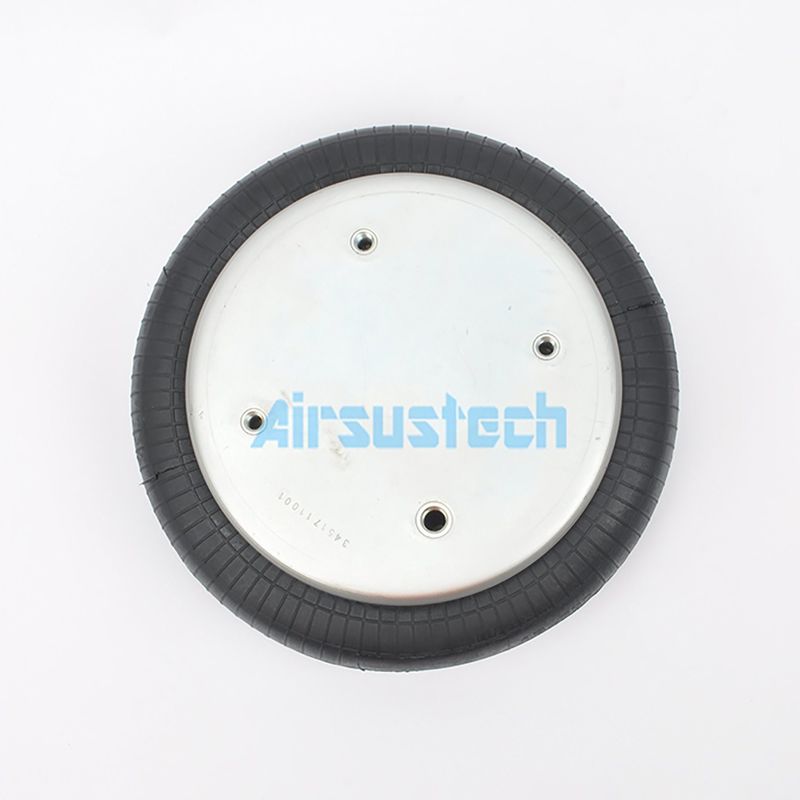

L'image connexe de 1B5171
