EB-215-80 Air Springs Replacement FS120-9 Convoluted Rubber Industrial Air Balloon

EB-215-80 Remplacement de ressorts pneumatiques FS120-9 Ballon d'air industriel en caoutchouc convoluté

Description du produit

Marque: GUOMAT

Numéro de modèle: 1B120-9

Garantie: 1 an

Matériau: Caoutchouc + Acier

Peut remplacer le numéro de fabricant suivant:

Firestone: W01-M58-6165

Contitech: FS 120-9

Dunlop(FR): 8''x1 S08101

B osch: 822419003

Festo EB-215-80

Norgren: PM/31081 (8X1)

Weforma: WBE 300-E1

Airtech: 140293

Airtech: 111003

Airtech: 1B-190FB

Negatech: 1S120-9 3/4 M8

Spécifications et paramètres techniques détaillés

Écrou/écrou borgne

Dents de vis de la plaque supérieure (écrou): 2XM8x1.25

Distance entre les centres des vis de la plaque supérieure: 70 mm

Dents de vis (écrou) de la plaque inférieure: 2XM8x1.25

Distance entre les centres des vis de la plaque inférieure: 70 mm

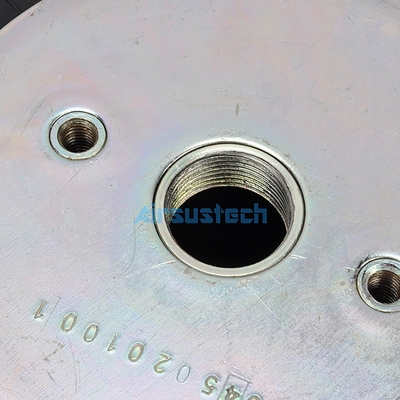

Trou d'air/entrée d'air/raccords d'air

Trou d'air/entrée d'air: G3/4

Distance entre les centres des vis entre le trou d'air et l'écrou: 30 mm

Plaque de recouvrement

Diamètre de la plaque supérieure: 135 mm

Diamètre du couvercle inférieur: 135 mm

Soufflet en caoutchouc de cloche

Diamètre maximum du soufflet en caoutchouc: 215 mm

Diamètre naturel du soufflet en caoutchouc: 90 mm

Course de travail: minimum 50 mm à maximum 115 mm

Hauteur maximale: 115 mm

Hauteur minimale: 50 mm

Bloc tampon/bloc tampon

Pas de bloc tampon

Boucle de ceinture/Boucle de ceinture/Cerce de ceinture

Sans boucle de ceinture/cerce de ceinture

Pression minimale: 0 bar

Force de retour à la hauteur minimale: ≤200N

Poids total avec plaques serrées: 2,0 kg

Isolation des vibrations - valeurs caractéristiques dynamiques

Hauteur de conception H: recommandée 110 mm, minimum 90 mm

Application pneumatique - valeurs caractéristiques statiques

Force F[KN]

Les principales fonctions des ressorts pneumatiques dans les pulvérisateurs agricoles

1. Absorption des chocs et amortissement

Protection de la machine: Les grands pulvérisateurs sont soumis à des chocs et des vibrations importants lorsqu'ils fonctionnent dans des champs accidentés. Les ressorts pneumatiques absorbent et amortissent efficacement ces impacts, protégeant la poutre principale, la rampe, le système hydraulique et les composants de précision du pulvérisateur, réduisant ainsi les taux de défaillance et les coûts de réparation.

Protection des cultures: Une conduite en douceur réduit les dommages aux cultures causés par la machine, en particulier dans les cultures de stade moyen à tardif.

2. Maintien d'un châssis de niveau

Garde au sol constante: Indépendamment de la charge du pulvérisateur (un réservoir plein peut varier de plusieurs tonnes à vide), les ressorts pneumatiques maintiennent automatiquement une hauteur de châssis stable en ajustant la pression d'air interne.

Assurer la stabilité opérationnelle: Un châssis de niveau garantit que la rampe maintient une hauteur prédéterminée au-dessus du sol, ce qui est crucial pour une pulvérisation uniforme. Si le châssis s'incline, avec un côté de la rampe plus haut que l'autre, une distribution inégale de la pulvérisation se produira.

3. Confort de l'opérateur amélioré

Pour les pulvérisateurs modernes avec des cabines confortables, la suspension pneumatique réduit considérablement les vibrations et le bruit transmis à la cabine, atténuant la fatigue de l'opérateur et améliorant l'efficacité et la sécurité pendant les opérations prolongées.

4. Protection du système de rampe

C'est l'une des fonctions les plus critiques. La rampe est connectée au châssis via une tringlerie ou directement. De fortes vibrations peuvent être directement transmises à la rampe, causant:

Dommages mécaniques: Fatigue et fracture de la structure de la rampe.

Qualité de pulvérisation dégradée: Les mouvements violents de haut en bas de la rampe peuvent provoquer des chevauchements ou des pulvérisations manquées, ce qui a de graves conséquences sur les résultats de la pulvérisation.

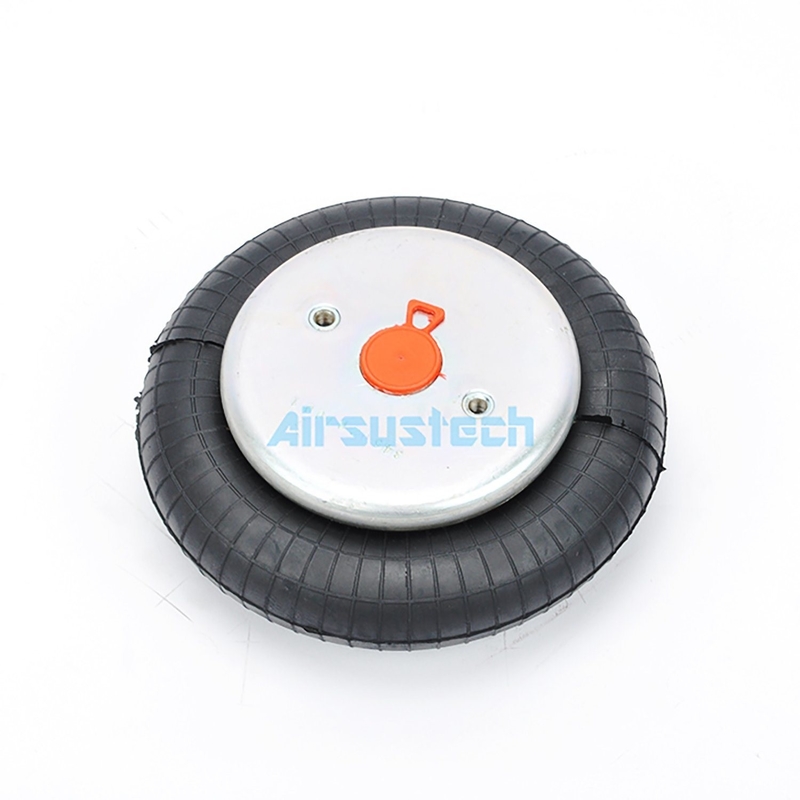

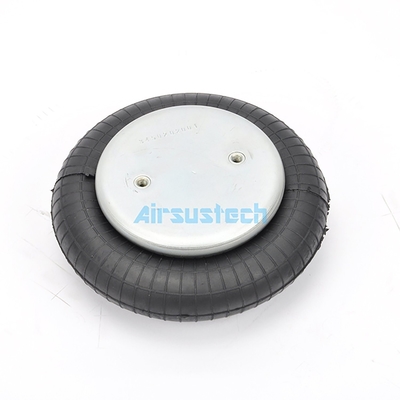

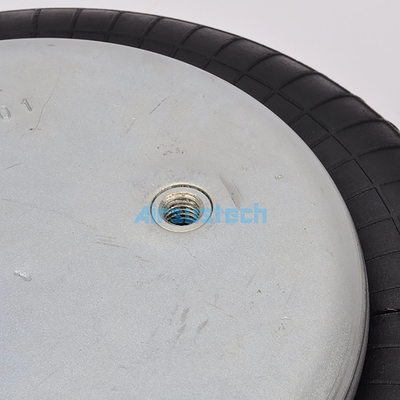

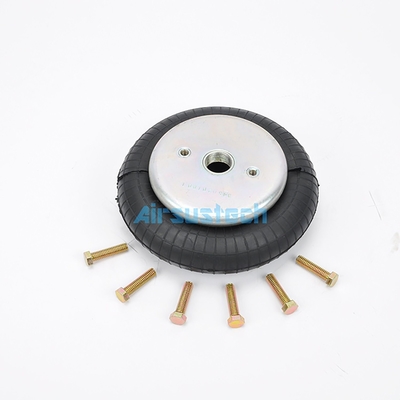

Les photos de 1B1209
