166 mm de hauteur M10 ballon d'air en caoutchouc double enroulement pour actionneurs d'arbre rotatif

166 mm de hauteur M10 ballon d'air en caoutchouc double enroulement pour actionneurs d'arbre rotatif

Introduction du produit
Numéro GUOMAT: 2H160166P
Garantie: 1 an
Nom du produit: Air spring industriel
Enroulements: 2
Méthode de raccordement: raccordement par bride
Matériau: caoutchouc et acier inoxydable
Échantillon: Oui
Délai de livraison: 2 à 8 jours ouvrables
Type: rempli de gaz

Données techniques
Diamètre nominal: 100 mm
Compression minimale: 82 mm
Prolongation de sécurité: 190 mm
Traction complète: 108 mm
Le diamètre extérieur maximal (0,7 MPa): 175 mm
Hauteur naturelle: 166 mm
Largeur du couvercle: 160 mm
Distance centrale entre les trous filettés: 135 mm



Printemps d'air pour actionneurs à arbre rotatif
Les ressorts d'air peuvent être efficacement intégrés dans les actionneurs d'arbre rotatif pour améliorer les performances, réduire les vibrations et améliorer la précision des systèmes de mouvement rotatif.
(1) Amortissement des vibrations et absorption des chocs
Problème: Les actionneurs rotatifs (par exemple, en robotique, en contrôle de vannes ou en automatisation industrielle) subissent souvent des vibrations de torsion ou des changements soudains de charge, ce qui entraîne une usure mécanique ou des erreurs de positionnement.
Solution: Les ressorts d'air montés axialement ou radialement absorbent les vibrations à haute fréquence et atténuent les charges de choc (par exemple, arrêts/retours brusques).

(2) Assistance du couple et compensation de la charge
Problème: les charges rotatives lourdes (par exemple, les grandes vannes, les anneaux de rotation de la grue) nécessitent un couple élevé et des actionneurs tendus.
Solution: les ressorts d'air préchargés dans le sens de rotation compensent les charges statiques, réduisant ainsi la demande en puissance de l'actionneur.

3) Éliminer les réactions négatives
Problème: les engrenages ou les liaisons dans les systèmes rotatifs entraînent des réactions négatives, ce qui réduit la précision.
Solution: Un ressort d'air applique une pression radiale constante sur les roulements ou les engrenages, ce qui maintient le contact et minimise le jeu.

(4) Compensation pour défaut d'alignement
Problème: le défaut d'alignement de l'arbre dû à une expansion thermique ou à des erreurs de montage provoque une liaison.
Solution: les ressorts d'air conformes latéralement permettent une légère flottation radiale/axiale tout en maintenant la transmission du couple.
Exemple: les rouleaux de la papeterie avec des arbres à ressort à air tolèrent la dérive thermique sans se plier.

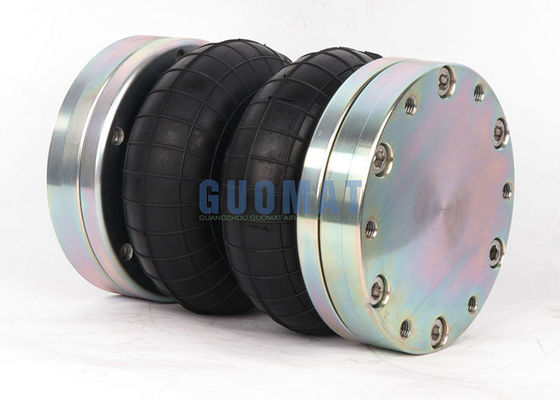

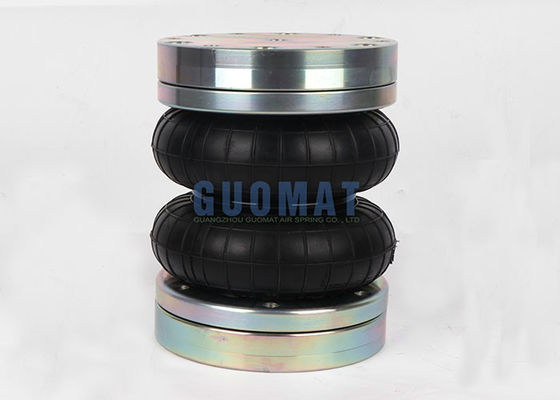

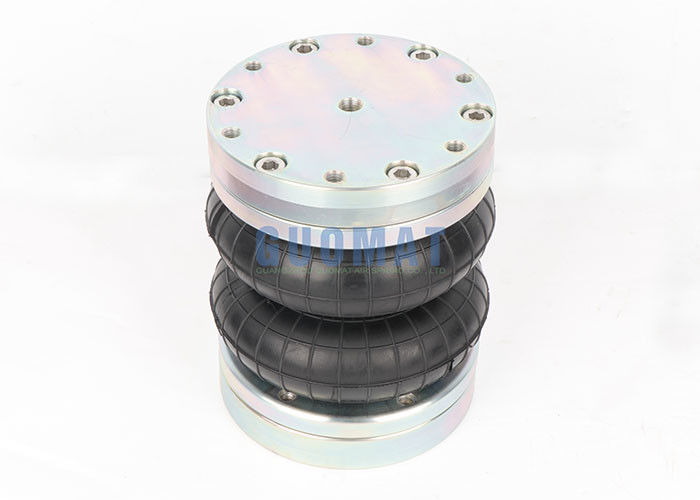

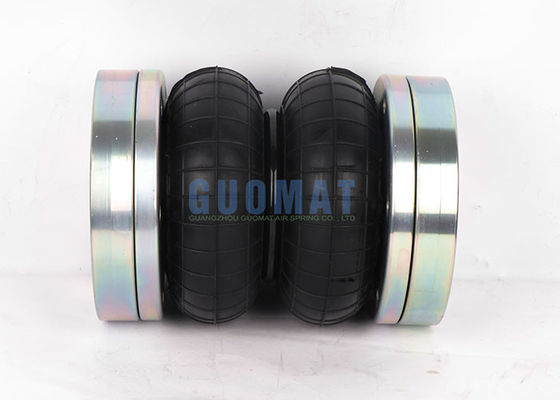

Image du produit
