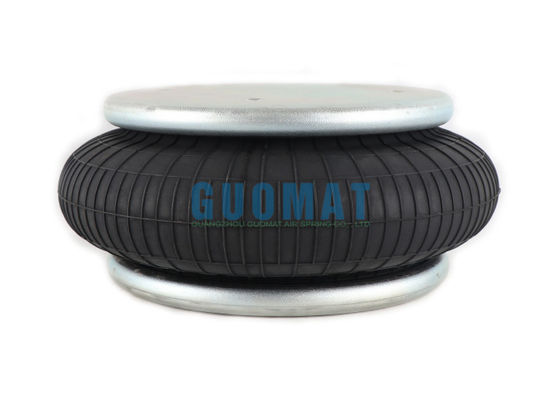

FS330-14 Contitech Airbags industriels 1B330 Isolateur de ressort en acier 55 mm-160 mm

FS330-14 Contitech Airbags industriels 1B330 Isolateur de ressort en acier 55 mm-160 mm

Détails du produit

Type:airbag à suspension à air enroulé unique

Marque: GUOMAT

Condition: tout neuf

Matériau: caoutchouc + acier

Garantie: 12 mois

Délai de livraison: environ 2 à 8 jours ouvrables après réception de votre paiement

Numéro OEM: Contitech FS330-14

Numéro d'origine: Contitech FS 330-14

Numéro OEM: Contitech FS330-14 CI

Numéro OEM: Contitech FS 330-14 CI

Numéro d'origine: Contitech FS330-14 CI 1/4NPTF

Numéro d'origine: Contitech FS 330-14 CI 1/4NPTF

Données techniques

Diamètre de la plaque de couverture supérieure: 231 mm

L'équipement d'aération: 1/4NPFT

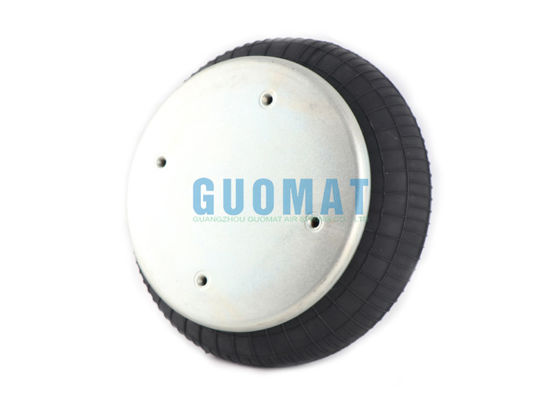

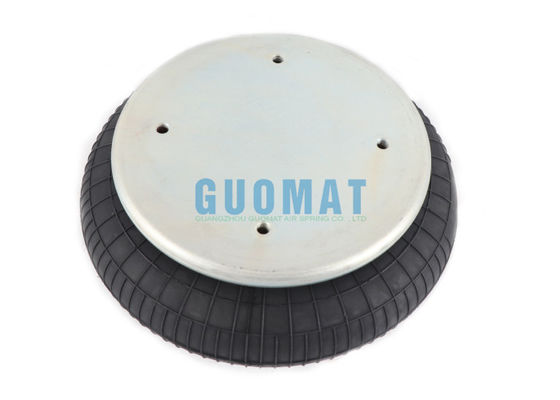

Trou fileté sur la plaque de couverture supérieure: 3 pièces 3/8-16UNC

Distance centrale entre les trous en filetage de la plaque de couverture supérieure: 157,5 mm
Distance centrale entre les trous en filetage de la plaque de couverture supérieure: 78,8 mm
Distance entre les trous filettés du couvercle supérieur et les trous d'air: 73 mm

Diamètre de la plaque de couverture inférieure: 231 mm

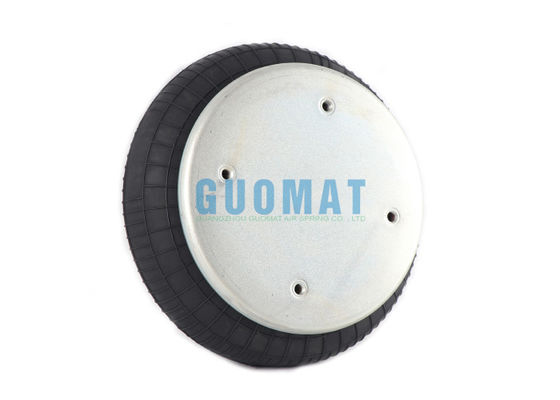

Trou fileté sur la plaque de couverture inférieure: 4 pièces 3/8-16UNC

Distance centrale entre les trous en filetage de la plaque de couverture inférieure: 157,5 mm

Le ballon en caoutchouc a un diamètre extérieur maximal de 325 mm.

FS330-14 Printemps à air Contitech

Isolement contre les vibrations Values des caractéristiques dynamiques
Hauteur de conception H: 140 mm recommandée, 120 mm minimum

Application pneumatique Values des caractéristiques statiques
Force F [kN]

Application des ressorts d'air industriels sur les machines de dépistage du béton

The application of industrial air springs on concrete screening machines is an efficient and increasingly common solution to address the many challenges of traditional metal or rubber springs in vibration reduction, isolation des vibrations, protection des équipements et efficacité du dépistage.

1Excellente réduction des vibrations et performances d'isolation des vibrations

Isolement des vibrations à basse fréquence et à haut rendement: les ressorts à air ont des fréquences naturelles très basses (généralement conçues à 1-3 Hz ou même inférieures),pouvant isoler efficacement les vibrations de moyenne et basse fréquence (généralement de 5 à 25 Hz) générées par le fonctionnement de machines de filtrage du bétonCela réduit considérablement l'énergie de vibration transmise aux fondations et aux structures environnantes.

Rapport d'amortissement élevé: l'air lui-même et les structures internes (tels que les trous d'accélérateur) peuvent fournir un bon amortissement,supprimer efficacement l'amplitude de la machine à écran lorsqu'elle démarre et cesse de traverser la zone de résonance et pendant le fonctionnement, ce qui réduit le phénomène de "clap" et rend le fonctionnement de la machine à écran plus fluide.

Caractéristiques non linéaires: sa rigidité augmente avec l'augmentation de la charge,qui aide à maintenir des caractéristiques de vibration relativement stables lorsque la charge de la machine à écran change (telles que les fluctuations du débit d'alimentation).

2- Nivelation automatique et contrôle de hauteur

Compensation pour les dépôts/déformations des fondations: par une vanne hauteur ou un simple régulateur de pression,le ressort d'air peut régler automatiquement ou manuellement la hauteur pour compenser le dépôt inégal ou la déformation de la fondation, ce qui garantit que le corps de l'écran reste toujours au même niveau, ce qui est crucial pour l'efficacité du dépistage et la durée de vie de l'équipement.

Adaptez-vous aux changements de charge: lorsque la quantité d'accumulation de matériau sur l'écran change,le ressort d'air peut régler automatiquement la pression de l'air interne pour maintenir la hauteur de la machine d'écran pratiquement inchangée et assurer la stabilité de l'angle de filtrage.

3Améliorer l'efficacité du dépistage et la qualité des produits

Paramètres de vibration stables: un fonctionnement en douceur et une amplitude et une fréquence stables sont la base d'un dépistage efficace. The excellent vibration isolation and stability provided by the air spring ensure that the material on the screen obtains a more ideal throwing motion and reduces the phenomenon of hole blocking and mesh sticking.

Prolonger la durée de vie de l'écran: réduire les chocs et les vibrations inutiles et réduire les dommages causés par la fatigue à l'écran.

4. Protéger les équipements et les structures

Protéger la structure des fondations: réduire considérablement la charge dynamique transmise aux fondations et réduire le risque de dommages causés par la fatigue à la structure de l'usine,plateforme de support ou châssis d'équipement mobile.

Prolonger la durée de vie de l'écran: réduire les vibrations transmises à la structure de support et au système d'entraînement de l'écran lui-même, réduire les contraintes des composants clés (poteaux, excitateurs,soude à cadre de écran), et prolonger la durée de vie globale de l'équipement.

Réduction du bruit: une isolation efficace des vibrations signifie également une réduction de la transmission du bruit structurel et une amélioration de l'environnement de travail.

5Une forte capacité de charge et une rigidité réglable

Un seul ressort pneumatique peut transporter plusieurs tonnes voire des dizaines de tonnes de charge, ce qui est très approprié pour les grosses et lourdes machines de filtrage du béton.

En ajustant la pression de l'air de travail,la rigidité (capacité de charge) du ressort d'air peut être facilement ajustée pour correspondre plus précisément au poids et aux caractéristiques dynamiques du écran.

Brève description du principe de fonctionnement

Le ressort d'air est installé entre la base (ou la boîte à écrans) de la machine de filtrage et la fondation (ou le cadre de support).

L'air comprimé est rempli dans une chambre fermée composée d'un airbag en caoutchouc et de pièces métalliques (couvercle supérieur, piston).

Le coussin d'air en caoutchouc se dilate et se déforme sous l'action de la pression de l'air, fournissant un soutien et une élasticité.

Lorsque l'écran vibre, le ressort d'air absorbe l'énergie vibratoire par la déformation du coussin d'air en caoutchouc et la compression/expansion de l'air intérieur.

Vanne de hauteur (facultative): raccordée entre les airbags adjacents ou entre l'airbag et le point fixe.la soupape de hauteur s'ouvre/se ferme automatiquement, gonfle ou dégonfle le coussin d'air et maintient la hauteur réglée.

Nous sommes fiers d'offrir les ressorts d'air de remplacement de la plus haute qualité qui dépassent les exigences OEM.
