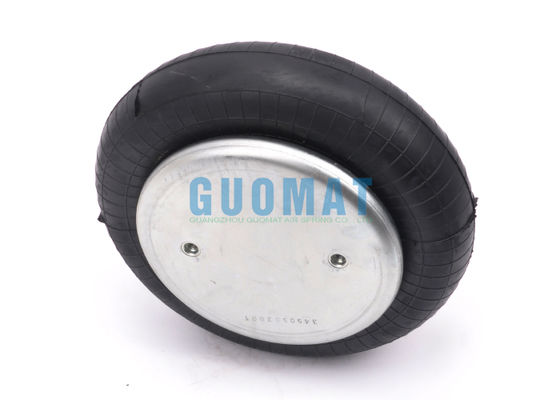

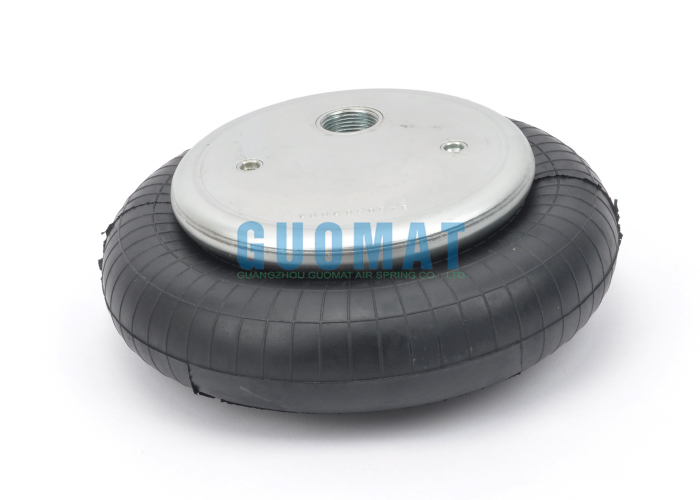

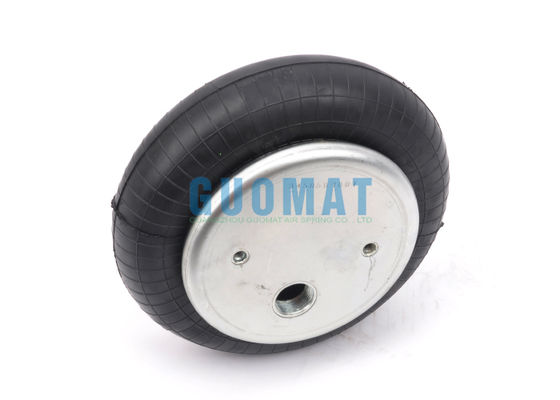

EB-250-85 Festo soufflet cylindre 9''1/4x1 S09101 Dunlop Suspension ressort de choc pneumatique
EB-250-85 Cylindre à soufflet Festo 9'' 1/4x1 S09101 Ressort d'amortisseur pneumatique de suspension Dunlop
Détails du produit
Le ressort pneumatique de suspension est un composant de suspension automobile qui utilise de l'air comprimé pour former un corps élastique dans un airbag fermé afin de remplacer le ressort hélicoïdal en acier traditionnel.
- Marque:GUOMAT
- Numéro de modèle :1B20010-G3/4
- Matériel:Caoutchouc et acier
- Garantie:12 mois
- Condition:Tout neuf
EB-250-85 Fiche technique Festo
Taille:250
Diamètre d'installation requis :265 millimètres
Accident vasculaire cérébral:85 millimètres
Max. hauteur étendue :140 millimètres
Max. angle d'inclinaison :20 degrés
Max. compenser:10 millimètres
Min. hauteur d'installation :51 millimètres
Mode de fonctionnement :Simple effet
Symbole:00991205
Pression de fonctionnement :0 barre... 8 barre
Remarque sur le fluide de fonctionnement et de pilotage :Fonctionnement lubrifié impossible
Classe de résistance à la corrosion CRC :2 - Sollicitation de corrosion modérée
Conformité LABS (PWIS) :VDMA24364-B1/B2-L
Température ambiante :-40 °C ... 70 °C
Forcer la réinitialisation :200N
Poids du produit :2300g
Type de montage :Par filetage femelle
Connexion pneumatique :G3/4
Remarque sur les matériaux :Conforme RoHS
Matériau du soufflet :NR/BR
Matériau du boîtier :Acier, galvanisé
GUOMAT 1B20010-G3/4 peut remplacer les numéros suivants
- Numéro de pièce Firestone : W01-M58-6374
- Numéro de pièce Firestone : W01 M58 6374
- Numéro de pièce Firestone : W01M586374
- Numéro de pièce Contitech : FS200-10
- Numéro de pièce Contitech : FS 200-10
- Numéro de pièce Phoenix : SP1B12
- Numéro de pièce Phoenix : SP 1B 12
- Dunlop(FR) Numéro de pièce : 9'' 1/4x1 S09101
- Numéro de pièce B-osch : 822419004.
- Numéro de pièce Festo : EB-250-85
- Numéro de pièce Norgren : PM/31091 )81/4X1
Modèles Firestone de taille similaire
| Style |
Numéro de pièce |
Description |
| 115 |
W01-M58-6375 |
Écrous borgnes, 1/4 BSP |
| 115 |
W01-M58-6376 |
Écrous borgnes, pare-chocs en caoutchouc 1/4 BSP |
| 115 |
W01-M58-6374 |
Écrous borgnes, 3/4 BSP |
| 115 |
W01-M58-6977 |
Anneaux de perles en acier fraisés, boulons de 40 mm, écrous, rondelles |
| 115 |
W01-358-0118 |
Soufflet en caoutchouc uniquement |
| 124 |
W01-M58-6181 |
Écrous borgnes, 1/4 BSP |
| 124 |
W01-M58-6182 |
Écrous borgnes, 3/4 BSP |
Principaux composants
- Soufflets pneumatiques :Le composant central, constitué d'un matériau flexible à haute résistance et résistant à la fatigue, retient l'air comprimé et se dilate et se contracte avec les changements de pression.
- Piston:Située sous les soufflets pneumatiques, sa forme est spécialement conçue pour guider les changements de forme des soufflets pneumatiques lors de la compression et de l'expansion, contrôlant ainsi avec précision les caractéristiques du ressort de la suspension (progressive ou linéaire).
- Embouts :Les extrémités fixes supérieure et inférieure des soufflets pneumatiques, utilisées pour relier le ressort pneumatique au châssis du véhicule et au bras de suspension.
