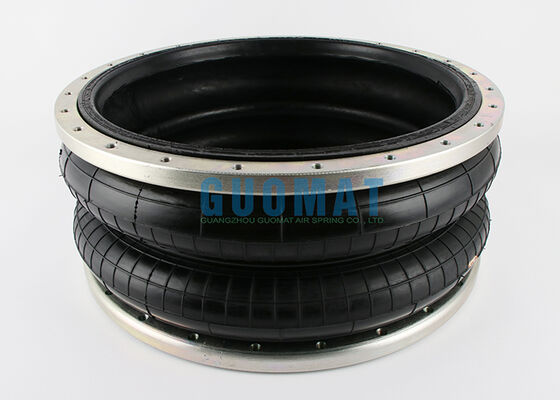

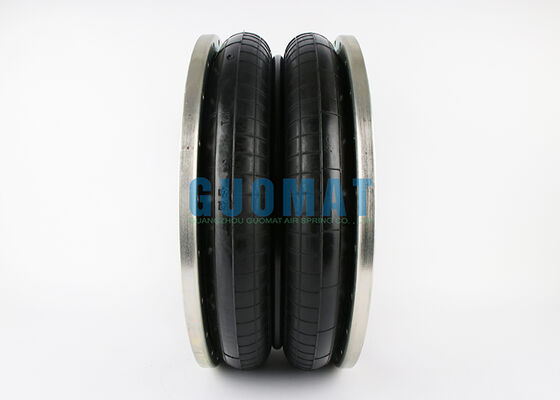

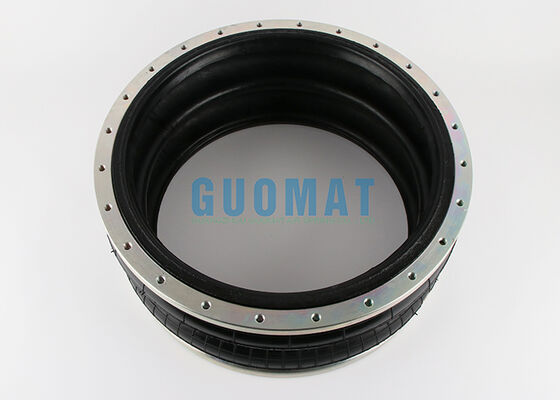

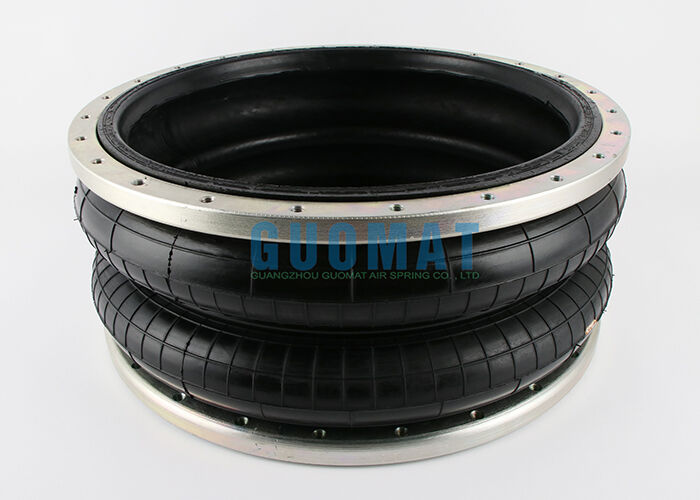

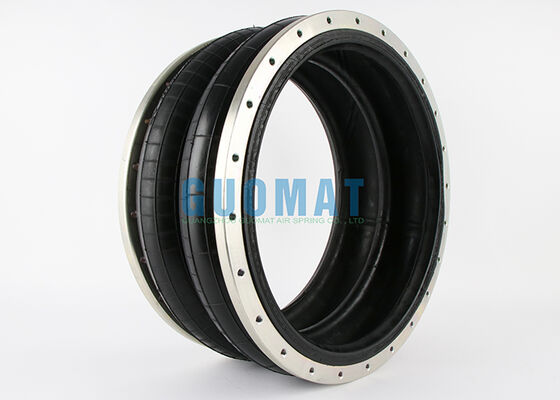

W01-358-7203 Actuateur d'air industriel style pierre de feu 29 en caoutchouc

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949, ISO9001
Numéro de modèle:	2H520217

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	$199.9-$299.9/PC
Détails d'emballage:	Boîte en carton solide ou comme exigence des clients
Délai de livraison:	5-8 jours ouvrables
Conditions de paiement:	L / C, D / A, D / P, Western Union
Capacité d'approvisionnement:	1000 pièces/semaine

Contact

Description de produit détaillée

Fonction:	Réduire les vibrations	Quantité minimale de commande:	4 pièces
Taper:	Type de connexion à bride	OEM:	Pierre à feu W01-358-7203
couleur:	Noir	Forme:	Ressort pneumatique à double convolution
Garantie:	12 mois	Qualité:	Bonne qualité
Mettre en évidence:	Les pièces de caoutchouc à ressorts pneumatiques industriels , Appareil d'actionnement à air de type Firestone 29 , ressort pneumatique industriel avec garantie

W01-358-7203 Actuateur d'air industriel style pierre de feu 29 en caoutchouc

Vue d'ensemble du produit

Spécification	Détails
Marque	Les produits suivants
Modèle	2H520217
Matériel	caoutchouc de qualité supérieure et acier renforcé: Les composants en caoutchouc offrent une excellente souplesse et une résistance à la fatigue; les composants métalliques sont résistants à la rouille pour une longue durée de vie.
Type de structure	Double enroulé
Garantie	1 an: Nous offrons une garantie solide de la qualité du produit.
Emballage	Boîte en carton brun standard: assure une bonne protection du produit pendant le transport; emballage soigné.
Quantité minimale de commande	4 pièces

Numéros de pièces de rechange de pierre de feu

Fabricant: FIRESTONE. Numéro de style: 29

W01-358-7203 Le montant de l'aide est calculé à partir du montant de l'aide.

W01 358 7203

W013587203 Les États membres

Spécifications de montage et de dimensions

Interface de montage

Diamètre de la bride: 20,36 pouces - définit la largeur globale de la surface d'étanchéité et de contact.
Modèle de boulon (diamètre du cercle du boulon): 19,00 pouces - spécifie la disposition circulaire des boulons de montage pour l'alignement.
Configuration des boulons: 24 unités de fixations filetées 3/8-24 UNF - indique la quantité et le type de filetage standard pour une fixation sûre.

Enveloppe et portée opérationnelle

Diamètre maximal du boîtier: 22,7 pouces - la plus grande largeur extérieure, importante pour le dégagement spatial lors de l'installation.
Hauteur nominale installée: 9,5 pouces - hauteur de référence dans des conditions d'assemblage standard.
Range de course utilisable: 3,3 à 13,0 pouces - le déplacement vertical approuvé entre les positions entièrement compressées et entièrement étendues.

Procédure d'installation

Pas à pas	Opération clé	Points techniques et notes d'illustration
1. Le positionnement	Placez le ressort d'air entre le support supérieur de la matrice et la plaque supérieure du châssis de presse à l'emplacement de montage désigné.	Exigence d'alignement: l'axe central du ressort doit être aligné sur la ligne centrale de la rampe de pressage, avec un écart admissible ≤ 0,2°. Le schéma doit indiquer les points de mesure.
2. Boulonnage Pré-tirage	Insérer des boulons (par exemple, 24 pièces de qualité 8.8 ou supérieure) à travers les trous de la bride de ressort (par exemple, 24×φ9.5 mm) et dans les trous filetés du cadre.	Séquence de serrage: suivre un schéma diagonal en deux étapes (d'abord 50% de couple, puis 100% de couple final). La valeur du couple doit être conforme aux spécifications du boulon (par exemple pour 3/8-24 UNF,le couple suggéré est de 28 à 32 N*m).
3Connexion pneumatique	Connectez la conduite d'alimentation en air de l'usine au port d'entrée du ressort via un régulateur de filtre.	Réglage de la pression: la pression initiale doit être réglée à 50% de la pression de travail nominale (par exemple, si la pression de travail est de 8 bar, démarrez à 4 bar), puis réglez-la en fonction de la charge.
4. Étalonnage des coups	Faites du jogging manuel et mesurez la portée réelle d'extension/compression du ressort.	Protection contre les coups: Assurez-vous que le coup de ressort reste toujours dans la plage spécifiée (par exemple, 3,3-13 pouces).
5. Vérification du sceau	Appuyez sur le ressort jusqu'à 1,2 fois la pression de fonctionnement et maintenez la pression pendant 15 minutes.	Méthode d'essai de fuite: appliquer une solution de savon sur la surface d'accouplement de la bride. Vérifiez la formation continue de bulles. Chute de pression admissible ≤ 0,1 bar/minute.
6. Épreuves de charge	Effectuer l'estampage en continu à l'aide de plaques d'essai standard et surveiller la réponse dynamique du ressort.	Critère de performance: le ressort doit maintenir une compression linéaire pendant le fonctionnement sans vibration ou déviation anormales.

Composants de pierre à feu compatibles

Numéro de style Firestone: style 29

Rings de perles en aluminium à collier en côtes (à égale distance), boulons 17/8, écrous, écran à rouleaux
