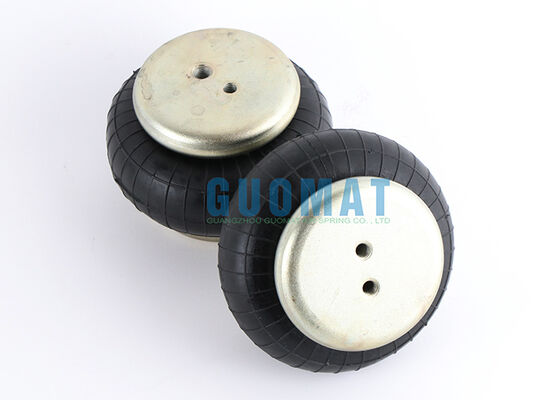

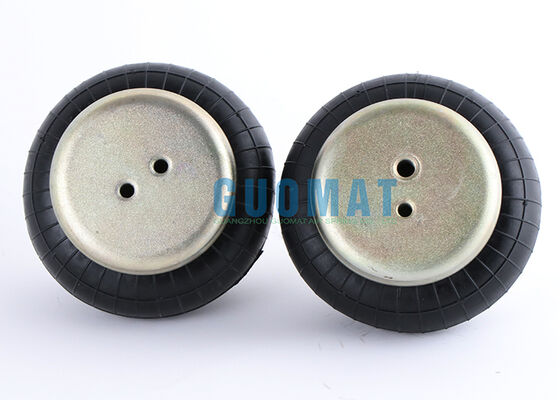

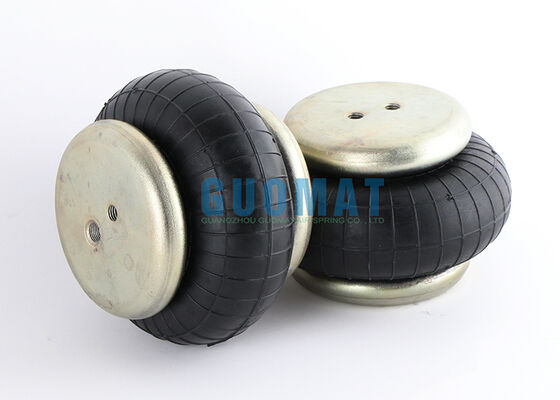

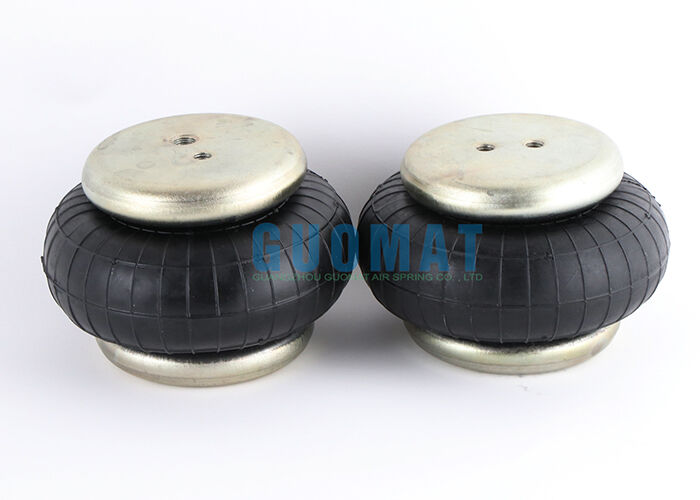

Raccord d'air G1/8 FS 40-6 Contitech Ressort pneumatique à soufflet unique 2681001000 Pour l'industrie

Détails sur le produit:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	GUOMAT
Certification:	ISO/TS16949:2009
Numéro de modèle:	1B4060

Conditions de paiement et expédition:

Quantité de commande min:	6pcs
Prix:	$49.9-59.9/pc
Détails d'emballage:	Boîte à carton forte ou comme les clients ont besoin
Délai de livraison:	2-8 jours de travail
Conditions de paiement:	LC, T/T, Western Union
Capacité d'approvisionnement:	1000 pièces/semaine

Contact

Description de produit détaillée

Nom:	Seul ressort pneumatique compliqué	Style:	Un style unique et enveloppé
Matériel:	Caoutchouc et acier	Garantie:	12 mois
Application:	Équipement industriel	Opération:	Rempli de gaz
Couleur:	Noir	OEM:	Contitech FS40-6
Mettre en évidence:	Raccord d'air G1/8 ressort pneumatique industriel , Seul ressort pneumatique compliqué de Contitech , Ressort pneumatique industriel FS 40-6

G1/8 Air Fitting FS 40-6 Contitech Printemps à air enroulé unique 2681001000 Pour l'industrie

Détails du produit

Le type	Airbag enroulé
Marque	Les produits suivants
Numéro de modèle	1B4060
Couleur	Noir
Application du projet	Remplissez.
Garantie	12 mois
Paiement	T/T L/C Western Union
Emballage	Boîte de carton
Date de livraison	2-8 jours ouvrables

Numéros des parties de référence croisée

Numéro de ressort à air Contitech: FD40-6
Numéro de ressort d'air Contitech: FD 40-6
Numéro de ressort à air Contitech: FD40-6 CI
Numéro de ressort à air Contitech: FD 40-6 CI
Le numéro de la source d'air Contitech: 2681001000
Numéro de la source aérienne Phoenix: SP1B04
Numéro de la source aérienne Phoenix: SP 1B04
Numéro de la source aérienne Phoenix: SP 1B 04
Numéro de ressort d'air Weforma: WBE100-E1
Numéro de ressort d'air Weforma: WBE 100-E1

Spécifications techniques

Température de fonctionnement	-40°C à +70°C
Épreuves de défaillance	≥ 3 millions
Diamètre de la plaque de couverture supérieure	90 mm
Diamètre de la plaque de couverture inférieure	90 mm
Trou de gaz / entrée d'air	G1/8
Le diamètre maximal de l'appareil	145 mm
Le coup de travail	Max 110 mm à MIN 50 mm
Dent à vis de plaque de couverture supérieure (noix)	1XM8X1.25
Dent à vis de plaque de couverture inférieure (noix)	2XM8X1.25
Distance entre le centre de vis et la plaque de couverture supérieure	20 mm
Distance entre le centre de vis et la plaque de couverture inférieure	20 mm

Données de performance

Précipitation P [bar]	3	4	5	6	7	8	Volet V [I]
La force (charge) [KN]	1.5	2.1	2.6	3.2	3.8	4.4	0.51
Taux de remplissage [N/cm]	790	965	1150	1325	1505	1685
fréquence naturelle [Hz]	3.6	3.4	3.3	3.2	3.1	3.1

Précipitation P [bar]	3	4	5	6	7	8	Volet V [I]
Taille H [mm] 100	1.1	1.5	2.0	2.4	2.9	3.4	0.55
Taille H [mm] 90	1.5	2.1	2.6	3.2	3.8	4.4	0.51
Hauteur H [mm] 80	1.9	2.5	3.2	3.8	4.5	5.2	0.45
Hauteur H [mm] 70	2.2	2.9	3.7	4.4	5.2	5.9	0.38
Hauteur H [mm] 60	2.5	3.3	4.0	4.8	5.7	6.5	0.30

Recommandations d'installation et d'utilisation

Précautions d'installation

Vérifiez la connexion:Avant l'installation, assurez-vous que l'interface filetée G1/8 est propre et exempte d'objets étrangers.
Installation de l'alignement:Le coussin d'air doit être aligné de manière naturelle pendant l'installation, en évitant les coupures ou les torsions.
Procédure d'inflation:L'inflation initiale doit commencer à une basse pression et augmenter progressivement jusqu'à la pression de travail, en évitant les impacts soudains de haute pression.
Considérations de protection:Dans les environnements où des débris ou des objets étrangers peuvent voler, il est recommandé de porter un couvercle de protection.

Recommandations d'utilisation

Sélection de la pression:2-4 bar sont recommandés pour les applications générales d'amortissement des vibrations; 3-6 bar sont recommandés pour les applications de nivellement de précision.
Configuration du système:Il est recommandé de l'utiliser avec une vanne de régulation de pression de précision et un manomètre pour un contrôle précis.
Inspection régulière:Vérifiez l'état de la surface et la rétention de pression de l'airbag tous les mois.
Cycle de maintenance:Dans des conditions de fonctionnement normales, une inspection complète est recommandée tous les deux ans.
